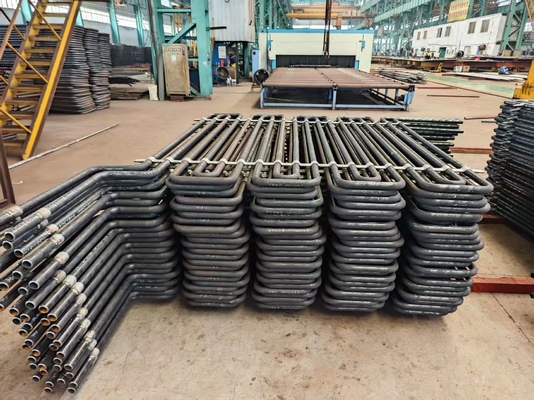

Solutions personnalisées pour centrales électriques SA192 - Parties de surchauffeur et de resurchauffeur serpentins

Solutions personnalisées pour centrales électriques SA192 Pièces de surchauffeur et de resurchauffeur serpentins

Quels sont les principaux types de surchauffeurs ?

Types rayonnants (situés dans le foyer) et à convection (dans le trajet des gaz).

Présentation du produit

Fonctions du produit du surchauffeur et du resurchauffeur

Surchauffeur

1. Dans une centrale thermique, le rôle du surchauffeur est crucial. Il élimine l'humidité résiduelle de 1 à 2 % dans la vapeur saturée sortant de la chaudière et augmente sa température bien au-dessus du point de saturation. Cela rend la vapeur plus puissante et efficace.
2. La surchauffe ne fait pas que stimuler l'efficacité globale du cycle de production d'énergie, elle empêche également une condensation excessive dans les derniers étages de la turbine. Pourquoi est-ce important ? Parce qu'une trop grande condensation peut endommager les aubes de la turbine au fil du temps. Ainsi, le surchauffeur aide à maintenir la turbine en bon état de fonctionnement et à prolonger sa durée de vie.
3. Voici comment cela fonctionne : Le surchauffeur utilise la chaleur des gaz de combustion du foyer. Cette chaleur assèche complètement la vapeur, puis la surchauffe, lui donnant ce coup de pouce de température supplémentaire nécessaire pour une production d'énergie efficace.
4. Les surchauffeurs sont conçus avec de multiples circuits de tubes fonctionnant côte à côte. Ces circuits ont un ou plusieurs coudes de retour et se connectent à des collecteurs. Cette configuration permet de distribuer la vapeur uniformément et de maximiser le transfert de chaleur.

Resurchauffeur

1. Les resurchauffeurs ont un rôle spécifique : ils resurchauffent la vapeur qui s'est déjà un peu détendue dans la turbine. Ce faisant, ils garantissent que la vapeur reste aussi sèche que possible tout au long du dernier étage de la turbine. La vapeur sèche signifie de meilleures performances et moins d'usure des composants de la turbine.
2. Vous pouvez trouver des resurchauffeurs à différents endroits dans les chaudières des centrales, généralement avant ou après le surchauffeur à convection dans la zone convective. Dans les chaudières modernes à haute pression, les resurchauffeurs se présentent généralement en deux parties.
3. La première partie, ou section primaire, se trouve dans la zone convective, où elle démarre le processus de resurchauffage. La deuxième partie, la section secondaire, est suspendue juste à la sortie du foyer, ce qui permet à la vapeur d'atteindre sa température finale et optimale.
4. Lors de la conception des resurchauffeurs, les ingénieurs suivent des principes similaires à ceux des surchauffeurs. Les deux doivent supporter des températures élevées et transférer efficacement la chaleur.
5. Les resurchauffeurs et les surchauffeurs peuvent avoir les mêmes températures de sortie, mais la pression de la vapeur dans les resurchauffeurs ne représente qu'environ 20 à 25 % de celle des surchauffeurs. Cette pression plus faible signifie que nous pouvons utiliser des alliages d'acier de qualité inférieure pour les resurchauffeurs, ce qui permet de réduire les coûts sans sacrifier les performances.

Détails du surchauffeur et du resurchauffeur

Critères de fabrication et d'acceptation du surchauffeur et du resurchauffeur

1.JB/T1611 "Spécification technique pour la fabrication de tuyaux de chaudière."

2.JB/T1612 "Conditions techniques d'essai de pression de la chaudière."

3.JB/T1613 "Spécification technique pour le soudage des pièces sous pression de la chaudière."

4.JB/T1615 "Spécification technique pour la peinture et l'emballage de la chaudière."

5. JB/T3375 "Règles pour la réception et l'acceptation des matériaux pour la construction de chaudières."

Type Avantages Inconvénients Méthode de support

Type suspendu

1. Support structurel ferme

2. Blocage de l'écoulement par la vapeur condensée

3. Nécessite un redémarrage lent pour purger l'eau qui s'accumule au fond. supporté par le haut

Type inversé

1. Drainage correct de la vapeur condensée

2. Manque de rigidité structurelle, en particulier dans les flux de gaz à grande vitesse Supporté par le bas

Type horizontal

1. Drainage correct

2. Bonne rigidité structurelle.

Ils ne voient pas la flamme directement, ils sont donc principalement de type convectif Généralement supportés dans les conduits de gaz verticaux parallèles au foyer principal.
