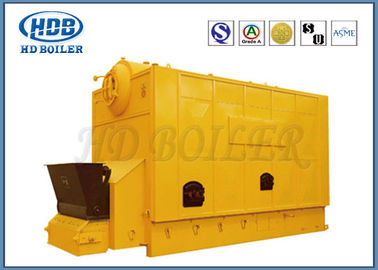

Système industriel de chaudière à eau chaude de vapeur, chaudière à vapeur à gaz horizontale
Détails du produit
| Condition: | Nouveau | Structure: | Tube de l'eau |
|---|---|---|---|
| Carburant disponible: | À charbon | Opération: | Automatique |
| Placement: | Chaudière horizontale | Utilisation: | Industriel |
| installation: | Chaudière assemblée | Circulation de l'eau: | Circulation naturelle |
| Pression d'utilisation évaluée (MPA): | 1.25-2.5 | La température évaluée de vapeur: | 193-226 |
| Mettre en évidence |
chaudière à eau chaude industrielle,Chaudière à eau chaude mise le feu par charbon |
||
Description du produit
Haut chaudière à eau chaude mise le feu de vapeur de SZL d'efficacité thermique par charbon avec la longue durée de vie
Production
La vapeur de série de HD DZL et la chaudière d'eau chaude est le simple-cylindre, ensemble de tuyau d'eau, chaudière à chaînes de grille. Le tambour de chaudière est arrangé le long du centre de la chaudière longitudinalement.
Le tambour avant et les deux côtés des tubes d'eau-mur de four forment la surface de chauffage par rayonnement, le tambour arrière et le nid de tube entre la surface de chauffage de convection de forme d'en-tête.
L'économiseur de charbon est installé à l'arrière de la chaudière.
Après de la chaleur de la vapeur à hautes températures combustion-produite est absorbé par le foyer, la vapeur passe dans la surface de chauffage de convection par la chambre de burn-out et des échappements extérieurs par la cheminée par l'intermédiaire de l'économiseur de charbon, du collecteur de poussière et du fan d'ébauche.
Caractéristiques et avantages
1. Structure compacte, le petit espace d'installation, chaufferie de simple-plancher, infrastructure rentable.
2. grand niveau d'assemblée, période courte d'installation et installation peu coûteuse.
3. suffisamment d'et raisonnable surface de chauffage, température rapide/pression-hausse de chaudière, productivité satisfaisante et efficacité de chauffage élevée.
4. présentez l'air avec des chambres d'admission d'air de grille. Toute l'admission d'air
les chambres peuvent ajuster la circulation d'air indépendamment et la grille peut être vitesse sans étape réglée.
5. éventail de charbons applicables et de pleine combustion.
6. l'armoire de commande électrique est équipée du contrôle automatique et du moniteur complets
instruments montrant l'automation élevée, la sécurité, la fiabilité et l'opération simple.
Paramètre
| Modèle | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| Efficacité de chauffage évaluée (MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| Pression d'utilisation évaluée (MPA) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| La température évaluée de vapeur | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| La température évaluée de débouché | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| Surface de chauffe | Chaudière (m2) | 156 | 197,4 | 235,6 | 412 | 508 | 510 | 588,6 |
| Économiseur de charbon (m2) | 87,2 | 157 | 174,4 | 413/413/236 | 357 | 496 | 450 | |
| Préchauffeur d'air (m2) | - /-/181 | 199 | 212 | 210 | ||||
| Secteur efficace de la grille (m2) | 7,8 | 10,1 | 11,8 | 17,3 | 21 | 24,3 | 25,8 | |
| Volume de l'eau (m3) | 7,3 | 9,6 | 12,4 | 15,3 | 21,6 | 27 | 27,6 | |
| Efficacité de conception (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Carburant applicable | Classe molle II | |||||||
| Taille maximum de la partie de expédition (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
| Poids maximum de la partie de expédition (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| Taille globale de l'installation (m) | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
| Fan d'ébauche | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110kw | GY35-15 132kw | |
| Fan de ventilateur | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
| Régulateur de vitesse | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | GL-20P/II 1.5kw | GL-30P 2.2kw | GL-40P 3kw | |
L'information de l'entreprise
Chaudière de HD établie en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), est un fabricant industriel professionnel, produisant la chaudière de service, chaudière industrielle, chaudière de HRSG et toutes sortes de pièces de chaudière, telles que des panneaux de waterwall, des économiseurs, des préchauffeurs d'air, des surchauffeurs, des en-têtes, des tubes d'aileron en spirale, des tubes de H-aileron, la chaudière des caloducs etc. HD est situées en Dong Lai Industrial Park, banlieue est de Zhang Jia Gang City. L'emplacement des installations est autoroute urbaine environ de 150km au port de Changhaï ou à la route d'état de 60km à Suzhou ou à Wuxi, avec le transport se prolongeant dans toutes les directions commodément et rapidement.
1. Aire de fabrication de 200 000 mètres carrés
2. 150 ingénieurs
3. 600 soudeuses codées
4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)
5. Permis de classe-Un pour la chaudière de conception et de fabrication
6. Système de qualité de 9001:2008 d'OIN
7. Certificat d'ASME des chaudières de puissance
8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
Points forts du produit
