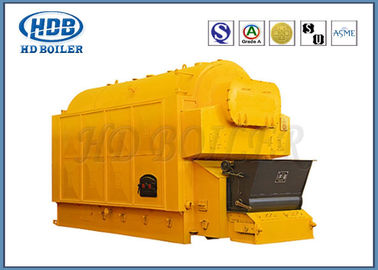

Tambour simple horizontal mis le feu par charbon industriel automatique de chaudière à eau chaude de vapeur
Détails du produit
| Condition: | Nouveau | Structure: | Tube de l'eau |
|---|---|---|---|
| Carburant disponible: | À charbon | Capacité évaluée d'évaporation: | 1-20 t/h |
| La température évaluée de vapeur: | 170-204 | Opération: | Automatique |
| Placement: | Chaudière horizontale | Utilisation: | Industriel |
| installation: | Chaudière assemblée | Circulation de l'eau: | Circulation naturelle |
| Mettre en évidence |
Chaudière à vapeur industrielle,Chaudière à eau chaude mise le feu par charbon |
||
Description du produit
Chaudière à eau chaude mise le feu par charbon court de vapeur de la période DZL d'installation avec la longue durée de vie
production
La vapeur de série de HD DZL et la chaudière d'eau chaude est le simple-cylindre, ensemble de tuyau d'eau, chaudière à chaînes de grille. Le tambour de chaudière est arrangé le long du centre de la chaudière longitudinalement.
Le tambour avant et les deux côtés des tubes d'eau-mur de four forment la surface de chauffage par rayonnement, le tambour arrière et le nid de tube entre la surface de chauffage de convection de forme d'en-tête.
L'économiseur de charbon est installé à l'arrière de la chaudière.
Après de la chaleur de la vapeur à hautes températures combustion-produite est absorbé par le foyer, la vapeur passe dans la surface de chauffage de convection par la chambre de burn-out et des échappements extérieurs par la cheminée par l'intermédiaire de l'économiseur de charbon, du collecteur de poussière et du fan d'ébauche.
Caractéristiques et avantages
1. Chaudière simple horizontale de grille de chaîne de conduite d'eau de tambour. Se compose de corps supérieur et de chaudière inférieure de grille.
2. Disposition longitudinale pour le corps simple de chaudière de tambour, tambour de chaudière avec le tube bilatéral de mur de l'eau de la surface de chauffage de rayonnement de chambre, indépendamment de la surface de chauffage convectrice des deux côtés du paquet de tuyau.
3. Tube de feu de chauffage de tuyau de surface de fil de tambour de conection interne de fumée, feuille de tube avec le bas effort sans plaque à tuyaux entretoisée de voûte.
4. Entrepôt à chaînes de points de grille dans le vent, l'ajustement de volume de l'air de chambre de vent indépendamment, règlement stepless de vitesse de grille.
les formes 5.Structure, peuvent être combinées dans l'usine, peuvent également être combinées au chantier.
Paramètre
| Modèle | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| T/h évalué de capacité d'évaporation | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Pression d'utilisation évaluée | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| La température évaluée de vapeur | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| La température d'alimentation en eau | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Secteur de la grille m2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Secteur efficace de la grille m2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Volume m 3 de chaudière | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Efficacité % de conception | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Carburant applicable | Classe bitumeuse II | |||||||
| Kg/h heure | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Taille maximum de la partie de expédition m | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Poids maximum de la partie de expédition m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Taille de l'installation m | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Fan d'ébauche | modèle | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m 3 /h) flux d'air | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Pression (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Puissance (kilowatt) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Fan de ventilateur | modèle | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m 3 /h) flux d'air | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Pression (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Puissance (kilowatt) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Pompe d'alimentation | modèle | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Puissance (kilowatt) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor de vitesse | modèle | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Puissance (kilowatt) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Machine de scories | modèle | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Puissance (kilowatt) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| modèle de la poussière | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
