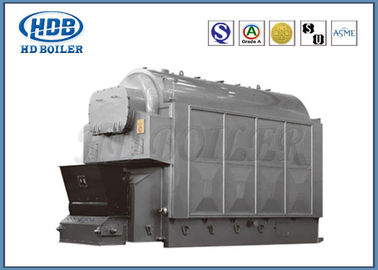

Structure compacte mise le feu par charbon électrique de contrôle automatique de chaudière à eau chaude de vapeur
Détails du produit
| Condition: | Nouveau | Structure: | Tube de l'eau |
|---|---|---|---|
| Carburant disponible: | À charbon | Capacité évaluée d'évaporation: | 1-20 t/h |
| La température évaluée de vapeur: | 170-204 | Préparation de surface: | Peint |
| Opération: | Automatique | Placement: | Chaudière horizontale |
| Utilisation: | Industriel | installation: | Chaudière assemblée |
| Mettre en évidence |
chaudière à eau chaude industrielle,Chaudière à vapeur industrielle |
||
Description du produit
Adaptabilité large mise le feu par charbon de chaudière à eau chaude de vapeur du contrôle automatique DZL de charbon
production
La vapeur de série de HD DZL et la chaudière d'eau chaude est le simple-cylindre, ensemble de tuyau d'eau, chaudière à chaînes de grille. Le tambour de chaudière est arrangé le long du centre de la chaudière longitudinalement.
Le tambour avant et les deux côtés des tubes d'eau-mur de four forment la surface de chauffage par rayonnement, le tambour arrière et le nid de tube entre la surface de chauffage de convection de forme d'en-tête.
L'économiseur de charbon est installé à l'arrière de la chaudière.
Après de la chaleur de la vapeur à hautes températures combustion-produite est absorbé par le foyer, la vapeur passe dans la surface de chauffage de convection par la chambre de burn-out et des échappements extérieurs par la cheminée par l'intermédiaire de l'économiseur de charbon, du collecteur de poussière et du fan d'ébauche.
Caractéristiques et avantages
1. Structure compacte, le petit espace d'installation, chaufferie de simple-plancher, infrastructure rentable.
2. Grand niveau d'assemblée, période courte d'installation et installation peu coûteuse.
3. Suffisamment d'et raisonnable surface de chauffage, température rapide/pression-hausse de chaudière, productivité satisfaisante et efficacité de chauffage élevée.
4. Présentez l'air avec des chambres d'admission d'air de grille. Toute l'admission d'air
Les chambres peuvent ajuster la circulation d'air indépendamment et la grille peut être réglée
Vitesse de Stepless. Éventail de charbons applicables et de pleine combustion.
5. L'armoire de commande électrique est équipée du contrôle automatique complet et
Instruments de moniteur comportant la hauts automation, sécurité, fiabilité et simple
Paramètre
| Modèle | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| T/h évalué de capacité d'évaporation | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Pression d'utilisation évaluée | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| La température évaluée de vapeur | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| La température d'alimentation en eau | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Secteur de la grille m2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Secteur efficace de la grille m2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Volume m 3 de chaudière | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Efficacité % de conception | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Carburant applicable | Classe bitumeuse II | |||||||
| Kg/h heure | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Taille maximum de la partie de expédition m | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Poids maximum de la partie de expédition m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Taille de l'installation m | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Fan d'ébauche | modèle | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m 3 /h) flux d'air | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Pression (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Puissance (kilowatt) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Fan de ventilateur | modèle | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m 3 /h) flux d'air | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Pression (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Puissance (kilowatt) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Pompe d'alimentation | modèle | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Puissance (kilowatt) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor de vitesse | modèle | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Puissance (kilowatt) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Machine de scories | modèle | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Puissance (kilowatt) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| modèle de la poussière | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
