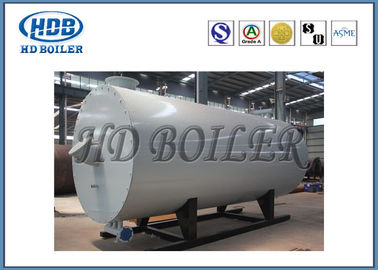

Chaudière thermique industrielle horizontale d'huile, pression à mazout de chaudière à vapeur basse
Détails du produit
| Pression: | Basse pression | Style brûlant: | Chaudière de mise à feu interne |
|---|---|---|---|
| Style d'endroit: | Horizontal | Utilisation: | Industriel |
| Médias: | Matériel organique de transfert de chaleur | Niveau de fabrication: | A |
| Circulation de l'eau: | Circulation naturelle | Puissance évaluée: | 350Kw - 16300Kw |
| Mettre en évidence |
chaudière liquide thermique,système de chaudière d'huile chaude |
||
Description du produit
Type horizontal efficacité organique de Hign de chaudière de porteur de chaleur de gaz de pétrole facilement installer
Portée de produit
Chaleur dégagée : (30 - 1500) × 104 kCal/h
Pression de conception : .1.1 MPA
Caractéristiques structurelles
• Le four organique de porteur de chaleur de série horizontale de YYW l'intérieur, en dehors (intérieur et extérieur) du tube circulaire bourré de fins constitue la surface intérieure de chauffage de rayonnement de bobine, la surface externe de, la bobine externe et la surface de chauffage de convection intérieure de bobine.
• La chambre de combustion exothermique pour le carburant brûlant comprenant la bobine composée, la majeure partie de la chaleur est absorbée par la surface de chauffage de rayonnement, la fumée à hautes températures dans la surface de chauffage de convection et l'échangeur de chaleur.
• Queue de adaptation ultérieur de chaudières avec la surface de chauffage de queue, réduisant la température de gaz d'échappement de la chaudière, la fumée à basse température du débouché de fumée de chaudière directement déchargé à la cheminée et dans l'atmosphère.
Paramètres de produit
|
Modèle YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Puissance évaluée (kilowatts) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| La chaleur supply×104 (kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Efficacité thermique (%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Pression de conception (MPA) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| La température fonctionnante maximum (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Taux moyen de circulation (m3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Le four de capacité moyenne (m3) | 0,4 | 0,6 | 0,6 | 0,8 | 1,2 | 2,1 | 2,6 | 3,5 | 7,8 | ||
| Diamètre compétent (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Capacité (kilowatts) | 14,5 | 18 | 31 | 37,5 | 49,5 | 57,5 | 61,5 | 75 | 75 | ||
| Carburant applicable | Pétrole, gaz | ||||||||||
| Kg/h heure de consommation de carburant (huile) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Dimensions (¢·H) m |
Four d'huile horizontal | 1.2×2.4 | 1.7×3 | 1.82×3.5 | 1.92×4 | 1.95×4.3 | 2.4×4.3 | 2.52×5.3 | 2.8×6.3 | 2.92×6 | |
|
Circulation pompe |
TORDU modèle | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Écoulement (m3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Ascenseur (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Puissance (kilowatts) | 7,5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Modèle YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Puissance évaluée (kilowatts) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| La chaleur supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Efficacité thermique (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Pression de conception (MPA) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| La température fonctionnante maximum (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Taux moyen de circulation (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| Le four de capacité moyenne (m3) | 8,4 | 8,8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Diamètre compétent (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Capacité (kilowatts) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Carburant applicable | Pétrole, gaz | ||||||||||
| Kg/h heure de consommation de carburant (huile) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Dimensions (¢·H) m |
Four d'huile horizontal |
3.23× 6,7 |
3.26× 7,45 |
3.26× 7,9 |
3.62× 9 |
3.6× 9,48 |
3.65× 10,4 |
3.65× 10,6 |
3.98× 11,5 |
4.06× 12,5 |
|
|
Circulation pompe |
TORDU modèle | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Écoulement (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Ascenseur (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Puissance (kilowatts) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
Avantages de représentation
1. De rendement optimum
2. Sûr et fiable
3. Facile à installer
4. Carburant applicable
5. Industrie d'application
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
1. Aire de fabrication de 200 000 mètres carrés
2. 150 ingénieurs
3. 600 soudeuses codées
4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)
5. Permis de classe-Un pour la chaudière de conception et de fabrication
6. Système de qualité de 9001:2008 d'OIN
7. Certificat d'ASME des chaudières de puissance
8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
