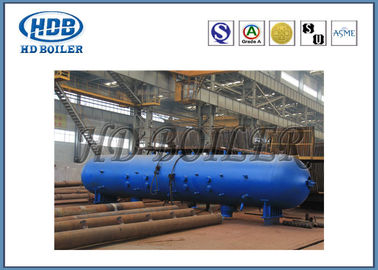

Certification du tube ASME du feu/eau de tambour de vapeur de chaudière de récipient à pression

Certification du tube ASME du feu/eau de tambour de vapeur de chaudière de récipient à pression

Les tambours de vapeur sont une caractéristique régulière dans beaucoup de systèmes de chaudière. Le tambour de vapeur fournit un espace pour la vapeur saturée produite dans les tubes et pour la séparation de l'humidité de la vapeur. C'est un réservoir de l'eau/de vapeur à l'extrémité supérieure des tubes de l'eau dans la chaudière de tuyau d'eau. Vapeur mémoire à tambour la vapeur produite dans les tubes et l'acte de l'eau comme séparateur de phase pour le mélange de vapeur/eau.

Application

1. Pour mélanger l'eau saturée qui reste après séparation de vapeur avec l'eau d'alimentation entrante.
2. Pour mélanger les produits chimiques qui sont mis dans le tambour afin du traitement de contrôle et d'eau de corrosion.
3. Pour épurer la vapeur en enlevant les contaminants et l'humidité résiduelle.
4. Pour fournir la source pour un système de purge où une partie de l'eau est rejetée afin de commander la composition chimique de l'eau de chaudière et de réduire le contenu de solides.
5. Pour fournir un stockage de l'eau pour adapter à tous changements rapides de la charge de chaudière.

Fonction

1. Il empêche le vestige des gouttelettes d'eau dans le surchauffeur, où les dommages thermiques pourraient résulter.
2.  Il réduit au minimum porter-sous de la vapeur avec de l'eau qui laisse le tambour, où cette vapeur résiduelle réduirait l'efficacité de circulation de la chaudière.
3.  Il empêche le vestige des solides. Des solides sont dissous dans les gouttelettes d'eau qui peuvent être entraînées dans la vapeur sinon ont séparé correctement. Par séparation appropriée, ceci empêche la formation des dépôts dans le surchauffeur et finalement sur les lames de turbine de turbines.

Circulation de l'eau

Circulation naturelle

Dans cette circulation, l'eau passant des tambours supérieurs par des downcomers qui est située dans la chaudière est relativement froide, coulent vers le bas dans le tambour de boue. Du tambour de boue, écoulement d'eau de nouveau dans le tambour de vapeur après dépassement par les tubes de vaporisateur.

Circulation forcée

Dans cette circulation forcée, le fluide est pompé par le vaporisateur. Ceci cause la chaudière peut travailler avec des hautes pressions mêmes.

Certificat

TIMBRE D'ASME “S” ET “U”
