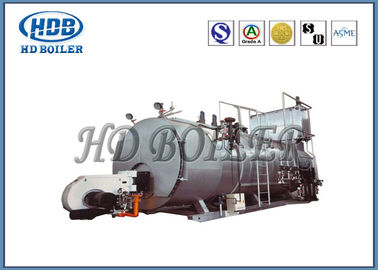

Tube de feu automatique de chaudière à eau chaude de vapeur avec à gaz/à mazout
Détails du produit
| Modèle: | WNS | Carburant: | À gaz, à mazout |
|---|---|---|---|
| Structure: | Tube de feu | Circulation de l'eau: | Circulation naturelle |
| Marque déposée: | CHAUDIÈRE DE HD | Code de HS: | 3215960855 |
| Fonction: | Chaudière à vapeur | Placement: | Chaudière horizontale |
| Niveau de fabrication: | A | Port: | CHANGHAÏ |
| Mettre en évidence |
Chaudière à vapeur industrielle,Chaudière à eau chaude mise le feu par charbon |
||
Description du produit
Chaudière à vapeur d'eau chaude avec le style à mazout à gaz industriel de la chaudière de tube de feu WNS
Description
Huile automatique de WNS (gaz) - a mis le feu à la chaudière à vapeur/eau chaude est l'horizontal, le trois-retour, feu-retour, chaudière de tube d'incendie, se composant principalement du logement, du réservoir, de la chambre de fumée de déviation et des tubes de feu. La chaudière peut employer l'huile légère, l'huile lourde, le gaz naturel, le gaz liquéfié et le gaz de charbon urbain.
Paramètres de produit
| Modèle de chaudière à vapeur | WNS 2-1.0-Y, Q | WNS 2-1.25-Y, Q | WNS 2-1.0-Y, Q | WNS 6-1.25-Y, Q | WNS 8-1.25-Y, Q | WNS 10-1.25-Y, Q | WNS 20-1.25-Y, Q | |
| Évaporation évaluée (t/h) | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
| La température évaluée de vapeur (MPA) | 1,0 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | |
| La température évaluée de vapeur (℃) | 184 | 193 | 193 | 193 | 193 | 193 | 193 | |
| La température d'alimentation en eau (℃) | 20 | 20 | 104 | 104 | 104 | 104 | 104 | |
| Volume de chaudière (m3) | 7,2 | 8,2 | 14,5 | 16,2 | 19,8 | 26,1 | 30,5 | |
| Efficacité de conception (%) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | |
| Carburant applicable | Huile légère, huile lourde, gaz naturel, gaz liquéfié et gaz de charbon urbain | |||||||
| Taille externe | Longueur (millimètres) | 5084 | 6022 | 7151 | 7600 | 8360 | 9050 | 9650 |
| Largeur (millimètres) | 2450 | 2700 | 2800 | 3000 | 3000 | 3200 | 3430 | |
| Taille (millimètres) | 2380 | 2684 | 2882 | 3200 | 3200 | 3560 | 3570 | |
| Poids de chaudière (t) | 8 | 12,6 | 17,2 | 18,6 | 23,5 | 34,2 | 40,1 | |
| Diamètre de l'ouverture principale de vapeur (millimètres) | 65 | 100 | 125 | 150 | 150 | 200 | 200 | |
| Diamètre de la soupape de sûreté (millimètres) | 40×2 | 50×2 | 65×2 | 65×2 | 80×2 | 100×2 | 100×2 | |
| Diamètre de cheminée (millimètres) | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | |
| Modèle de chaudière à vapeur | WNS 2-1.0-Y, Q | WNS 2-1.25-Y, Q | WNS 2-1.0-Y, Q | WNS 6-1.25-Y, Q | WNS 8-1.25-Y, Q | WNS 10-1.25-Y, Q | WNS 20-1.25-Y, Q | |
| Évaporation évaluée (t/h) | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
| La température évaluée de vapeur (MPA) | 1,0 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | |
| La température évaluée de vapeur (℃) | 184 | 193 | 193 | 193 | 193 | 193 | 193 | |
| La température d'alimentation en eau (℃) | 20 | 20 | 104 | 104 | 104 | 104 | 104 | |
| Volume de chaudière (m3) | 7,2 | 8,2 | 14,5 | 16,2 | 19,8 | 26,1 | 30,5 | |
| Efficacité de conception (%) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | |
| Carburant applicable | Huile légère, huile lourde, gaz naturel, gaz liquéfié et gaz de charbon urbain | |||||||
| Taille externe | Longueur (millimètres) | 5084 | 6022 | 7151 | 7600 | 8360 | 9050 | 9650 |
| Largeur (millimètres) | 2450 | 2700 | 2800 | 3000 | 3000 | 3200 | 3430 | |
| Taille (millimètres) | 2380 | 2684 | 2882 | 3200 | 3200 | 3560 | 3570 | |
| Poids de chaudière (t) | 8 | 12,6 | 17,2 | 18,6 | 23,5 | 34,2 | 40,1 | |
| Diamètre de l'ouverture principale de vapeur (millimètres) | 65 | 100 | 125 | 150 | 150 | 200 | 200 | |
| Diamètre de la soupape de sûreté (millimètres) | 40×2 | 50×2 | 65×2 | 65×2 | 80×2 | 100×2 | 100×2 | |
| Diamètre de cheminée (millimètres) | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | |
Avantages
1. Employez la structure humide de revêtement, vague de surface de chauffage de four de retour, disposition symétrique, pour réduire effectivement la contrainte thermique, prolongez la durée de vie de la chaudière.
2. Utilisant le tube de fumée de fil pour améliorer l'effet de transfert de chaleur du tuyau de conduite.
3. Disposition de chauffage de surface de chaudière raisonnable, efficacité thermique élevée, début rapide.
4. La chambre de combustion de chaudière à vapeur adopte la basse position, de sorte que la gamme de sécurité de niveau d'eau de chaudière soit plus étendue, la vapeur de chaudière est plus grande, la qualité de vapeur est bien garantie.
5. Utilisant l'international bien-connaissez le brûleur de marque et le système de contrôle automatique avancé, la combustion est une opération plus stable et plus commode, opération plus de sécurité.
6. La structure de chaudière est empreinte de pas compacte et petite, installation rapide.
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
1. Aire de fabrication de 200 000 mètres carrés
2. 150 ingénieurs
3. 600 soudeuses codées
4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)
5. Permis de classe-Un pour la chaudière de conception et de fabrication
6. Système de qualité de 9001:2008 d'OIN
7. Certificat d'ASME des chaudières de puissance
8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
