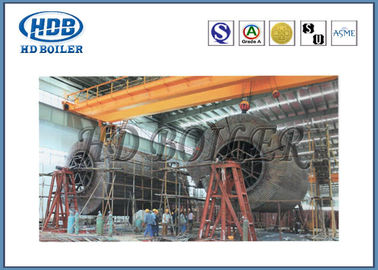

Séparateur cyclonique à lit fluidisé de collecteur de poussière de circulation pour la chaudière industrielle

Chaudière industrielle de rotation simple à lit fluidisé de séparateur cyclonique de verticale de circulation

Description de produit

La séparation cyclonique est une méthode d'enlever des substances particulaires d'un air, d'un gaz ou d'un courant liquide, sans utilisation des filtres, par la séparation de vortex. En enlevant les particules des liquides, un hydrocyclone est employé ; tandis que du gaz, un cyclone de gaz est employé. Des effets et la gravité de rotation sont employés pour séparer des mélanges des solides et des fluides. La méthode peut également être employée pour séparer les gouttelettes fines du liquide d'un courant gazeux.

Principes de fonctionnement

Bien qu'il y ait quatre séparateurs cycloniques utilisés généralement, leurs principes de fonctionnement basés sur celui du cyclone conventionnel, sont très semblables. Dans le cyclone conventionnel, le gaz entre dans un cylindre tangentiellement, où il tourne dans un vortex pendant qu'il procède en bas du cylindre. Une section de cône fait diminuer le diamètre de vortex jusqu'à ce que le gaz s'inverse sur lui et des rotations vers le haut du centre au tuyau de débouché ou au trouveur de vortex. Un cône fait produire l'inversion d'écoulement plus tôt et fait le cyclone des particules de poussière que plus compactes sont centrifugées vers le mur et rassemblées par impact à inertie. Les écoulements rassemblés de la poussière vers le bas dans la couche limite de gaz à l'apex de cône où elle est déchargée par un sas à air ou dans une trémie de la poussière servant un ou plusieurs cyclones parallèles. Bien que des cyclones conventionnels puissent être construits à un plus grand diamètre, ils sont généralement de 600 à 1600 millimètres de diamètre.

Paramètres

Les paramètres les plus importants d'un cyclone quant à n'importe quel dispositif de séparation sont son efficacité de rassemblement et la chute de pression à travers l'unité. L'efficacité de rassemblement d'un cyclone est définie en tant que sa capacité de capturer et maintenir des particules de poussière tandis que la chute de pression est la quantité d'énergie que l'unité doit faire ainsi.

Organigramme

Avantages

• Le produit rassemblé reste sec et, normalement utile.

• Bas investissement de capitaux et coûts de maintenance dans la plupart des applications.

• Très compact dans la plupart des applications.

• Peut être employé dans des conditions de traitement extrêmes, en particulier aux hautes températures et aux pressions et avec les alimentations chimiquement agressives.

• Aucune pièces mobiles.

• Peut être construit de la plupart de n'importe quel matériel approprié au service prévu comprenant l'acier de plat, les métaux le moulage, les alliages, l'aluminium, les plastiques, la céramique, etc.

• Peut être équipé de l'érosion ou anticorrosion ou de la “particule repousser le type revêtements.

• Peut être fabriqué du métal ou, dans le cas de plus petites unités, de la fonte de plat dans les moules.

• Pouvez, dans quelques processus, manipulent les solides collants ou de mauvais goût avec l'irrigation liquide appropriée.

• Peut séparer des solides ou des substances particulaires liquides ; parfois chacun des deux en combination avec la conception appropriée.
