Pour les chaudières de centrales électriques, c'est un moyen crucial d'augmenter l'économie thermique des centrales thermiques en améliorant les paramètres de la vapeur surchauffée. L'augmentation des paramètres de la vapeur surchauffée est limitée par les matériaux métalliques. La conception des surchauffeurs doit garantir que la température de la paroi extérieure des tuyaux de la surface de chauffe est inférieure à la température admissible de résistance à l'oxydation de l'acier, et en même temps garantir sa résistance mécanique. Avec le développement des matériaux métalliques utilisés dans les chaudières, les chaudières de centrales électriques dans notre pays appliquent déjà généralement des paramètres de haute pression, de haute température (9,8 MPa, 540 degrés) et de très haute pression (13,7 MPa, 540 et 555 degrés), et ont développé des paramètres de pression sous-critique (16,7 MPa, 540 et 555 degrés). Maintenant, de nombreuses chaudières appliquent des paramètres de pression supercritique (24,5 MPa, 540-570 degrés), et même très peu d'unités appliquent des paramètres de pression et de température plus élevés.

Avec l'augmentation de la pression de la vapeur, afin de réduire l'humidité de la vapeur de la queue de la turbine à vapeur ainsi que d'améliorer encore l'économie thermique de la centrale, le système de réchauffage intermédiaire est largement utilisé dans les centrales à paramètres élevés, par exemple en renvoyant l'échappement du cylindre haute pression de la turbine à vapeur pour être à nouveau réchauffé dans la chaudière à haute température, puis en les renvoyant au cylindre moyenne pression et basse pression de la turbine à vapeur, en se dilatant et en travaillant. L'élément de réchauffage est appelé réchauffeur.

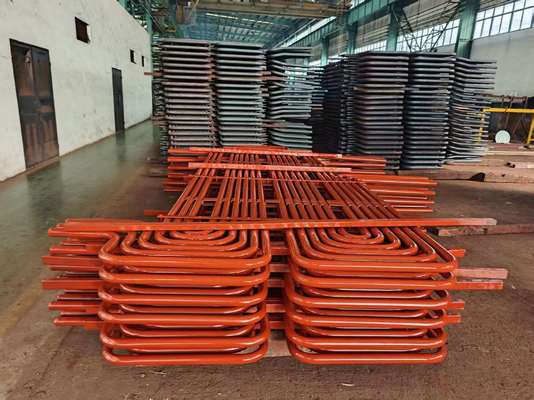

Détails : Serpentin de surchauffeur

En général, la vapeur chauffée dans le surchauffeur haute pression est appelée vapeur surchauffée, la vapeur chauffée par le réchauffeur est appelée vapeur réchauffée. Le paramètre de la vapeur réchauffée est lié à l'économie de la circulation thermique. Généralement, la pression de la vapeur réchauffée est d'environ un cinquième de celle de la vapeur surchauffée, et la température de la première est presque la même que celle de la seconde. Par exemple, dans notre pays pour une chaudière de 125 MW, 400 t/h, le paramètre de la vapeur surchauffée est de 133,7 Mpa et 555 degrés ; la pression d'entrée et de sortie de la vapeur réchauffée est de 2,5/2,35 MPa, leur température est également de 555 degrés. Pour les chaudières de 200 MW, 670 t/h, le paramètre de la vapeur surchauffée est de 13,7 MPa, 540 degrés ; les pressions d'entrée et de sortie sont de 2,7/2,5 Mpa, et la température est également de 540 degrés. Pour les chaudières à circulation de contrôle de pression sous-critique de 300 MW, 600 MW, le paramètre de vapeur surchauffée est de 18,27 Mpa, 540 degrés ; les pressions d'entrée et de sortie sont de 3,83/3,63 MPa, la température est également de 540 degrés. L'application du système de réchauffage de la vapeur peut augmenter l'économie thermique des centrales de 4 à 5 %. Dans notre pays, les unités d'une capacité supérieure à 125 MW appliquent toutes un système de réchauffage intermédiaire unique, et à l'étranger, des systèmes de réchauffage intermédiaires doubles sont appliqués pour certaines unités avec des paramètres plus élevés.

Dans les chaudières modernes, la consommation d'absorption de chaleur des surchauffeurs et des réchauffeurs représente plus de la moitié de l'absorption de chaleur totale pour le fluide de travail, ainsi les surfaces de chauffe des surchauffeurs et des réchauffeurs représentent une grande proportion des surfaces de chauffe totales des chaudières, et elles doivent être placées dans les zones où la température des fumées est plus élevée, les conditions de travail sont les pires parmi toutes les surfaces de chauffe. La température de la paroi des tubes des surfaces de chauffe est proche de la température maximale admissible de l'acier, de sorte que la disposition et la conception raisonnables des surchauffeurs et des réchauffeurs sont très importantes pour l'économie et la fiabilité de la chaudière. En ce qui concerne leur conception, sur la base de l'assurance de la sécurité et de la fiabilité du surchauffeur et du réchauffeur, il est très nécessaire d'économiser au mieux la consommation de métal, en particulier d'économiser l'utilisation de l'acier allié.

Pour les chaudières des grandes centrales électriques, les surchauffeurs et les réchauffeurs sont des pièces nécessaires, dans une large mesure, ils ont influencé la sécurité et l'économie des chaudières. Les surchauffeurs sont les surfaces de chauffe qui chauffent la vapeur principale de la température saturée à la température surchauffée nominale, et les réchauffeurs sont les surfaces de chauffe qui chauffent l'échappement du cylindre haute pression de la turbine à vapeur à une certaine température. Lorsque les conditions de fonctionnement, comme les charges de la chaudière, les types de charbon changent, il faut les ajuster pour s'assurer que la température de sortie est au niveau nominal de -10-+5 degrés.

Pour les grandes chaudières des centrales électriques, les surchauffeurs et les réchauffeurs représentent une grande proportion des surfaces de chauffe totales, ils doivent être disposés dans les zones où la fumée est à température plus élevée. Pour améliorer l'efficacité de la circulation thermique dans les centrales électriques, il est nécessaire d'améliorer progressivement les paramètres d'origine de la vapeur, l'augmentation de la pression de la vapeur nécessite l'augmentation correspondante de la température de la vapeur surchauffée, ou l'humidité de l'échappement de grande étape de la turbine à vapeur sera trop élevée, ce qui influencera sa sécurité. Ainsi, la vapeur qui traverse les surchauffeurs et les réchauffeurs est de la vapeur à haute température, leurs performances de transfert de chaleur sont assez mauvaises, ce qui détermine que les températures de la paroi des tubes des surchauffeurs et des réchauffeurs sont élevées.

Principe

• Le principe du surchauffeur est similaire à celui des tubes de génération de vapeur de la chaudière.

• Les gaz chauds à haute température balayent les tubes du surchauffeur et augmentent la température de la vapeur, ce qui dépend de la température des gaz sortants quittant le surchauffeur et de la vitesse des gaz.

Application

Utilisation pour chauffer la vapeur saturée, la température de la vapeur peut atteindre 900 degrés C.

Mises à niveau de la capacité du surchauffeur pour augmenter la production d'électricité

Envoyez-nous les données techniques requises, telles que la capacité de vapeur, la pression, la température requise, etc. Nous concevrons en conséquence.

Différences
