Bobine de surchauffeur de centrale électrique résistante aux hautes températures - Circulation naturelle

Bobine de surchauffeur de centrale électrique résistante aux hautes températures - Circulation naturelle


Qu'est-ce qu'une bobine de surchauffeur ?

Une bobine de surchauffeur est un dispositif dans les chaudières qui chauffe davantage la vapeur saturée pour former de la vapeur surchauffée (sèche).

Surchauffeur et resurchauffeur, composant personnalisé pour bobine de surchauffeur de chaudière


Le surchauffeur est une partie d'une chaudière qui chauffe la vapeur de la température de saturation à la température de surchauffe. On l'appelle aussi surchauffeur de vapeur. Le surchauffeur peut être divisé en type convectif, type radial et type semi-radial selon le mode de transfert de chaleur ; selon les caractéristiques de la structure, il peut être divisé en type de tuyau en serpentin, type d'écran, type de paroi et type de paroi. Ils sont constitués de tuyaux parallèles et de collecteurs d'entrée et de sortie.

La plupart des chaudières industrielles ne possèdent pas de surchauffeurs car de nombreux procédés industriels et installations de vie ne nécessitent que de la vapeur saturée. Dans les centrales électriques, les locomotives et les chaudières marines, un surchauffeur est généralement installé pour améliorer le rendement thermique de l'ensemble de la centrale à vapeur.


Fonction et caractéristiques du produit

Surchauffeur de vapeur à haut rendement thermique HDB pour chaudières à charbon
Spécification :
Les surchauffeurs sont l'une des pièces de rechange de chaudière les plus importantes qui améliorent le rendement thermique. Le surchauffeur radiant de chaudière à vapeur à haute température est généralement appliqué dans les chaudières de centrales électriques à haute pression.
Dans la chaudière, le rôle du surchauffeur est de chauffer la vapeur saturée à une certaine température de vapeur surchauffée pour augmenter l'efficacité de la centrale. Le resurchauffeur améliore essentiellement le rendement du cycle de la centrale thermique.

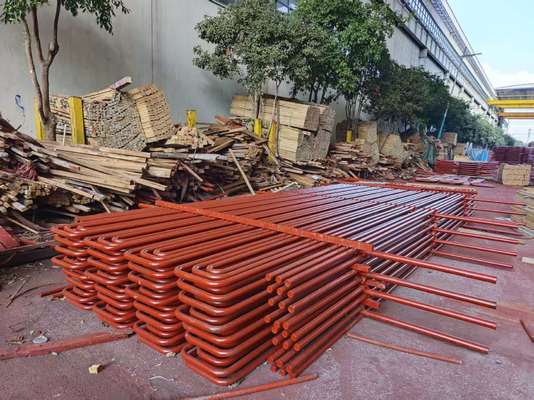

Bobines de surchauffeur de vapeur : Les bobines de surchauffeur sont utilisées dans une chaudière pour générer de la vapeur saturée. Les bobines de surchauffeur sont spécialement utilisées dans les chaudières de centrales électriques. Nous fabriquons des bobines de surchauffeur dans différentes qualités d'acier allié et dans des tubes en acier inoxydable avec ou sans support et collecteur selon le dessin du client.

Les changements dans les conditions de fonctionnement de la chaudière, tels que le niveau de charge, le changement de combustible, le changement de condition de combustion, etc., ont tous un impact sur la température de la vapeur de sortie du surchauffeur, de sorte que dans les chaudières de centrales électriques, il existe des moyens d'ajuster la température de la vapeur de sortie de la chaudière pour la rendre stable à la valeur spécifiée. Les moyens couramment utilisés sont :
(1) avec un réducteur de température de type jet d'eau ou de surface, ajuster directement la température de la vapeur ;
(2) avec le brûleur oscillant pour modifier la température de la fumée de sortie du four ;
(3) avec le réglage de la recirculation des fumées, l'absorption de chaleur du surchauffeur. Lorsque la charge de la chaudière augmente, la valeur d'élévation de température de la vapeur d'entrée et de sortie du surchauffeur à écoulement augmente, tandis que la valeur d'élévation de température du surchauffeur radiant diminue.

Si le surchauffeur convectif, le surchauffeur radiant et le surchauffeur semi-radiant sont correctement combinés et configurés, la température de la vapeur de sortie peut moins changer lorsque la charge et les conditions de combustion changent. L'absorption de chaleur et le débit de vapeur des tuyaux parallèles dans la pile de surchauffeur seront différents en fonctionnement. Afin d'éviter une température excessive dans les tuyaux individuels, le surchauffeur est divisé en plusieurs groupes de tuyaux dans les grandes chaudières. La vapeur de chaque groupe de tuyaux est mélangée avec un collecteur à l'extérieur du four et le tuyau de guidage de la vapeur est utilisé pour effectuer la transposition de chaque groupe de tuyaux, afin d'éviter une différence de température excessive entre chaque tuyau.


Détails



Structure de conception

• 1. chauffage de la vapeur saturée, température jusqu'à 900 degrés C.
•
• 2. haute efficacité, >90%.
•
• 3. chauffage à grande vitesse.
•
• 4. conception avec de l'acier inoxydable.
•
• 5. longue durée de vie de conception, 15 ans.




Envoyez-nous les données techniques requises, telles que la capacité de vapeur, la pression, la température requise, etc. Nous concevrons en conséquence.


HD Boiler offre une installation de premier ordre

Huadong Boiler est spécialisé dans la production de composants de chaudières personnalisés depuis 34 ans, depuis 1985. Nos composants de chaudières ont été utilisés dans les générateurs de vapeur industriels, les chaudières à vapeur, les chaudières à eau chaude, les chaudières à vapeur électriques, les stations de réduction de pression de vapeur, etc.
