Tôles de revêtement pour parois de chaudière de centrale électrique - Paroi à membrane - Norme ASME
Détails du produit
| Condition: | Nouveau | Structure: | Tubes d'eau et de feu |
|---|---|---|---|
| carburant: | Charbon / gaz / charbon / chaleur d'eau | Pression: | Basse/haute pression |
| Gamme d'applications: | Chaudière Sugar Mill | NDE: | 100% PINTE, 100 DROITE, 100% UT |
| Mettre en évidence |
Paroi de membrane de chaudière selon la norme ASME,panneau mural de chaudière de centrale électrique,tôles de paroi membranaire pour chaudières |
||
Description du produit

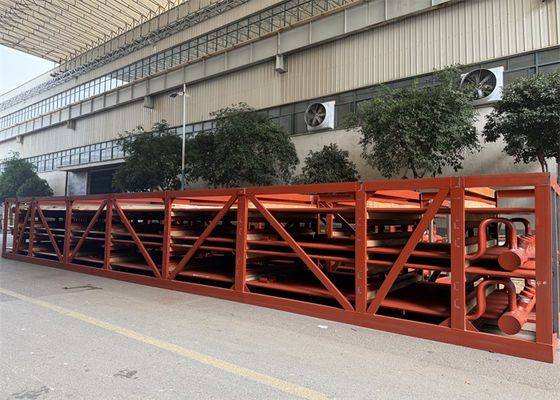

Le lambris mural de pièces de rechange de chaudière de centrale électrique couvre la norme du mur ASME de membrane
Présentation du produit
- Les panneaux muraux à eau avec des broches sont généralement posés verticalement sur la paroi intérieure de la paroi du four. Ils sont principalement utilisés pour absorber la chaleur rayonnante émise par la flamme et les gaz de combustion à haute température dans le four. C'est le principal type de surface chauffante par évaporation de toutes sortes de chaudières modernes et le composant de base de la boucle de circulation de l'eau de chaudière. En raison du refroidissement et de la protection de la paroi du four, d'où son nom.
- Le mur d'eau a été conçu à l'origine non pas pour être chauffé, mais pour refroidir le four contre les dommages causés par la température élevée. Plus tard, en raison de sa bonne fonction d'échange thermique, il a progressivement remplacé le tambour à vapeur comme élément chauffant principal de la chaudière.
- La surface de chauffage par évaporation, qui est posée sur la paroi intérieure de la chambre de la chaudière et se compose de nombreux tuyaux parallèles. La fonction du mur d'eau est d'absorber la chaleur rayonnante des flammes à haute température ou des gaz de combustion dans la chambre du four, de générer de la vapeur ou de l'eau chaude dans le tuyau et de réduire la température de la paroi du four pour protéger la paroi du four. Dans une chaudière de grande capacité, la température de la flamme dans le four est très élevée, l'intensité du rayonnement thermique est très grande.
- Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière est absorbée par le mur d'eau. À l'exception de quelques chaudières de petite capacité, les chaudières à tubes d'eau modernes prennent le mur de refroidissement par eau comme principale surface de chauffage d'évaporation.
Description:
Les panneaux muraux à eau sont utilisés dans les chaudières à récupération de chaleur résiduelle. Nous fabriquons des panneaux muraux Water. Ceux-ci sont fabriqués à partir de tubes en acier au carbone selon les dessins et spécifications des clients. Un soin particulier est apporté à l'ovalité et à l'amincissement au niveau de la partie courbée, lors de la fabrication.
Nous fabriquons et fournissons une gamme complète de panneaux Waterwall. Les tubes que nous proposons sont connus pour résister à une forte pression interne car une bande continue de matériau à ailettes est enroulée en spirale sur le tube. Ces tubes sont connus pour fournir une chaleur uniforme, ce qui entraîne une augmentation de la puissance calorifique.
La fonction principale des panneaux muraux d'eau dans la chaudière est d'absorber la chaleur générée par une flamme ou un conduit de fumée à haute température et de générer de la vapeur ou de l'eau chaude dans les tubes, réduisant ainsi la température dans la chambre.
Avantages du mur d'eau à membrane
1). Pour garantir l'étanchéité de la paroi du four et réduire les fuites d'air de la chambre de combustion.
2). Pour obtenir le refroidissement complet de l'eau de la chambre de combustion, la paroi d'eau à membrane des accessoires de la chaudière permet d'éviter la cokéfaction dans des conditions de cuisson supplémentaire.
3). La capacité de stockage thermique est petite, le réchauffement de la chambre de combustion est rapide et le refroidissement est également rapide, ce qui pourrait raccourcir le temps de refroidissement au démarrage de la chaudière et à l'arrêt du four.
4). Il est bon d'adopter un mur refroidi à l'eau supporté par le haut et cela pourrait réduire la charge du cadre de la chaudière, ce qui présente un avantage pour le surplomb.
5) Par rapport aux tubes nus, la paroi d’eau à membrane améliore la capacité d’absorption thermique des tubes.
6) Le mur d'eau à membrane de chaudière direct en usine pourrait améliorer le degré de combinaison préliminaire des pièces de la chaudière et réduire la charge de travail d'installation.
Supplémentaire
| 1 | Les panneaux muraux à eau sont utilisés dans les chaudières à récupération de chaleur résiduelle. |
| 2 | Nous fabriquons des panneaux muraux Water, fabriqués à partir de tubes en acier au carbone selon les dessins et spécifications des clients. |
| 3 | Un soin particulier est apporté à l'ovalité et à l'amincissement de la partie pliée lors de la fabrication. |
| 4 | Nous fabriquons et fournissons une gamme complète de panneaux Waterwall. |
| 5 | Les tubes que nous proposons sont connus pour résister à une forte pression interne car une bande continue de matériau à ailettes est enroulée en spirale sur le tube. |
| 6 | Ces tubes sont connus pour fournir une chaleur uniforme, ce qui entraîne une augmentation de la puissance calorifique. |
| 7 | La fonction principale des panneaux muraux d'eau dans la chaudière est d'absorber la chaleur générée par une flamme ou un conduit de fumée à haute température et de générer de la vapeur ou de l'eau chaude dans les tubes, réduisant ainsi la température dans la chambre. |
Application
| 1 | Les murs d'eau à membrane de fournisseur de porcelaine de protection de l'environnement d'économie d'énergie pour la chaudière CFB sont des parois à membrane constituées de tubes soudés ensemble avec ou sans une bande de métal entre les deux. |
| 2 | Ces parois forment l'enceinte de la chambre de combustion du charbon. |
| 3 | Les tubes de paroi d'eau sont également appelés section d'évaporateur ; ils contiennent de l'eau majoritairement sous forme liquide qui s'évapore progressivement au fur et à mesure qu'elle monte dans la chaudière. |
Note
| 1 | Contrôle de la pénétration des soudures pour satisfaire aux exigences mécaniques et de transfert thermique Contrôle de la déformation à des tolérances acceptables. |
| 2 | Les panneaux doivent régulièrement être redressés en atelier après le soudage et le traitement thermique. La question à laquelle il faut répondre est la suivante : l'atelier peut-il alors respecter les tolérances dimensionnelles requises pour une installation réussie sur site ? |
| 3 | Les procédures de manutention existantes en atelier peuvent-elles être utilisées telles quelles sans ajouter de contrôles excessifs qui augmenteraient les coûts et les délais. |
| 4 | L'importance du préchauffage et de son maintien tout au long du processus de soudage pourrait entraîner un certain nombre de problèmes de manutention et de traitement en atelier qui augmenteraient considérablement les coûts. |
