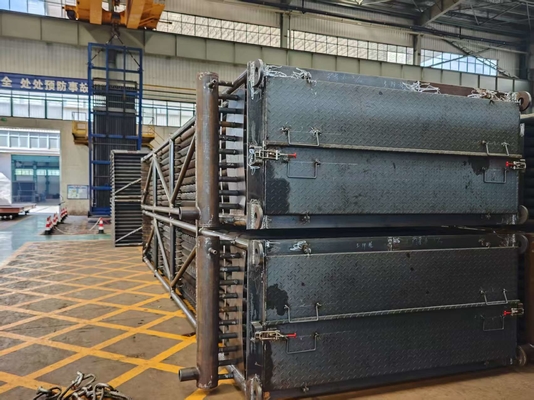

Économiseur de centrale électrique avec tube à ailettes en spirale, usure réduite, amélioration du soufflage de suie

Économiseur de centrale électrique avec tube à ailettes en spirale, usure réduite, amélioration du soufflage de suie

Où se trouve l'économiseur dans un système de chaudière ?

Entre le dernier piège à chaleur de la chaudière et le préchauffeur d'air.

Description de l'économiseur

L'économiseur à tubes à ailettes de type H est un économiseur à transfert de chaleur efficace assemblé par un tube à ailettes de type H (également appelé tube à ailettes de type H, tube à ailettes, tube papillon).

1. Structure : La forme de base est de type "H" et de type "double H", disposée en ligne.

2. Caractéristiques de performance :

(1)Le remplacement des économiseurs à tubes lisses par des économiseurs à ailettes de type H augmente la surface de transfert de chaleur. Cela signifie que moins de tuyaux sont nécessaires, ce qui libère plus d'espace pour l'écoulement des gaz de combustion. Le résultat ? Une vitesse de gaz plus faible et moins d'usure. Voici pourquoi : l'usure des tuyaux est liée à la vitesse des gaz de combustion, plus précisément, elle est proportionnelle à la vitesse élevée à la puissance 3,33. Réduisez la vitesse de 9 m/s à 7 m/s, et l'usure chute à seulement 43 % de l'original. De plus, les tests montrent que les tubes à ailettes poussent naturellement les cendres volantes vers le milieu des rangées de tubes. Ainsi, leur conception elle-même contribue à réduire l'usure.

(2) Le tube à ailettes de type H peut être fabriqué en tube à ailettes de type "double H" à double tuyau, sa structure est rigide, peut être utilisé dans le cas d'une longue rangée de tubes.

(3) L'économiseur à tubes à ailettes de type H est disposé en ligne. Le type H divise l'espace en plusieurs petites zones, ce qui a un effet sur l'écoulement de l'air, de sorte que l'usure est considérablement réduite.

(4) Le type H peut obtenir le meilleur effet de soufflage de suie grâce à la formation de canaux droits des deux côtés.

(5) Espace compact, le poids total est considérablement réduit, ce qui réduit le coût.

(6) Économie d'énergie et faible consommation d'énergie : l'économiseur pour le groupe électrogène peut réduire au moins les deux tiers de la perte de chaleur des fumées du générateur, et seulement 2 à 4 kW de consommation d'énergie par tonne de vapeur.

(7) Fonctionnement et maintenance simples ; Économie de main-d'œuvre : usine d'assemblage globale de l'économiseur, moins de pièces mobiles, structure simple, facile à installer. Haut niveau d'automatisation, fonctionnement et maintenance simples, peut réduire le personnel d'exploitation.

Fonction

1. Absorber la chaleur des gaz de combustion à basse température, réduire la température des fumées d'échappement, réduire les pertes de fumée et économiser du carburant.

2. Étant donné que l'eau d'alimentation est chauffée dans l'économiseur avant d'entrer dans le tambour, l'absorption de chaleur de l'eau d'alimentation sur la surface de chauffage est réduite, et l'économiseur peut être utilisé pour remplacer une partie de la surface de chauffage évaporative à coût élevé.

3. Lorsque la température de l'eau d'alimentation est augmentée, la différence de température de paroi sera réduite et la contrainte thermique sera correspondante réduite pour prolonger la durée de vie du tambour à vapeur.

Spécification

Application

Industrie connexe: Centrale à cycle combiné, Générateur de vapeur à récupération de chaleur (HRSG).Les économiseurs sont couramment utilisés dans le cadre d'un

générateur de vapeur à récupération de chaleur (HRSG) dans une centrale à cycle combiné. Dans un HRSG, l'eau passe par un économiseur, puis une chaudière puis un surchauffeur. L'économiseur empêche également l'inondation de la chaudière avec de l'eau liquide trop froide pour être bouillie compte tenu des débits et de la conception de la chaudière.
