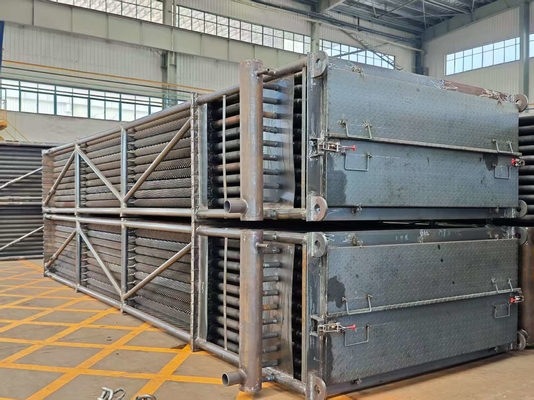

Traitement de l'eau de chaudière personnalisé Centrale thermique à charbon Chaudière CFB Économiseur

Traitement de l'eau de chaudière personnalisé Centrale thermique à charbon Chaudière CFB Économiseur

Nombre De Pièces: 1 set
Emballage Standard: seaworthy packing
Période De Livraison: 30 days
Informations détaillées
Place of Origin
JIANGSU,CHINA
Nom de marque
HD Boiler
Certification
ASME, EN, SGS, ISO9001
Model Number
boiler economizer
Material:
carbon steel or stainless steel,Boiler steel,Steel tube
Fuels:
Pulverized Coal
Surface treatment:
Painted
Dimension:
Customized
Color:
Customer's Requirement
Usage:
Power Station
Description du produit
Économiseur d'eau de chaudière personnalisé pour centrale électrique à charbon, chaudière CFB



Quels sont les principaux types d'économiseurs ?



Économiseurs à tubes lisses et à tubes à ailettes.


Description


La transformation de l'eau d'alimentation de la chaudière en vapeur surchauffée se fait en trois étapes : préchauffage de l'eau d'alimentation, évaporation et surchauffe. Chaque étape se déroule sur sa propre surface de chauffe, et ces surfaces, ainsi que leurs tuyaux de raccordement, constituent le circuit vapeur et eau de la chaudière.

Les économiseurs de chaudière font partie de cette configuration : ce sont eux qui préchauffent l'eau d'alimentation. Cela en fait la surface de chauffe la plus basse température pour le fluide de travail de la chaudière dans l'ensemble du système vapeur et eau. Et le fluide ici ? C'est juste de l'eau (pas d'ébullition dans un économiseur non bouillant).


Traitement de l'eau de chaudière personnalisé Centrale thermique à charbon Chaudière CFB Économiseur 0

Types


Selon les matériaux, les économiseurs peuvent être divisés en économiseurs à tubes en acier et en économiseurs en fer. Actuellement, la plupart des chaudières de grand et moyen volume utilisent largement des économiseurs en tubes d'acier, car ils ont une résistance élevée et une capacité de travail fiable, et sont capables de résister aux chocs, tout en ayant de bonnes performances de transfert de chaleur, une petite structure et un faible coût. Un point faible est la mauvaise résistance à la corrosion, mais maintenant l'eau d'alimentation des chaudières modernes est strictement traitée, de sorte que le problème est presque résolu.
Selon l'extension de chauffage du fluide de travail, les économiseurs peuvent être divisés en types non bouillants et bouillants.
1. Économiseurs bouillants : la température de sortie de l'eau peut non seulement atteindre la température sursaturée, mais peut également faire évaporer une partie de l'eau, la proportion est d'environ 10 à 15 % de l'eau d'alimentation totale, pas plus de 20 % en cas de forte résistance à l'écoulement causée au fluide de travail.
2. Économiseurs non bouillants : la température de sortie est de 20 à 25 degrés inférieure au point d'ébullition sous la pression donnée.
La plupart des chaudières à moyenne pression utilisent des économiseurs de type bouillant. En effet, la chaleur latente de vaporisation de l'eau dans les chaudières à moyenne pression est élevée et la chaleur de l'eau chauffée est faible. Il est donc nécessaire d'envoyer de l'eau à vaporiser dans l'économiseur de la chaudière afin d'éviter une combustion instable dans les fours et d'empêcher une consommation accrue de métal dans les surfaces de chauffe en tant que surchauffeurs causée par une température des gaz de carneau de sortie trop basse. De plus, cela peut aider à jouer le rôle d'économiseurs.


Traitement de l'eau de chaudière personnalisé Centrale thermique à charbon Chaudière CFB Économiseur 1



La plupart des chaudières à très haute pression reposent sur des économiseurs non bouillants. Voici pourquoi : une pression plus élevée signifie moins de chaleur latente dans la vaporisation, mais plus de chaleur nécessaire pour réchauffer l'eau. Envoyer de l'eau aux parois d'eau pour qu'elle chauffe permet d'éviter que les températures du four et de la sortie des gaz de carneau ne montent en flèche, ce qui empêche l'accumulation de scories sur les surfaces de chauffe du four. Par conséquent, les types non bouillants sont la norme ici.

Les paramètres de la chaudière sont essentiels pour choisir les types d'économiseurs. Différents paramètres modifient la quantité de chaleur dont chacune des trois étapes (préchauffage, évaporation, surchauffe) a besoin. Cela modifie la façon dont les surfaces de chauffe sont disposées. Unités à paramètres élevés et de grande taille ? Elles ont besoin de moins de chaleur pour l'évaporation, mais plus pour réchauffer l'eau, surchauffer la vapeur et réchauffer. Les économiseurs non bouillants sont donc leur solution de prédilection.


Fonctions
1. économie de carburant : les économiseurs sont placés à l'arrière des chaudières. De cette façon, on peut diminuer les températures des fumées et des gaz, et ainsi économiser du carburant.
2. améliorer les conditions de travail des tambours à vapeur : grâce aux économiseurs, la température de l'eau d'alimentation est augmentée lors de l'entrée dans le tambour à vapeur. Cela réduit la différence de température entre l'eau d'alimentation et la paroi du tambour à vapeur ainsi que la contrainte thermique du tambour à vapeur, de sorte qu'il améliore les conditions de travail des tambours à vapeur et augmente la durée de vie.
3. réduire le coût de fabrication de la chaudière : car l'eau d'alimentation est chauffée dans les économiseurs de la chaudière. L'utilisation de pièces de rechange à basse température comme économiseurs de chaudière pour remplacer certaines des parois d'eau à haute température et à prix élevé réduit le coût de fabrication des chaudières.

Spécifications


Description Économiseur de chaudière
Matériau Acier allié, acier au carbone, SA210C, SA213T22, etc.
Norme de matériau ASTM, EN ou ISO, etc.
Dimension Personnalisation
Poids

Min : 10 tonnes
Max. : 1000 tonnes

Procédé de fusion : EF+LF + VD
Processus Matériau → Lingot → Laminage à chaud/froid → Traitement thermique (Normalisation + trempe) → Inspection → Usinage brut → UT → 2ème traitement thermique → Usinage de finition → Inspection
Norme UT ASTM A388 ou EN10228, etc.


Contrôle qualité

1. Rapport d'essai d'impact et de calcul de la résistance avec les informations sur les matériaux appliqués.
2. Rapport de contrôle non destructif (CND) à 100 % de la tôle d'acier, du tube et de l'électrode
3. Rapport d'inspection par rayons X, rayons γ et essai de ressuage (soudure) : pour assurer la qualité de l'ensemble de la chaudière
4. Rapport d'essai hydraulique : assurer la pression de service standard et la sécurité
