Pièces d'échange thermique à base de nickel haut de gamme sur mesure Superchauffeur et réchauffeur

Pièces d'échange thermique à base de nickel haut de gamme sur mesure Superchauffeur et réchauffeur

Qu'est-ce qu'un superchauffeur dans une chaudière?

Un superchauffeur chauffe la vapeur saturée au-delà de son point d'ébullition pour augmenter l'efficacité thermique et prévenir la condensation de la turbine.

Fonctions du produit du superchauffeur et du réchauffeur

Superchauffeur

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Le chauffage par surchauffement augmente l'efficacité globale du cycle et évite une trop grande condensation dans les dernières étapes de la turbine, ce qui évite l'érosion de la lame.

3La chaleur des gaz de combustion du four est utilisée pour éliminer l'humidité de la vapeur et la surchauffe.

4Les superchauffeurs ont généralement plusieurs circuits de tubes en parallèle avec un ou plusieurs virages de retour, reliés entre des en-têtes.

Réchauffeur

1La fonction des réchauffeurs est de réchauffer la vapeur partiellement expansée de la turbine.

Ceci est fait de manière à ce que la vapeur reste sèche autant que possible pendant la dernière étape de la turbine.

2L'emplacement: avant ou après le superchauffeur convectif dans la zone convective des chaudières utilitaires.

3La section primaire est placée dans la zone de convection et la section secondaire est placée juste à la sortie du four suspendue par le haut.

4Les considérations de conception des réchauffeurs sont similaires à celles des superchauffeurs.

5Il a les mêmes températures de sortie, mais les pressions de vapeur sont d'environ 20-25% de celles des superchauffeurs.

Détails du superchauffeur et du réchauffeur

Type Avantages Inconvénients Méthode de soutien

Type de pendentif

1.Un soutien structurel ferme

2Blocage du débit par la vapeur condensée

3Il faut un redémarrage lent pour purger l'eau qui s'accumule au fond.

de type inverse

1.Dénouement adéquat de la vapeur condensée

2. manquant de rigidité structurelle, en particulier dans le flux de gaz à grande vitesse

Type horizontale

1- Une bonne drainage

2Bonne rigidité structurelle.

Ils ne voient pas la flamme directement, ils sont donc principalement du type convectif généralement supporté dans les conduits verticaux de gaz parallèles au four principal.

Critères de fabrication et d'acceptation des surchauffants et réchauffants

1.JB/T1611 " Spécification technique pour la fabrication de tuyaux de chaudière. "

2.JB/T1612 "conditions techniques d'essai sous pression dans la chaudière".

3.JB/T1613 "Specifications techniques pour le soudage des pièces sous pression de la chaudière".

4.JB/T1615"Specifications techniques pour la peinture et le conditionnement de la chaudière".

5.JB/T3375 "Règles relatives à la réception des matériaux pour la construction de chaudières".

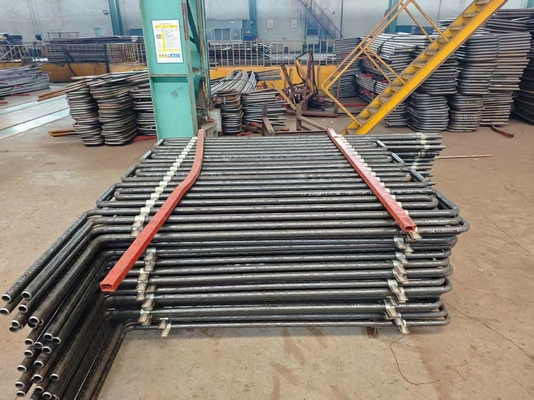

Affichage du produit
