Superchauffeur et réchauffeur à serpentine avancés à usage industriel

Nombre De Pièces:	1 set / 10tons
Prix:	négociable
Emballage Standard:	Seaworthy packing
Période De Livraison:	50 ~ 100 Days
Méthode De Paiement:	L/C, T/T, Western Union
Capacité D'approvisionnement:	1500 Tons / Month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin

ISO9001 , SGS , TUV , ASME , EN

Nom de marque

HD BOILER

Certification

ISO9001 , SGS , TUV , ASME , EN

Model Number

Superheater and Reheater

Material:

SA213-TP321H

Color:

Customized

Specification:

OD=38,Thickness=6mm

PWHT:

Solution treatment

Ovality:

Less than 15%

Thickness reduce:

Less than 15%

Product name:

superheater and reheater

Usage:

Power Station,Thermal power plant/station boiler

Description du produit

Superchauffeur et réchauffeur à serpentine avancés à usage industriel

Optimisation de la résistance au débit?

1tubes ovaux (-25% de résistance) 2guides de débit pour éliminer les vortex

Définition

Le superchauffeur à vapeur est un échangeur de chaleur de type bobine qui est utilisé pour produire de la vapeur surchauffée ou pour convertir la vapeur humide en vapeur sèche, générée par une chaudière.Il diffère d'une chaudière en ce qu'ilLa chaudière utilise à la fois la chaleur sensible et la chaleur latente pour convertir l'eau en vapeur tandis que la superchauffeuse utilise uniquement la chaleur sensible pour surchauffer la vapeur afin d'augmenter son enthalpie.

Superchauffeur à plaques

Le superchauffeur à plaques est composé d'un tuyau en acier d'un diamètre extérieur de 32 ~ 42 mm et d'une tête, généralement suspendue à la partie supérieure du four ou de la sortie du four.Le nombre de tubes dans chaque écran est généralement de 15 ~ 30, qui est déterminée en fonction du débit de vapeur requis.

Superchauffeur à serpentineLe diamètre extérieur du tuyau est généralement de 30 à 60 mm. Le superchauffeur par convection est le plus couramment utilisé et le type de tube serpentine est adopté.qui est disposé dans la cheminée à une température de 450 à 1000 °CLe gaz de combustion transfère principalement la chaleur vers le tuyau par convection et une partie de celle-ci absorbe la chaleur par rayonnement.


Détails

Le surchauffement augmente l'efficacité globale et évite une trop grande condensation dans les dernières étapes de la turbine, ce qui évite l'érosion de la lame.
La chaleur des gaz de combustion provenant du four est utilisée pour éliminer l'humidité de la vapeur et surchauffer la vapeur.
Les superchauffeurs ont généralement plusieurs circuits de tubes en parallèle avec un ou plusieurs virages de retour, reliés entre les têtes.
La chaleur des gaz chauds est transférée à haute température vers la vapeur du surchauffage.
Par conséquent, la section promar du superchauffeur est disposée en contre-flux et la section secondaire en flux parallèle pour réduire la température de la paroi du tube.

Principe

Le principe du superchauffeur est similaire à celui des tubes générateurs de vapeur d'une chaudière.
Les gaz chauds à haute température balayent les tubes du superchauffeur et augmentent la température de la vapeur dont la magnitude dépend de la température du gaz de sortie quittant le superchauffeur et de la vitesse du gaz.
utilisation pour le chauffage de la vapeur saturée, la température de la vapeur peut atteindre 900°C.
Amélioration de la capacité des superchauffeurs pour accroître la production d'électricité
Envoyez-nous les données techniques requises, telles que la capacité de vapeur, la pression, la température requise, etc. Nous concevrons en conséquence.

Le type	Les avantages	Les défauts	Méthode de soutien
Type de pendentif	1.Un soutien structurel ferme	1. blocage du débit par la vapeur condensée 2. nécessite un redémarrage lent pour purger l'eau qui s'accumule au fond.	soutenu par le haut
de type inverse	1.Dénouement adéquat de la vapeur condensée	1. manquent de rigidité structurelle, en particulier dans le flux de gaz à grande vitesse	Soutenue par le bas
Type horizontale	1- Une bonne drainage 2. Bonne rigidité structurelle	1Ils ne voient pas la flamme directement, donc ils sont principalement du type convectif.	Généralement supporté dans les conduits verticaux de gaz parallèles au four principal.

Fonction

Superchauffeurest d'augmenter la température de la vapeur au-dessus de son point de saturation.
Réchauffeurest essentiellement un superchauffeur qui surchauffe la vapeur sortant de l'étape haute pression d'une turbine.En réchauffant la vapeur entre une turbine à haute pression et une turbine à basse pression, il est possible d'augmenter l'efficacité électrique du cycle de la centrale au-delà de 40%Le cycle de réchauffement est utilisé dans les grandes chaudières, car il n'est économiquement possible que dans les centrales électriques de plus grande taille.

Avantages et inconvénients

Type pendentif 1.Soutien structurel ferme

1Blocage du débit par la vapeur condensée

2Il faut un redémarrage lent pour purger l'eau qui s'accumule au fond.

Type inversé 1.Dénouement adéquat de la vapeur de condensation

1. manquant de rigidité structurelle, en particulier dans le flux de gaz à grande vitesse

Type horizontale

1- Une bonne drainage

2Bonne rigidité structurelle.

Ils ne voient pas la flamme directement, ils sont donc principalement du type convectif généralement supporté dans les conduits verticaux de gaz parallèles au four principal.

Superchauffeur et réchauffeur à serpentine avancés à usage industriel 0

Technologie de pointe

1	HDB possède une vaste expérience dans l'utilisation de son système d'analyse de la durée de vie utile restante pour prédire la durée de vie des tubes.
2	Le système mesure l'oxyde et l'épaisseur de paroi du tube lors d'un essai non destructeur sur place et sert à calculer la durée de vie utile restante.
3	HDB a développé la technologie de mesure des oxydes en 1991 et elle est maintenant utilisée comme norme dans le monde entier.

Détails

1	Composition du matériau	L'acier au carbone, l'acier allié ou l'acier résistant à la chaleur, les boîtes de collecte et autres matériaux de support.
2	Modèle de conception	Mise en page verticale ou horizontale.
3	Les avantages	Belle apparence, taille, précision, technologie de soudage et de flexion de première classe, équipement de détection de première classe.

Fonction du produit

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Le chauffage par surchauffement augmente l'efficacité globale du cycle et évite une trop grande condensation dans les dernières étapes de la turbine, ce qui évite l'érosion de la lame.

3La chaleur des gaz de combustion du four est utilisée pour éliminer l'humidité de la vapeur et la surchauffe.

4Les superchauffeurs ont généralement plusieurs circuits de tubes en parallèle avec un ou plusieurs virages de retour, reliés entre des en-têtes.

Affichage du produit

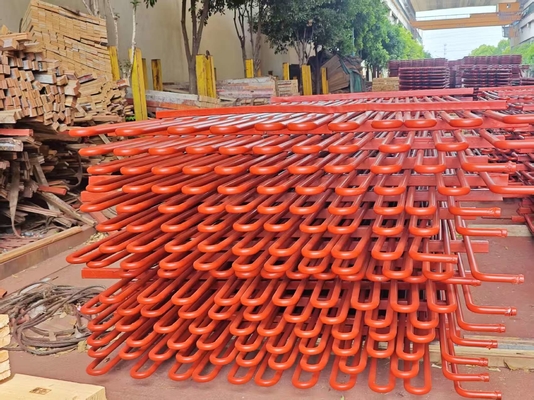

Superchauffeur et réchauffeur à serpentine avancés à usage industriel 1
