Applications pour les chaudières à biomasse

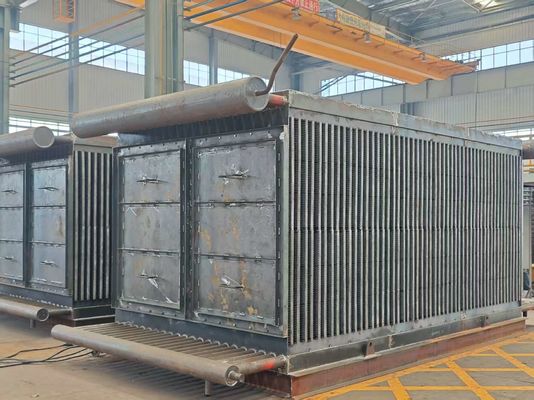

Tubes H-fin à haute performance sur mesure - Applications dans les chaudières à biomasse

Comment choisir le type d'aileron?

Des ailerons en spirale pour les gaz de combustion propres, des ailerons en H pour les conditions de cendres élevées.

Détails rapides spécifications

L'économiseur de gaz de combustion présente de nombreux avantages, l'effet sur la chaleur des gaz de combustion, le transfert vers le milieu à basse température, de manière à réduire la température de l'échappement, réduire la perte de fumée chaude,certains fabricants réutilisent la chaleur des déchets à haute température des gaz de combustion et des échangeurs de chaleur d'air, la récupération de l'air peut être utilisée comme préchauffeur d'air, utilisé pour réduire la consommation de carburant au charbon.

L'économiseur de chaudière est un dispositif mécanique indispensable pour les chaudières au charbon, et il est situé au niveau de la cheminée de la chaudière.lorsque la chaleur est captée des gaz de combustion pour préchauffer l'entrée d'eau froide ou chauffer l'eau d'alimentation de la chaudièreNos économiseurs sont généralement constitués de 20 tuyaux de chaudière à basse et moyenne pression, de tubes en acier sans soudure 20G ou de tubes en acier de qualité ASME.Il réduit la température des gaz de combustion et maximise la récupération de chaleur pour aider les clients à réduire les coûts de carburantLorsqu'il entre dans le tambour à vapeur, la température de l'eau d'alimentation est augmentée après avoir été chauffée à l'aide de l'économiseur.Le stress thermique causé par la différence de température entre la paroi du tambour à vapeur et l'eau d'alimentation est réduitNotre économiseur est un excellent et moins coûteux remplacement des tuyaux muraux d'eau de chaudière à haute température,réduisant ainsi les coûts de fabrication des chaudières au charbon.

(1) L'économiseur est un système de production de vapeur comme une chaudière.lorsque le gaz d'échappement est déchargé du cylindre du moteur à travers la vanne d'échappement, il va à la chaudière pour générer de la vapeur en chauffant l'eau.

(2) Après que ces gaz passent par l'économiseur, la température des gaz d'échappement restants est chauffée et l'eau dans l'économiseur.et il améliore l'efficacité et économise la consommation de carburant

(3) Un économiseur utilise la chaleur résiduelle des gaz d'échappement de la chaudière, qui serait autrement perdue dans l'atmosphère, pour préchauffer (dans la plupart des cas) l'eau d'alimentation dans la chaudière.Cela améliore l'efficacité de la chaudière et réduit les coûts de carburant.

Avantage concurrentiel

1Économie de carburant: après que le gaz de combustible à haute température libéré par la combustion du carburant soit transféré dans les tuyaux de paroi de l'eau de la chaudière, le superchauffeur et le réchauffeur, la température est extrêmement élevée,l'économiseur le rend idéal pour prévenir les pertes de chaleurL'économiseur situé à la fume de la chaudière réduit la température des gaz de combustion et maximise la récupération de chaleur pour réduire les coûts de carburant des clients.

2Amélioration des conditions de travail du tambour à vapeur de la chaudière: lors de l'entrée dans le tambour à vapeur, la température de l'eau d'alimentation est augmentée après avoir été chauffée à l'aide de l'économiseur.Le stress thermique causé par la différence de température entre la paroi du tambour à vapeur et l'eau d'alimentation est réduit, réduisant ainsi le rétrécissement et le gonflement du tambour à vapeur et allongeant la durée de vie.

3Réduction des coûts des chaudières au charbon: l'eau est chauffée dans l'économiseur de chaudière fabriqué à partir de matériaux à basse température.Cela rend l'économiseur un remplacement moins coûteux pour la chaudière à haute température de tuyauterie à paroi d'eau, et réduit les coûts globaux de fabrication des chaudières.

Les économiseurs doivent être dimensionnés en fonction du volume du gaz de combustion, de sa température, de la chute de pression maximale autorisée à travers la pile, du type de carburant utilisé dans la chaudière,et combien d'énergie doit être récupéréeLes économiseurs conçus uniquement pour le gaz naturel risquent de se brancher s'ils sont installés sur une chaudière au charbon et de courir un risque accru de corrosion s'ils sont installés sur une chaudière au pétrole.Certaines unités sont conçues pour maintenir les gaz de combustion au-dessus de la température de condensation, et d'autres sont fabriqués à partir de matériaux résistant à l'effet corrosif des gaz de combustion condensés.

Paramètres

*Note:HD BOILER peut personnaliser le type spécial d'économiseur selon les exigences du client.

Échangeurs de chaleur internes

1Le sous-refroidissement peut également être produit par surchauffe du gaz qui sort de l'évaporateur et se dirige vers le compresseur de gaz.

2Ces systèmes retirent la chaleur de la conduite liquide mais chauffent l'aspiration des compresseurs de gaz.

3C'est une solution très courante pour s'assurer que le gaz atteint le compresseur et que le liquide atteint la vanne.

4.Il permet également une utilisation maximale de l'échangeur de chaleur en minimisant la part des échangeurs de chaleur utilisés pour changer la température du fluide,et maximise le volume dans lequel le réfrigérant change de phase.
