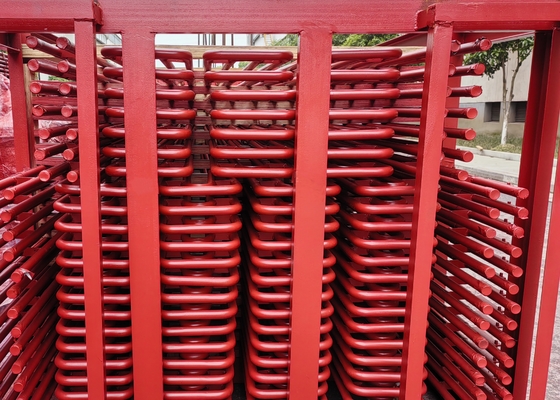

Échangeur de chaleur de chaudière à vapeur Superchauffeur de chaudière et réchauffeur à haut rendement
Détails du produit
| Matériel: | Acier au carbone | Traitement: | Furnance électrique |
|---|---|---|---|
| Essai hydraulique: | Acceptez. | Épaisseur de tube: | à appliquer |
| Ovality: | Contrôle | Condition: | Nouveau |
| Mettre en évidence |
Échangeur de chaleur de chaudière à vapeur,Réchauffeur échangeur de chaleur,Superchauffeur et réchauffeur de chaudière à haut rendement |
||
Description du produit
Échangeur de chaleur de chaudière à vapeur Superchauffeur et réchauffeur à haut rendement
Informations sur le produit
Réchauffeur
Le réchauffement de la vapeur implique le retrait de la vapeur partiellement élargie (à l'extrémité de la bouteille à haute pression de la turbine) et son retour à la chaudière dans des tuyaux de réchauffement à froid.chauffage à la même température ou à une température supérieure à celle de la vapeur surchaufféeEn termes de matériel, un système RH comprend:
| • Le tuyau de réchauffement à froid de la turbine à la chaudière |
| • Valves de sécurité sur le tuyau de réchauffement à froid |
| • Système de températeur d'urgence à pulvérisation d'eau sur un tuyau de réchauffement à froid ou un tuyau de raccordement |
| • Banque de réchauffement avec entrée et sortie |
| • Le tuyau chauffant de la chaudière à la turbine |
Superchauffeur
| Dans une chaudière sous-critique, le SH se situe entre la tête de vapeur principale et le tambour à vapeur et se compose de |
| • Tubes saturées qui transportent la vapeur du tambour vers l'en-tête d'entrée SH (lorsque les tubes SH ne sont pas directement connectés au tambour) |
| • Banques de superchauffeurs avec leurs entrées et sorties respectives |
| • Station de températeur pour STC |
| • Tête à vapeur principale avec tous les raccords et terminée par la vanne d'arrêt à vapeur principale (MSSV) |
| La vapeur du tambour de vapeur coule vers la tête principale de la vapeur, et il ne devrait pas y avoir de vanne entre les deux pour assurer le débit dans les tubes SH dans toutes les conditions afin d'éviter la surchauffe et la défaillance. |
| 1 | L'efficacité du cycle de vapeur est améliorée par une pression et une température de vapeur plus élevées ainsi que par un réchauffement. |
| 2 | La surchauffe et le réchauffement de la vapeur doivent être aussi élevés que possible: à une pression de vapeur de 120 bar et plus, l'efficacité du cycle s'améliore de ∼1% pour chaque augmentation de 20 °C de la surchauffe. |
| 3 | Par conséquent, des surchauffeurs élevés sont souhaités pour chaque bande de pression compatible avec la métallurgie de la turbine. |
Construction
Plongez le tube en serpentine dans un récipient liquide.Lorsque l'intérieur du serpent est liquide.Afin de remplir constamment tout le tube,le liquide doit être alimenté de l'extrémité inférieure du tuyau à l'extrémité supérieure du tuyau.Lorsque de la vapeur est introduite dans le tube de serpent, afin d'éviter le marteau d'eau et le blocage dû à l'accumulation de liquide froid dans le tube,La vapeur doit entrer par le haut et le condensat est déchargé par le bas..
La structure de l'échangeur de chaleur en bobine immergée peut être divisée en deux types: indetachable et détachable.Hauteur de l'emballage et matériau utiliséLe choix des matériaux de joints peut être déterminé par l'utilisation de la pression, de la température et de la nature du milieu dans l'équipement.
Fonction
Échangeur de chaleur en bobine immergé, généralement utilisé pour le refroidissement, la condensation ou le chauffage, le refroidissement et l'évaporation du milieu à l'extérieur du tube.
Ses avantages sont une structure simple, un faible coût et un fonctionnement et une gestion pratiques.il est souvent utilisé comme composant de transfert de chaleur dans les réacteurs à petite surface de transfert de chaleur.
Inconvénients: généralement, la vitesse moyenne dans le récipient est très faible, de sorte que le coefficient de transfert de chaleur à l'extérieur du tuyau est faible.le degré de débordement de tous les endroits dans le conteneur est à peu près similaireL'équipement était encombrant.Il ne convenait pas à un échangeur de chaleur avec une grande surface d'échange de chaleur.
Matériel
Le matériau du superchauffeur et du chauffe-eau est constitué de tuyaux en acier, de cuivre, d'autres métaux non ferreux, de tuyaux en céramique, de tuyaux en graphite, etc.
