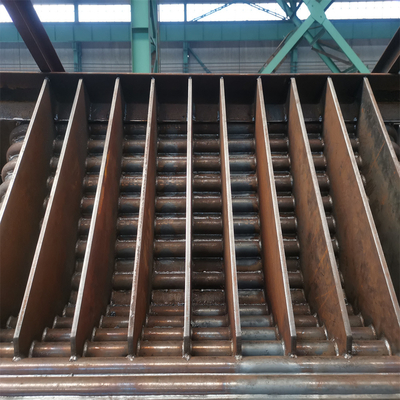

Centrale à haute pression extérieure de chauffage de soudure à l'arc électrique d'argon de mur de membrane de chaudière

Mur extérieur de chauffage à haute pression de membrane de chaudière de centrale de soudure à l'arc électrique d'argon

Description de mur de l'eau de membrane

Le mur de l'eau de membrane est une structure hermétique se composant des tuyaux et des ailerons. Les avantages sont moins de fuite d'air dans le four ; peuvent utiliser le mur de pose de conduites, moins de charge sur la structure métallique et de plus peu coûteux de la chaudière ; structure facile à utiliser de suspension et améliorer le système de dilatation thermique, approprié à la production mécanisée à grande échelle, taux élevé d'assemblée, capacité de stockage à basse température et raccourcir l'étoile- et le temps d'arrêt. L'inconvénient est que le processus de fabrication est complexe. Le mur de l'eau de membrane est employé souvent dans la grande capacité, la haute température et les chaudières à haute pression.

Selon le processus de fabrication différent, le mur de l'eau de membrane peut être divisé en trois types (voir la fig. 1) : des tubes d'aileron 1.rolled sont soudés dans les rangées, avec la charge de travail moins de soudure, mais les tubes d'aileron sont chers. le tube 2.bare et l'aileron (acier plat) sont soudés en rangées, qui a le bas coût matériel et peut facilement répondre aux exigences de divers lancements, mais en acier plat exige la haute précision et l'equipment.3 de finition. La soudure par fusion nue de tube, les ailerons entre les tubes sont constituées en remplissant fil de soudure, en grande partie utilisé pour le petit lancement entre les tubes. Le lancement entre les tubes du mur de l'eau de membrane est lié aux facteurs tels que la pression de chaudière et la charge thermique de four, habituellement s/d est 1.2-1.5.

La surface de chauffage disposée sur le mur intérieur du four est principalement refroidie par l'eau, qui s'appelle le mur de l'eau. C'est la surface de chauffage d'évaporation principale de la chaudière de centrale. Les fonctions principales du mur de l'eau sont :

(1) absorbant la chaleur rayonnante dans le four, chauffant l'eau dans la vapeur saturée ;

(2) protègent le mur de four, simplifient la structure du mur de four, réduisent le poids du mur de four, qui est principalement dû à l'absorption de la chaleur rayonnante dans le mur de l'eau de mur de four, de sorte que la température du mur de four soit réduite ;

(3) l'absorption de la chaleur dans le four, la conduite refroidie à gaz à la température laissée par la sortie de four, qui est salutaire pour réduire la scorification dans le four et pour empêcher la scorification dans la sortie de four ;

(4) le mur de l'eau absorbe la chaleur rayonnante à température élevée dans le four et a le bon effet de transfert de chaleur, ainsi il peut réduire la consommation de chaudière et le coût en acier de chaudière.

Avantages

scellage 1.ensure du mur de four et réduire la fuite d'air dans la chambre de combustion.

plein refroidissement par l'eau 2.realize de la chambre de combustion, qui est utile d'empêcher la formation de coke dans le cas de la combustion intensifiée.

3. de petite capacité du stockage de chaleur, chauffage rapide de chambre de combustion et refroidissement rapide, peut raccourcir le temps de refroidissement du début et de l'arrêt de chaudière.

4.it est approprié pour utiliser le mur de four de tuyau, qui réduit considérablement la charge du cadre de chaudière et est commode pour la suspension.

5.compared avec le tube optique, le pouvoir absorbant de la chaleur du tube est amélioré.

le degré de la pré-combinaison 6.the de composants de chaudière est amélioré, qui est commode et réduit la charge de travail d'installation.

Spécifications de mur de l'eau de membrane

Note

Contrôle de qualité

1. Aire de fabrication de 200 000 mètres carrés

2. 150 ingénieurs

3. 400 soudeuses codées

4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)

5. Permis de classe-Un pour la chaudière de conception et de fabrication

6. Système de qualité de 9001:2008 d'OIN

7. Certificat d'ASME des chaudières de puissance

8. ASME autorisation de timbre de “S”, de “U” et de NOTA:

Introduction de société

Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
