| Lieu d'origine: | LA CHINE |
| Nom de marque: | HD BOILER |
| Certification: | ISO9001 , SGS , TUV , ASME , EN |
| Numéro de modèle: | Tube d'aileron en spirale |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage de cadre de fer |
| Délai de livraison: | 30 - 60 jours |
| Conditions de paiement: | Western Union |
| Capacité d'approvisionnement: | 1500 tonnes par mois |
| Matériel de tube: | SA 210 GR.A1 | Matériel d'aileron: | CS |
|---|---|---|---|
| nom de produit: | Tube d'aileron de spirale de chaudière | Emballage: | Cadre en acier |
| Application: | Système de chaudière et système industriel | Certificat: | ISO9001, ASME, EN, GV |
| Surligner: | Tube d'aileron industriel de chaudière de rendement élevé,Tube d'aileron de spirale de chaudière d'acier inoxydable,Tube d'aileron de spirale de chaudière de SA 210 |
||

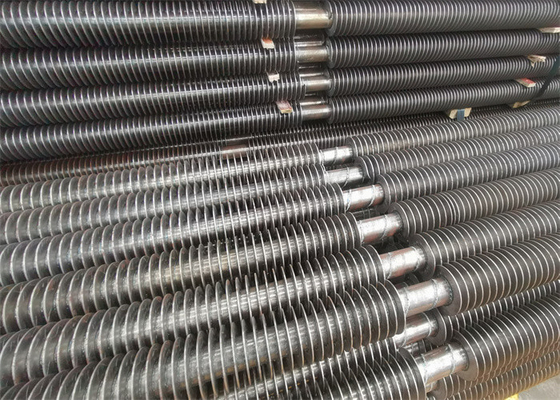

Tube d'aileron industriel de spirale de chaudière d'acier inoxydable de rendement élevé pour l'échange thermique
Introduction générale
Actuellement, les tubes en acier à ailettes en spirale en grande partie s'enroulent, les soudures à haute fréquence et les tubes en acier à ailettes en spirale de soudure. Les tubes en acier à ailettes de spirale intergal ont le produit devenu de renouvellement de t des trois types ci-dessus de tubes en acier à ailettes en spirale en raison de sa longue durée de vie, représentation de transfert de chaleur et évident stables chaque effet économisant. Leurs avantages sont montrés dans les aspects suivants :
1. Longue durée de vie, plus de 3 fois tant que cela d'enrouler les tubes en acier à ailettes soudés.
2. Soudure à l'arc de racine d'aileron et tube et surface douce des ailerons complètement éliminer le phénomène de l'accumulation de cendre, cendre branchant et scorifiant d'autres formes de tubes d'aileron dus au pliage inégal de la racine d'aileron.
3. La technologie à laminage à chaud est poursuivie pour améliorer la densité, la limite conventionnelle d'élasticité, la résistance à la traction et la résistance à l'usure de la construction métallique.
4. Puisque l'aileron et le tube sont intégraux et distribués dans la bande en spirale, la portance de pression de tubes à ailettes en spirale intégraux est plus de 3 fois de cela des tubes et tuyaux sans soudure, en acier avec la mêmes épaisseur et diamètre intérieur.
5. Résistance à l'usure, qui résout le problème de l'usage sérieux de la surface de chauffage convectrice de la chaudière à charbon due à la vitesse du vent élevée et à la concentration élevée en cendre (particulièrement chaudières à lit fluidisé de circulation).
6. La structure intégrale d'aileron-tube élimine complètement la résistance thermique de contact que l'autre structure d'aileron-tube ne peut pas surmonter. En outre, la section longitudinale de l'aileron est structure trapézoïdale, ainsi l'efficacité de transfert de chaleur est améliorée dans la plus large mesure possible.
7. L'échange thermique extérieur augmenté de l'aileron en spirale intégral est adopté. Dans les mêmes conditions de travail, le coefficient de transmission de chaleur du faisceau de tubes est 3.5-5.5 fois de cela des tubes et tuyaux sans soudure, en acier avec la mêmes épaisseur et diamètre intérieur, et deux fois de cela du tube d'acier d'aileron en spirale soudé avec les mêmes spécifications.
8. Les ailerons et les tubes sont structure intégrale, ainsi ils peuvent être employés dans l'environnement à hautes températures et dur. Il n'y aura aucune instabilité de la représentation de transfert de chaleur provoquée par la relaxation et le rejet des ailerons sous d'autres formes de tubes en acier à ailettes.
Les tubes à ailettes en spirale sont très utilisés dans la récupération de chaleur de l'économiseur de chaudière, du préchauffeur d'air, et de la chaudière de chaleur résiduelle, aussi bien que de l'équipement d'échange thermique dans l'industrie chimique, le récipient à pression et d'autres domaines. La capacité d'unités utilisées dans les chaudières a également grimpé de petit jusqu'à grand, et leurs applications augmentent jour après jour. Actuellement, beaucoup de fabricants professionnels en Chine peuvent produire le soudage par résistance à haute fréquence, tubes à ailettes en spirale de soudure, et l'équipement de production et la technologie des tubes à ailettes ont été développés, conçus et fabriqués de l'importation, de la digestion et de l'absorption à l'autodéveloppement. La qualité a atteint les conditions des normes étrangères avancées.
Avantages d'utiliser les tubes à ailettes :
1. le secteur de transfert de chaleur est augmenté dans l'espace efficace pour améliorer l'effet de transfert de chaleur.
2. Réduisez l'espace d'occupation de la surface de transfert de chaleur et réduisez son volume, particulièrement pour des chaudières de rapide-chargement.
3. Réduisez le coût d'équipement et améliorez la sécurité de l'équipement.
4. En raison de la diminution de la chute de pression latéral de l'eau, le coût d'opération est réduit.
5. La rigidité des tubes à ailettes sont augmentées, et la résistance séismique du tube est améliorée.
Méthode de fabrication
Des tubes à ailettes en spirale peuvent être fabriqués par de diverses manières. Actuellement, il y a plusieurs méthodes de fabrication principales pour les tubes à ailettes utilisés dans des échangeurs de chaleur tels que des chaudières et des récipients à pression.
Tube à ailettes à haute fréquence de spirale de soudage par résistance
Le tube à ailettes à haute fréquence de spirale de soudage par résistance est un peu courant à haute fréquence importé dans les pièces soudées. À l'aide de la chaleur de résistance produite par le courant par la surface de contact des joints soudés et des secteurs adjacents, la surface de contact soudée peut atteindre l'état en plastique de fonte ou semi-fondant, alors de la pression appropriée est appliquée à la surface de contact soudée, de terminer les travaux de soudure des tubes à ailettes.
Tube à ailettes soudé de spirale
Le tube à ailettes de soudure de spirale est un genre de remplisseur en métal avec un point de fusion inférieur à cela de la pièce soudée, et puis de chauffer la température de soudure. Quand la pièce soudée ne fond pas, la soudure fondant bien mouille et soude, et forme le joint de soudure selon l'expansion et la dispersion du point de contact de la pièce soudée, de ce fait accomplissant la soudure du tube à ailettes en spirale.
Tube à ailettes de spirale intégrale
Le tube à ailettes de spirale intégrale est constitué par l'extrusion et le lien du tube à parois épaisses (tube de billette) dans l'état du chauffage continu de fréquence moyenne. On le connaît comme dernière méthode de fabriquer le tube à ailettes sur le marché intérieur. Il est développé par une société domestique et le tube à ailettes intégral recherché et développé aussi bien que l'équipement intégral auto-manufacturé de manufacturine de tube à ailettes ont été appliqués pour des brevets.
Contrôle de qualité
| 1 | Essai au choc et rapport de calcul de force avec l'information documentaire appliquée. |
| 2 | (Inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de l'électrode. |
| 3 | Rayon X, γ-Ray et rapport d'inspection pénétrant liquide d'essai (couture de soudure) : pour assurer la qualité de la chaudière entière. |
| 4 | Rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard. |
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
