| Lieu d'origine: | La Chine |
| Nom de marque: | HD BOILER |
| Certification: | ISO9001 , ASME , EN3834 |
| Numéro de modèle: | Économiseur |
| Quantité de commande min: | 1 ensemble/ensembles 10tons |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage navigable |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | Western Union, L/C, T/T |
| Capacité d'approvisionnement: | 500 tonnes par mois |
| Matériel: | Acier au carbone | Utilisation: | Chaudière de la puissance Plant/CFB |
|---|---|---|---|
| Type: | Circulation naturelle | Structure: | Tube chaud/eau |
| Sortie: | Eau chaude/vapeur | Carburant: | Charbon/gaz/à mazout, la chaleur de l'eau |
| Surligner: | Tube d'aileron inoxydable de circulation naturelle,Économiseur inoxydable de tube d'aileron,Tube d'aileron inoxydable de chaudière de CFB |
||

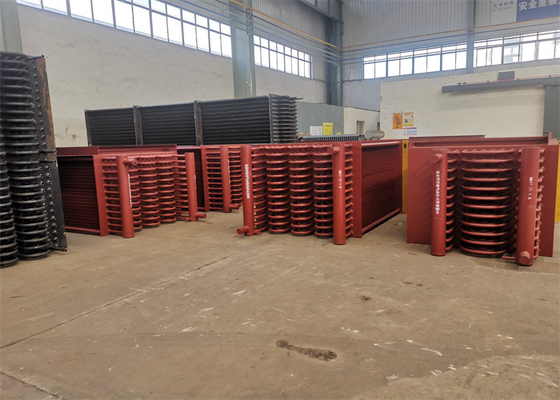

Économiseur en acier naturel de tube d'aileron de la circulation SA-106B avec la norme de l'en-tête ASME
Fonctions d'économiseur de chaudière
Il y a trois étapes de l'eau d'alimentation dans la chaudière de chauffage dans la vapeur surchauffée : préchauffage, évaporation, et surchauffe d'eau d'alimentation. Les trois étapes sont de finition sur trois surfaces de chauffage différentes. Le circuit de vapeur et d'eau de chaudière se composent de trois surfaces de chauffage différentes aussi bien que de leurs tuyaux de communication. Les économiseurs de chaudière sont l'un d'entre eux, et il est exact l'équipement pour préchauffer l'eau d'alimentation. Ainsi, c'est la surface de chauffage avec la plus basse température pour le fluide de fonctionnement de chaudière dans le circuit de vapeur et d'eau de chaudière. Le dépassement liquide de travail par cet équipement est l'eau monophasique (économiseur de non-ébullition).
Nous pouvons summerize les fonctions des économiseurs en tant que ci-dessous :
1. économie de combustible : les économiseurs sont placés à la partie arrière de chaudières. Cette manière peut diminuer les températures de fumée et de gaz, ainsi pour sauver des carburants.
2.improve les conditions de travail des tambours de vapeur : en raison des économiseurs, la température de l'eau d'alimentation est augmentée en entrant dans le tambour de vapeur. Elle réduit la différence de la température entre l'eau d'alimentation et la contrainte thermique de tambour de mur aussi bien que de vapeur de tambour de vapeur, de sorte qu'elle améliorent les conditions de travail des tambours de vapeur et augmentent la durée de vie.
3.reduce le coût de fabrication de chaudière : pour l'eau d'alimentation est chauffé dans les économiseurs de chaudière. L'utilisation des pièces de rechange de basse température comme économiseurs de chaudière de remplacer certains de panneaux de mur à hautes températures chers de l'eau réduit le coût pour fabriquer des chaudières.
Description de produit
·Les économiseurs de chaudière réutilisent la fumée épuisée pour préchauffer l'eau d'alimentation entrant dans la chaudière.
·Essentiellement un échangeur de la mini-chaleur, économiseurs améliorent la représentation de chaudière tout en augmentant le rendement du carburant.
·En augmentant rapidement la température d'eau d'alimentation par la fumée capturée, les économiseurs apportent également une amélioration significative dans la génération de vapeur et le temps de réponse.
Spécifications techniques
Structure matérielle
Se compose d'un sérieux des tubes d'aileron en spirale, des en-têtes de l'admission et du débouché, de la courbure, du cadre et d'autres auxiliaires.
Disposition de structure
Dans la ligne/disposition décalée.
Fonction
(1) l'économiseur est un système de génération de vapeur comme comme une chaudière. quand la décharge de gaz d'échappement du cylindre de moteur par la soupape d'échappement il va à la chaudière pour produire de la vapeur par la chauffage de l'eau.
(2) après ceux gaz il passe par l'économiseur que la température restante de gaz d'échappement est chauffée l'eau dans l'économiseur. il aident à produire de la vapeur, et il améliore l'efficacité et sauve la consommation de carburant
(3) un économiseur emploie la chaleur résiduelle de l'échappement de chaudière, qui autrement serait perdu à l'atmosphère (dans la plupart des cas) préchauffent l'eau d'alimentation dans la chaudière. Ceci améliore l'efficacité de chaudière et réduit des coûts du combustible.
Variété
Économiseur de service de chaudière
| 1 | HDB produit des économiseurs pour les chaudières de service, qui inclut des chaudières remplies de combustible par le charbon, le bois, le pétrole, ou d'autres combustibles solides pour produire l'électricité à partir de la vapeur à haute pression de la chaudière. |
| 2 | Ces économiseurs sont habituellement situés dans le passage arrière de la chaudière et orientés avec les tubes fonctionnant horizontalement. L'eau d'alimentation de chaudière fonctionne par les circuits d'économiseur dans la direction opposée de l'écoulement de gaz (appelé le contre-courant). |
| 3 | Des tubes nus sont typiquement utilisés afin de réduire au minimum la cendre encrassant, mais la conception d'un certain OEM de chaudière leurs économiseurs avec les tubes à ailettes, ou en spirale ou longtemps à ailettes. |
| 4 | HDB peut produire des éléments d'économiseur avec nu, spirale à ailettes, ou longs tubes à ailettes, et si vous préférez, nouvelle conception votre unité à un des autres tube-types. HDB peut également fabriquer des en-têtes de rechange pour tous les économiseurs de service de chaudière. |
Économiseur de chaudière de paquet
| 1 | HDB a les capacités de fabrication uniques les ingénieurs d'Optimus profitent dont pleinement en concevant les économiseurs acides sulfuriques et les surchauffeurs d'usine. |
| 2 | Souvent ceci permet aux unités d'Optimus d'être configurées pour les efficacités de transfert de chaleur plus élevée qui des résultats dans une condition réduite de superficie et, par conséquent, un produit à plus bas prix. |
| 3 | HDB utilise ses capacités sur place à l'aileron et plier les tubes, machine et fabriquer les en-têtes, perceuse les tubesheets, couper et préparer tous les matériaux enfermants, et exécute toutes les pièce de pression et soudures enfermantes. |
| 4 | Ceci donne à HDB plus de contrôle de l'ordre et du programme de fabrication qui nous a aidés à réaliser un disque remarquable de représentation de la livraison de période active. |
Économiseur de HRSG
| 1 | Des économiseurs pour les modules d'aujourd'hui de HRSG sont configurés avec les fintubes qui accrochent verticalement. HDB a fabriqué des bobines d'économiseur pour pratiquement toutes les sociétés d'OEM de HRSG et comprend les caractéristiques uniques de chacun. |
| 2 | Dans de nombreux cas, les utilités désirent améliorer leurs économiseurs de l'acier au carbone simple à un matériel d'alliage pour aider à résister à la corrosion accélérée par écoulement (FAC) à l'intérieur des en-têtes et des courbures de tube. |
| 3 | HDB est un guichet unique pour la fabrication d'économiseur parce que nous préparons tous les matériaux et effectuons toute les soudure de pièce et d'attachement de pression, de finning les fintubes, fabriquant les en-têtes, et assembler le paquet de bobine. |
Critères de fabrication et d'acceptation
| · | JB/T6512 « chaudière avec des états en spirale à haute fréquence d'une technologie manufacturière de tube d'aileron de soudage par résistance » |
| · | HG/T3181 « tube d'aileron en spirale à haute fréquence de soudage par résistance » |
| · | « États techniques d'essai en spirale du tube JB/T6511 à ailettes. » |
| · | JB1611 « états d'ensemble de boîte de crinière de tube de chaudière » |
| · | JB/T1612 « états pressurufacturing de chaudière. » |
| · | JB16I3 « pièces de pression de chaudière soudant des conditions. » |
Paramètres
| Nom | Économiseur |
| caractéristiques de tube à ailettes | unité (millimètres) |
| Tuyau nu (OD) | 25-165 |
| tuyau nu (épais) | 2-8 |
| thicks à ailettes | 0.6-3.0 |
| taille à ailettes | 5-30 |
| lancement de fil de tube à ailettes | 5-30 |
| longueur de tube à ailettes | ≤12000 |
*Note : La CHAUDIÈRE de HD peut a annoncé le type particulier d'économiseur selon l'exigence de client.
