Mur bas de membrane de chaudière du tube SA192 avec l'en-tête divers

Le tube bas standard SA192 d'ASME a fait le mur de membrane de chaudière avec l'en-tête divers

Lancement de produit

Les panneaux de mur de l'eau sont la surface de chauffage principale des chaudières, composée de nombres de rangées des tubes en acier, disposées autour du coin de chaudière. Est à l'intérieur l'écoulement de l'eau ou la vapeur, et l'extérieur accepte la chaleur de la flamme dans le four de la chaudière, absorbant principalement la chaleur de rayonnement des produits à hautes températures de combustion dans le four. Le fluide de travail se lève dans lui et s'évapore par la chaleur.

Le type principal de panneaux de mur de l'eau que notre société fabriquent est mur de membrane.

Le mur de l'eau de membrane est une structure hermétique se composant des tuyaux et des ailerons. Les avantages sont moins de fuite d'air dans le four ; peuvent utiliser le mur de pose de conduites, moins de charge sur la structure métallique et de plus peu coûteux de la chaudière ; structure facile à utiliser de suspension et améliorer le système de dilatation thermique, approprié à la production mécanisée à grande échelle, taux élevé d'assemblée, capacité de stockage à basse température et raccourcir l'étoile- et le temps d'arrêt. L'inconvénient est que le processus de fabrication est complexe. Le mur de l'eau de membrane est employé souvent dans la grande capacité, la haute température et les chaudières à haute pression.

Selon le processus de fabrication différent, le mur de l'eau de membrane peut être divisé en trois types : des tubes d'aileron 1.rolled sont soudés dans les rangées, avec la charge de travail moins de soudure, mais les tubes d'aileron sont chers. le tube 2.bare et l'aileron (acier plat) sont soudés en rangées, qui a le bas coût matériel et peut facilement répondre aux exigences de divers lancements, mais en acier plat exige la haute précision et l'equipment.3 de finition. La soudure par fusion nue de tube, les ailerons entre les tubes sont constituées en remplissant fil de soudure, en grande partie utilisé pour le petit lancement entre les tubes. Le lancement entre les tubes du mur de l'eau de membrane est lié aux facteurs tels que la pression de chaudière et la charge thermique de four, habituellement s/d est 1.2-1.5.

Spécifications

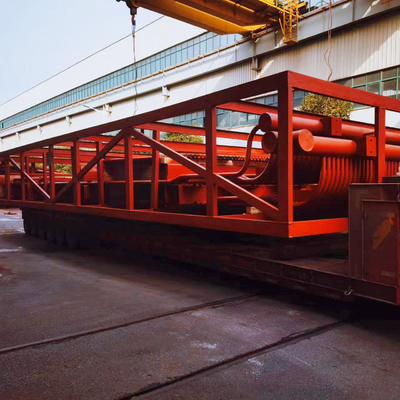

Les images ci-dessus sont des murs de membrane pour un projet du Pakistan avec des détails des spécifications ci-dessous :
