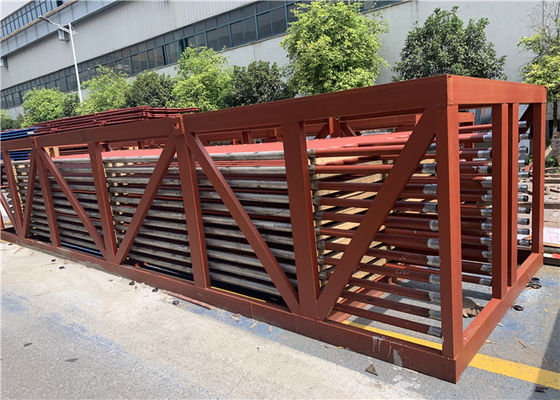

L'économiseur TUV de chaudière aquatubulaire de centrale a délivré un certificat
Détails du produit
| Matériel: | Acier au carbone/acier inoxydable etc. | Étendue des applications: | Centrale, la vie, industrielle |
|---|---|---|---|
| Type: | Circulation/une fois traversant naturels | Certificat: | OIN, ASME |
| Sortie: | Eau chaude/vapeur | Carburant: | Charbon/gaz/à mazout, la chaleur de l'eau |
| Mettre en évidence |
Une fois par l'économiseur de chaudière,Une fois par l'économiseur de tube de l'eau,Économiseur de centrale de TUV |
||
Description du produit
Norme ASME d'économiseur de chaudière de pièces de rechange de chaudière de tube d'eau de centrale électrique
Présentation du produit
Nous pouvons fabriquer trois types d'économiseur de chaudière, économiseur à tube nu, économiseur à tube à ailettes en H et économiseur à tube à ailettes en spirale.L'économiseur à tube à ailettes en H est un économiseur d'échangeur de chaleur à haut rendement qui est composé de tubes à ailettes en H.
Comparé à l'économiseur à tube nu, l'économiseur à tube à ailettes en H peut agrandir la zone d'échange de chaleur et réduire le nombre de tubes.Il peut également augmenter la zone d'écoulement des gaz de combustion afin de réduire la vitesse d'écoulement des gaz de combustion et l'abrasion.
Le tube à ailettes en H peut être fabriqué sous forme de tubes à ailettes doubles en H, avec une rigidité élevée pour s'adapter à une longue rangée de tubes.
L'économiseur à ailettes en spirale est un équipement de transfert de chaleur nouvellement conçu, composé de tubes à ailettes en spirale pour surmonter l'abrasion grave et le court temps de service.
spécification
| La description | Économiseur de chaudière |
| Matériel | Acier allié(SA213T22), Acier Carbone(SA210C ) etc. |
| Norme matérielle | ASTM, EN ou ISO, etc. |
| Dimension | Personnalisation |
| Poids | Min : 10 tonnes Max. : 200 tonnes |
|
Fabrication traiter |
Matériau → Lingot → Laminage à chaud/à froid → Traitement thermique (Normalisation + revenu) → Inspection → Tube de cintrage → Assemblage → Inspection → RT → Traitement thermique (recuit) → Test de pression hydraulique → Peinture → Emballage |
Spécifications techniques
1.Structure de construction
Se compose d'un sérieux de tubes à ailettes de type H, les en-têtes d'entrée et de sortie, le coude, le cadre et d'autres auxiliaires.
2. Disposition de la structure
Disposition en ligne / décalée.
Les fonctions
1. Absorber la chaleur des gaz à haute température, réduire la température des gaz d'échappement, réduire la consommation de gaz, économiser du carburant.
2. L'eau d'alimentation est chauffée dans un économiseur avant d'entrer dans le tambour à vapeur, réduisant ainsi l'absorption de chaleur de l'eau d'alimentation à la surface de chauffage, qui peut utiliser un économiseur au lieu d'une surface de chauffage par évaporation à coût élevé et des économies de coûts.
3. L'économiseur augmente la température de l'eau d'alimentation, lorsque l'eau d'alimentation entre dans le tambour à vapeur, l'écart de température de la paroi est diminué, la contrainte thermique diminue en conséquence et prolonge la durée de vie du tambour.
Variété
Économiseur de chaudière utilitaire
| 1 | HDB produit des économiseurs pour les chaudières utilitaires, qui comprennent des chaudières alimentées au charbon, au bois, au pétrole ou à d'autres combustibles solides pour produire de l'électricité à partir de la vapeur à haute pression de la chaudière. |
| 2 | Ces économiseurs sont généralement situés dans la passe arrière de la chaudière et orientés avec les tubes fonctionnant horizontalement. L'eau d'alimentation de la chaudière traverse les circuits de l'économiseur dans le sens opposé du flux de gaz (appelé contre-courant). |
| 3 | Les tubes nus sont généralement utilisés afin de minimiser l'encrassement des cendres, mais certains équipementiers de chaudières conçoivent leurs économiseurs avec des tubes à ailettes, en spirale ou à ailettes longues. |
| 4 | HDB peut produire des éléments d'économiseur avec des tubes nus, à ailettes en spirale ou à ailettes longues, et si vous préférez, reconcevez votre unité à l'un des autres types de tubes.HDB peut également fabriquer des collecteurs de remplacement pour tous les économiseurs de chaudières utilitaires. |
Paquet Chaudière Économiseur
| 1 | HDB possède des capacités de fabrication uniques dont les ingénieurs d'Optimus tirent pleinement parti lors de la conception d'économiseurs et de surchauffeurs d'usines d'acide sulfurique. |
| 2 | Souvent, cela permet aux unités Optimus d'être configurées pour des efficacités de transfert de chaleur plus élevées, ce qui se traduit par une exigence de surface réduite et, par conséquent, un produit moins cher. |
| 3 | HDB utilise ses capacités sur site pour affiner et plier les tubes, usiner et fabriquer les collecteurs, percer les plaques tubulaires, couper et préparer tous les matériaux de tubage et effectuer toutes les soudures des pièces sous pression et du tubage. |
| 4 | Cela donne à HDB plus de contrôle sur la séquence et le calendrier de fabrication, ce qui nous a permis d'atteindre un record remarquable de performances de livraison dans les délais. |
Économiseur HRSG
| 1 | Les économiseurs pour les modules HRSG d'aujourd'hui sont configurés avec des tubes fin qui pendent verticalement.HDB a fabriqué des bobines d'économiseur pour pratiquement toutes les sociétés OEM HRSG et comprend les caractéristiques uniques de chacune. |
| 2 | Dans de nombreux cas, les services publics souhaitent mettre à niveau leurs économiseurs en passant de l'acier au carbone ordinaire à un matériau allié pour aider à résister à la corrosion accélérée par l'écoulement (FAC) à l'intérieur des collecteurs et des coudes de tube. |
| 3 | HDB est un guichet unique pour la fabrication d'économiseurs, car nous préparons tous les matériaux et effectuons toutes les pièces sous pression et le soudage des fixations, depuis l'ailette des tubes à ailettes, la fabrication des en-têtes et l'assemblage du faisceau de bobines. |
*Remarque : La CHAUDIÈRE HD peut personnaliser un type spécial d'économiseur selon les exigences du client.
Test
| 1 | Le dernier type de machine à cintrer en «U» est utilisé pour le cintrage à froid de précision des tubes. |
| 2 | Le cintrage est effectué pour tous les types d'échangeurs de chaleur, de condenseurs, d'économiseurs, de tubes de chaudière en acier inoxydable sans soudure ainsi que soudés. |
| 3 | À la suite de la flexion en «U», les tubes sont testés hydrauliquement et soulagés si nécessaire. |
| 4 | Des pièces de maquette sont également préparées pour déterminer la réduction d'épaisseur sur la partie pliée. |
| 5 | Un ressuage sur la partie pliée est effectué pour détecter les fissures, les défauts ou tout type de défaut. |
| 6 | Un emballage spécial est fourni pour éviter tout dommage pendant le transport. |
