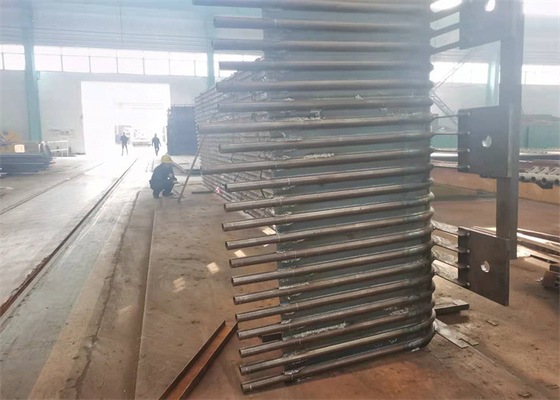

ASME a clouté la haute pression de panneau de mur de l'eau de centrale

Un waterwall dans une chaudière est un mur de four qui est composé du réfractaire et des tubes dans une chaudière de tuyau d'eau. Les tubes sont également espacés et se relient généralement aux en-têtes qui à leur tour sont reliés de nouveau à la banque se produisante principale de la chaudière. Ils atteignent un objectif de deux fois ici dans cette chaleur de capture qui s'échapperait autrement à l'atmosphère et aiderait à chauffer l'eau dans la chaudière. Et ils également aider à maintenir le réfractaire frais (relativement parlant) ceci empêche la délitescence du réfractaire.

Les panneaux de mur de l'eau avec des goupilles se sont habituellement étendus verticalement sur le mur intérieur du mur de four, il est principalement employé pour absorber la chaleur rayonnante émise par la flamme et la fumée à hautes températures dans le four. C'est le type principal de surface de chauffage de évaporation de toutes sortes de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de chaudière. En raison du refroidissement et de la protection du mur de four, ainsi du nom.

Le mur de l'eau a été à l'origine conçu pour ne pas être chauffé, mais pour refroidir le four des dommages à hautes températures. Plus tard, en raison de sa bonne fonction d'échange thermique, il a graduellement remplacé le tambour de vapeur comme partie de chauffage principale de la chaudière.

La surface de chauffage évaporative, qui est étendue sur le mur intérieur de la chambre de chaudière et se compose de beaucoup de tuyaux parallèles. La fonction du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans la chambre de four, produire de la vapeur ou de l'eau chaude dans le tuyau, et réduit la température du mur de four pour protéger le mur de four. Dans une chaudière de grande capacité, la température de flamme dans le four est très haut, l'intensité du rayonnement thermique est très grande. Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière sont absorbés par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes prennent mur de refroidissement par l'eau comme surface de chauffage principale d'évaporation.

Avantages de mur de l'eau de membrane

1). Pour garantir le leakproofness du mur de four et réduire la fuite d'air de la chambre de combustion.

2). Pour réaliser le plein refroidissement par l'eau de la chambre de combustion, et le mur de l'eau de membrane d'accessoires de chaudière est avantage pour empêcher cokéfier dans l'état de la mise à feu supplémentaire.

3). La capacité de stockage thermique est petite, le chauffage de la chambre de combustion est rapide et le refroidissement est également rapide, qui pourrait raccourcir le temps de refroidissement du début de la chaudière et le four s'est arrêté.

4). Il est bon d'adopter le dessus a soutenu le mur refroidi à l'eau et il pourrait réduire la charge du cadre de chaudière, qui est avantage à surplomber.

5) Comparé aux tubes nus, le mur de l'eau de membrane améliore le pouvoir absorbant de la chaleur de tubes.

6) Le mur direct de l'eau de membrane de chaudière d'usine a pu améliorer le degré préliminaire de combinaison de pièces de chaudière et réduire la charge de travail d'installation.
