Bobine de surchauffeur de l'acier au carbone ASME SA178 9000mm

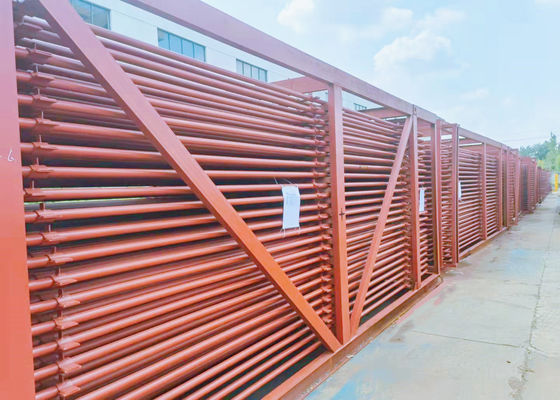

Bobine de surchauffeur de l'acier au carbone ASME SA178 60x4.6x9000mm embarquée par le conteneur

Paramètres : Bobine de surchauffeur

Principe de fonctionnement

Le surchauffeur est la pièce qui chauffe la vapeur de la température de saturation au surchauffeur par la chaudière. Ce s'appelle également le surchauffeur.
Le surchauffeur peut être divisé en type de convection, type rayonnant et type semi-rayonnant selon le mode de transfert de chaleur ;
Selon les caractéristiques de la structure, il peut être divisé en type serpentin de tube, type d'écran, type de mur et type de mur.
Ils tous se composent d'un certain nombre de tuyaux et de tubulure parallèles d'admission et de débouché.
La plupart des chaudières industrielles n'ont pas des surchauffeurs parce que beaucoup de processus industriels et d'utilités exigent seulement la vapeur saturée.
Des surchauffeurs sont généralement installés dans des centrales, des locomotives et des chaudières marines pour améliorer l'efficacité thermique de la centrale à vapeur entière.

Lancement de produit

Le réchauffeur est réellement un genre de surchauffeur de vapeur qui chauffe la vapeur à basse pression après travail et atteint une certaine température. Le rôle du réchauffeur autre améliore l'efficacité thermique de la circulation dans la centrale, et fait la température de vapeur de la dernière lame d'étape de la turbine à vapeur commandée dans la marge permise.
Un réchauffeur est une chaudière qui convertit la vapeur d'une turbine à vapeur en vapeur surchauffée.
Le réchauffeur a deux fonctions : on est de réduire l'humidité de la vapeur d'eau, qui est salutaire pour protéger la lame de turbine de turbines ;
En second lieu, l'efficacité interne relative et absolue de la turbine à vapeur peut être améliorée.

Détails

• Surchauffeur

Généralement 30 | 60 millimètres. Le type le plus commun de surchauffeur d'écoulement est tube serpentin. Il a un groupe plus intensif de tube, décorer dans 450 | 1000 conduite de ℃ de la température de fumée, fumée d'érosion verticale et latérale. La fumée transfère principalement la chaleur dans le tuyau par la convection, et une partie de la chaleur est absorbée par rayonnement. Le surchauffeur de type plat se compose d'une pluralité d'écrans de tube, disposée dans la partie supérieure du four ou au débouché, appartenant au type surchauffeur de rayonnement ou de semi-rayonnement. L'ancien absorbe la chaleur rayonnante de la flamme de four, alors que ce dernier absorbe également de la chaleur de convection. Dans des chaudières de centrale au-dessus de MPA 10, le type d'écran et le type serpentin surchauffeur sont utilisés généralement pour augmenter l'absorption de la chaleur. Le surchauffeur de mur appliqué sur le mur intérieur du four est le surchauffeur rayonnant, qui est rarement utilisé. Le surchauffeur fixé au mur est utilisé dans la chaudière de centrale de grande capacité pour former le mur de la conduite de dessus et de convection de four. L'image montre à la disposition des plusieurs le surchauffeur. Les chaudières industrielles de petite capacité avec le surchauffeur peuvent répondre aux exigences seulement avec le surchauffeur d'étape unique.

• Réchauffeur

La disposition de réchauffeur suit la disposition de surchauffeur, y compris la convection, le rayonnement et le semi-rayonnement.

Le réchauffeur de convection a l'inversion d'écoulement, l'écoulement en aval et l'écoulement mélangé, la bobine simple, le double type de bobine, de multi-bobine, parallèle et décalé, vertical et horizontal, parallèles à la paroi frontale et à la perpendiculaire à la paroi frontale. Le réchauffeur de convection est le réchauffeur principal qui absorbe la chaleur de convection.

Le réchauffeur rayonnant se rapporte au rayonnement de absorption de four de réchauffeur.

les réchauffeurs Semi-rayonnants (surchauffeur de plat) se rapportent aux réchauffeurs qui absorbent plus de rayonnement du four (plus de 1/2 de toute la chaleur).

Le principe matériel de sélection du réchauffeur est identique que celui du surchauffeur. Puisque le réchauffage de la vapeur est inférieur au surchauffeur dans la capacité de refroidissement, la température de mur de conception est généralement plus haute que celle du surchauffeur du même niveau de température. Des tubes en métal des réchauffeurs à hautes températures sont généralement faits d'acier allié (tubes en métal contenant plus de 5% d'éléments d'alliage). Par exemple, 12CrlMoV, acier 102, sa213-t91, sa213-tp304, sa213-tp347, etc.
