Bobine standard ferme résistante à la chaleur de surchauffeur de la structure ASME

Norme à hautes températures de Serpentine Coils Assembly ASME de vaporisateur


Introduction

Pendant plus de 30 années, Hua Dong Boiler a été uniformément innovant et améliorant nos pièces de rechange de chaudière. Les améliorations en le ployage, la soudure et la conception pour assurer nos produits pour répondre à des normes européennes et américaines, assurant une représentation fiable.

Le tube serpentin est un tube qui tord et tourne plusieurs fois dans un avion. La surface de chauffage de convection de la chaudière, telle que l'économiseur, surchauffeur et réchauffeur, adopte la structure du tube serpentin par la ceinture, avec la disposition horizontale et verticale.

Le faisceau de tubes évaporatif est un faisceau de tubes évaporatif absorbant principalement le transfert de chaleur de convection dans la petite et de capacité moyenne chaudière. C'est généralement un paquet du système décalé dense de tube composé de tubes croissants et descendants liés au tambour supérieur et inférieur. La charge thermique de tuyau de faisceau de tubes d'évaporation est haute, la présente partie du tuyau par l'eau chaude dans la vapeur, de bas en haut ; Sa fonction principale est d'absorber la chaleur à l'eau et à la vapeur et de servir de partie de montée du cycle de l'eau de chaudière.

1. Composition matérielle : Elle se compose de l'acier comme un serpent de tubes (acier au carbone, allié ou de l'acier résistant à la chaleur, etc.) et boîtes de collection et tout autre matériel de support. Les tubes ont généralement 32, 38, 42 ou autres types de caractéristiques, selon les besoins de l'utilisateur séparément.
2. disposition : disposition verticale ou horizontale.
3. caractéristiques : bel aspect, taille, exactitude, technologie de recourbement et de soudure de première classe, équipement de première classe de détection.

Surchauffeur
Les centrales de combustible fossile ont souvent une section de surchauffeur dans la vapeur produisant du four. La vapeur traverse le matériel de séchage à l'intérieur du tambour de vapeur dessus au surchauffeur, un ensemble de tubes dans le four. Ici la vapeur prend plus d'énergie des fumées chaudes en dehors de la tuyauterie, et sa température est maintenant surchauffée au-dessus de la température de saturation.

Réchauffeur
Les fours de centrale peuvent avoir une section de réchauffeur contenant des tubes de chauffage par les fumées chaudes en dehors des tubes. La vapeur d'échappement de la turbine à haute pression est passée par ces tubes passionnés pour rassembler plus d'énergie avant de conduire les turbines intermédiaires et puis à basse pression.

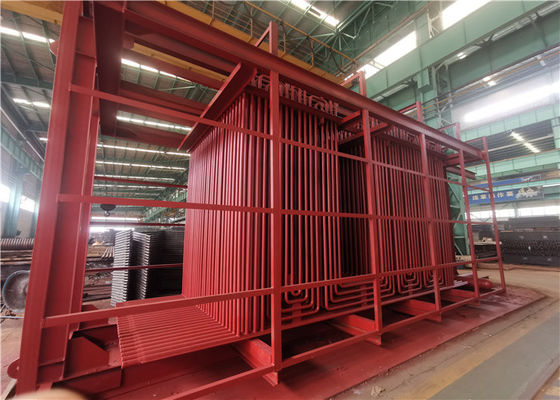

Le dessin ici est l'ensemble de vaporisateur avec le mur de membrane et les serpentins d'évaporateur pour votre référence.

Ce projet également inclure la vapeur drum+header+economizer.
