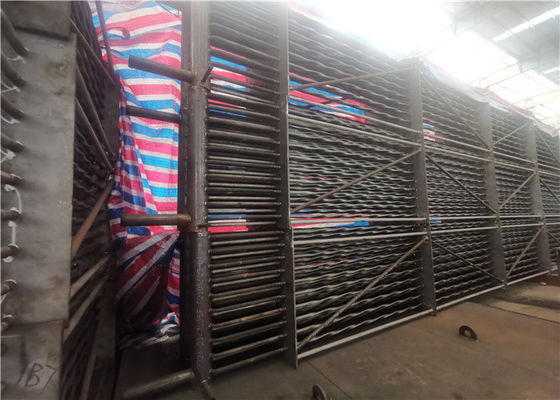

Économiseur plat d'échangeur de chaleur de tube en spirale de torsion d'acier inoxydable
Détails du produit
| Type: | Échangeur de chaleur d'économiseur | Application: | Construcion/bâtiment /Industry |
|---|---|---|---|
| Sortie: | Eau chaude/vapeur | Carburants: | Charbon ; Huile ; Biomasse |
| Matériel: | Acier d'acier au carbone et allié, acier inoxydable, etc. | Norme: | ASME, GIGAOCTET, OIN |
| Mettre en évidence |
Économiseur plat d'échangeur de chaleur de torsion,Économiseur d'échangeur de chaleur de tube en spirale,Économiseur en spirale de tube d'acier inoxydable |
||
Description du produit
Tube tordu de Sprial d'économiseur d'échangeur de chaleur de tube d'acier inoxydable
Description d'échangeur de chaleur d'économiseur/
L'échangeur de chaleur est un dispositif pour transférer une partie de la chaleur à partir des fluides chauds aux fluides froids. L'échangeur de chaleur joue un rôle important en produit chimique, pétrole, puissance, nourriture et beaucoup l'autre production industrielle. L'échangeur de chaleur a été très utilisé dans la production chimique, comme appareil de chauffage, refroidisseur, condensateur, vaporisateur et reboiler, etc….
Le faisceau de tubes de l'échangeur de chaleur se compose d'un certain nombre de tubes plats tordus, et une pluralité de cercles en acier sont arrangées en dehors du faisceau de tubes pour augmenter la rigidité du faisceau de tubes. En raison de la structure spéciale du tuyau, l'intérieur liquide et en dehors du tuyau est dedans à mouvement rotatif, et l'échange thermique du fluide des deux côtés est renforcé en même temps. La structure spéciale de bobine d'obstruction en dehors du faisceau de tubes surmonte le phénomène court d'écoulement du milieu de transfert de chaleur entre le faisceau de tubes et l'intérieur de la coquille. Cet échangeur de chaleur sans déflecteur, réduisent le coût, réduire la graduation et la vibration, particulièrement commodes pour la coquille existante et perspectives chimiques, pétrochimiques et autres de transformation d'échangeur de chaleur de tube, dans larges d'application d'industries.
Le processus de fabrication du tuyau plat en spirale inclut le « aplatissement » et « le vrillage chaud ». L'échangeur de chaleur amélioré de tube de torsion est aussi simple que la coquille et l'échangeur de chaleur traditionnels de tube, mais il y a beaucoup d'avances passionnantes. Il a obtenu les indemnités techniques et économiques suivantes : transfert de chaleur amélioré, graduation réduite, contre-courant vrai, coût réduit, aucune vibration, l'espace économisant, aucun élément de cloison.
En raison de la structure unique du tube, du tube et de la coquille soyez dans le mouvement en spirale en même temps, qui favorise le degré de turbulence. Tout le coefficient de transmission de chaleur de l'échangeur de chaleur est 40% plus haut que celui de l'échangeur de chaleur conventionnel, alors que la chute de pression est presque identique. En assemblant l'échangeur de chaleur, le tube plat en spirale et le tube lisse peuvent également être utilisés. L'échangeur de chaleur est fabriqué en accord strict avec des normes d'ASME. Là où la coquille et les échangeurs de chaleur de tube et les dispositifs conventionnels sont utilisés, de tels échangeurs de chaleur peuvent être remplacés. Il peut obtenir la meilleure valeur de la chaleur commune de coquille et d'échangeur de chaleur de tube et de plat et de cadre transférez l'équipement, et avez la large perspective d'application dans l'industrie chimique et pétrochimique.
Caractéristiques
| Description | Économiseur |
| Matériel | Allié l'acier, l'acier au carbone, le SA210C, le SA213T22, etc. |
| Norme matérielle | ASTM, en ou OIN etc. |
| Dimension | Personnalisation |
| Poids |
Minute : 10 tonnes Maximum : 100 tonnes |
| Processus de fusion : | EF+IF + VD |
| Processus | →Inspection de usinage →finishing du traitement thermique (Normalizing+ gâchant) de → d'inspection de →rough du machining→UT →2nd traitement thermique chaud/froid-Rolling→ de → de Material→Ingot |
Application
Pendant l'opération de chaudière dans des applications commerciales et industrielles typiques, approximativement 10-20% de la valeur calorifique du carburant est expulsé avec les gaz de pile à l'atmosphère. Des économiseurs de pile sont conçus pour récupérer des quantités importantes de cette déperdition d'énergie de gaz de pile, améliorant de ce fait énormément l'efficacité de système de chaudière. Il y a plusieurs considérations en choisissant un économiseur :
• chute de pression du côté gaz. La contre-pression supplémentaire sur la pile de chaudière affecte la capacité de sortie de fan d'air de combustion. Les fans d'économiseur et d'air de combustion doivent être classées correctement afin d'assurer une exploitation et une capacité du système appropriées.
• La température d'eau d'alimentation. L'eau d'alimentation à l'économiseur doit être chassée l'air et la température de point de consigne d'une façon minimum à 220oF pour empêcher la corrosion de tube.
• chute de pression du côté eau. Des pompes d'eau d'alimentation doivent être classées pour adapter à la chute de pression d'économiseur. En plus, un système de modulation continu d'eau d'alimentation est exigé pour assurer des débits appropriés par l'économiseur.
Atelier
