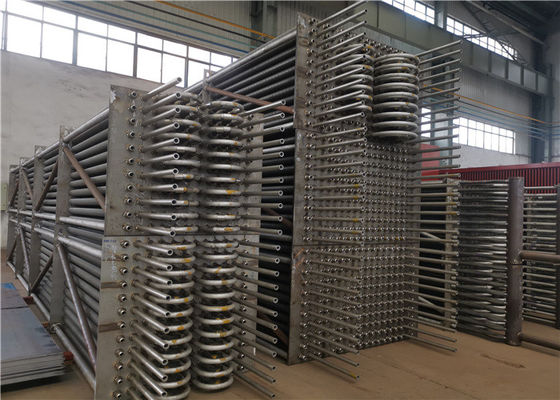

Économiseur horizontal de centrale de tube d'aileron d'EN10228 Sprial

L'économiseur vertical de tube d'aileron de Sprial dans la centrale réduisent la contrainte thermique

Description d'économiseur

L'économiseur est un dispositif installé dans la partie plus inférieure de la conduite de queue de chaudière pour réutiliser la chaleur résiduelle de la fumée d'échappement, chauffant l'eau d'alimentation de chaudière dans la surface de chauffage de l'eau saturée sous la pression de tambour de vapeur, parce qu'il absorbe la chaleur de la fumée à hautes températures, réduit la température d'échappement de la fumée, économise l'énergie et améliore l'efficacité, ainsi ce s'appelle l'économiseur.

L'économiseur tubulaire n'est pas limité par pression et peut être employé comme type de ébullition. Il est généralement fait de tuyau d'acier au carbone avec un diamètre extérieur de 32 | 51 millimètres. Des ailerons sont ajoutés au tube pour améliorer le transfert de chaleur. L'économiseur tubulaire se compose des tuyaux incurvés parallèles (connus sous le nom de serpentines) disposés horizontalement.

Le tube à ailettes en spirale est constitué en soudant la bande en acier sur le tube nu le long de la voie en spirale par la méthode de soudure à haute fréquence. Le tube à ailettes en spirale par le procédé matériel d'enroulement d'aileron et la soudure à haute fréquence, peut faire la pression d'aileron et de tube fondant dans son ensemble, la résistance thermique de contact de 0 approximatif, et peut résister à la contrainte thermique alternative. Aucune déformation après soudure, pour pour ne pas affaiblir la portance du tuyau bas, ne favorise le transfert de chaleur à partir de l'aileron au mur intérieur du tuyau bas. Le tuyau serpentin enroulé par le tuyau à ailettes sprial (la pièce de coude n'a aucun à ailettes) se compose de groupe de tube comme surface de chauffage de l'économiseur, c.-à-d., l'économiseur à ailettes sprial.

Caractéristiques

Application

Pendant l'opération de chaudière dans des applications commerciales et industrielles typiques, approximativement 10-20% de la valeur calorifique du carburant est expulsé avec les gaz de pile à l'atmosphère. Des économiseurs de pile sont conçus pour récupérer des quantités importantes de cette déperdition d'énergie de gaz de pile, améliorant de ce fait énormément l'efficacité de système de chaudière. Il y a plusieurs considérations en choisissant un économiseur :

• chute de pression du côté gaz. La contre-pression supplémentaire sur la pile de chaudière affecte la capacité de sortie de fan d'air de combustion. Les fans d'économiseur et d'air de combustion doivent être classées correctement afin d'assurer une exploitation et une capacité du système appropriées.

• La température d'eau d'alimentation. L'eau d'alimentation à l'économiseur doit être chassée l'air et la température de point de consigne d'une façon minimum à 220oF pour empêcher la corrosion de tube.

• chute de pression du côté eau. Des pompes d'eau d'alimentation doivent être classées pour adapter à la chute de pression d'économiseur. En plus, un système de modulation continu d'eau d'alimentation est exigé pour assurer des débits appropriés par l'économiseur.

Atelier d'économiseur
