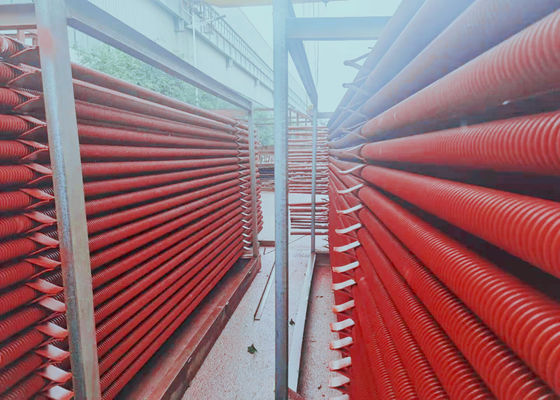

Tube d'aileron industriel de spirale de la chaudière SA210 avec des coudes en U pour la récupération de chaleur

Les tubes à ailettes en spirale sont très utilisés dans la récupération de chaleur de l'économiseur de chaudière, du préchauffeur d'air, et de la chaudière de chaleur résiduelle, aussi bien que de l'équipement d'échange thermique dans l'industrie chimique, le récipient à pression et d'autres domaines. La capacité d'unités utilisées dans les chaudières a également grimpé de petit jusqu'à grand, et leurs applications augmentent jour après jour. Actuellement, beaucoup de fabricants professionnels en Chine peuvent produire le soudage par résistance à haute fréquence, tubes à ailettes en spirale de soudure, et l'équipement de production et la technologie des tubes à ailettes ont été développés, conçus et fabriqués de l'importation, de la digestion et de l'absorption à l'autodéveloppement. La qualité a atteint les conditions des normes étrangères avancées.

Avantages d'utiliser les tubes à ailettes :

1. le secteur de transfert de chaleur est augmenté dans l'espace efficace pour améliorer l'effet de transfert de chaleur.

2. Réduisez l'espace d'occupation de la surface de transfert de chaleur et réduisez son volume, particulièrement pour des chaudières de rapide-chargement.

3. Réduisez le coût d'équipement et améliorez la sécurité de l'équipement.

4. En raison de la diminution de la chute de pression latéral de l'eau, le coût d'opération est réduit.

5. La rigidité des tubes à ailettes sont augmentées, et la résistance séismique du tube est améliorée.

Méthode de fabrication

Des tubes à ailettes en spirale peuvent être fabriqués par de diverses manières. Actuellement, il y a plusieurs méthodes de fabrication principales pour les tubes à ailettes utilisés dans des échangeurs de chaleur tels que des chaudières et des récipients à pression.

Tube à ailettes à haute fréquence de spirale de soudage par résistance

Le tube à ailettes à haute fréquence de spirale de soudage par résistance est un peu courant à haute fréquence importé dans les pièces soudées. À l'aide de la chaleur de résistance produite par le courant par la surface de contact des joints soudés et des secteurs adjacents, la surface de contact soudée peut atteindre l'état en plastique de fonte ou semi-fondant, alors de la pression appropriée est appliquée à la surface de contact soudée, de terminer les travaux de soudure des tubes à ailettes.

Tube à ailettes soudé de spirale

Le tube à ailettes de soudure de spirale est un genre de remplisseur en métal avec un point de fusion inférieur à cela de la pièce soudée, et puis de chauffer la température de soudure. Quand la pièce soudée ne fond pas, la soudure fondant bien mouille et soude, et forme le joint de soudure selon l'expansion et la dispersion du point de contact de la pièce soudée, de ce fait accomplissant la soudure du tube à ailettes en spirale.

Tube à ailettes de spirale intégrale

Le tube à ailettes de spirale intégrale est constitué par l'extrusion et le lien du tube à parois épaisses (tube de billette) dans l'état du chauffage continu de fréquence moyenne. On le connaît comme dernière méthode de fabriquer le tube à ailettes sur le marché intérieur. Il est développé par une société domestique et le tube à ailettes intégral recherché et développé aussi bien que l'équipement intégral auto-manufacturé de manufacturine de tube à ailettes ont été appliqués pour des brevets.
