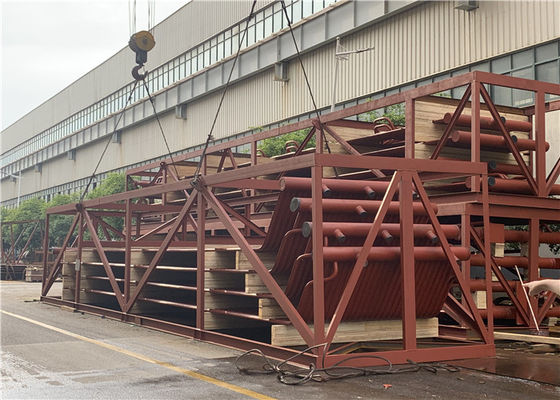

Refroidisseur standard de chaudière du mur 90T/H CFB de l'eau de membrane de la CE d'ASME

ASME ou mur standard de l'eau de membrane de la CE 90 de système de refroidissement par l'eau de chaudière de t/h CFB

Introduction

HDB fournit des panneaux de mur de rechange, des ouvertures de brûleur, des ports d'inspection et des portes pour les chaudières de service et industrielles. Notre mur de l'eau de membrane sont fabriqués utilisant la matière première de haute catégorie et l'équipement de production contemporain à notre unité de fabrication avancée. La gamme offerte est disponible dans diverses tailles, formes et caractéristiques, selon les conditions de nos clients estimés. De plus, ceux-ci sont livrés aux clients dans le délai promis.

Les murs de l'eau de chaudière sont des murs de membrane qui sont faits de tubes soudés ainsi qu'ou sans bande de métal dans l'intervalle. Ces murs forment la clôture de la chambre de combustion de charbon. Des tubes de mur de l'eau désigné également sous le nom de la section de vaporisateur ; ils contiennent de l'eau en grande partie en forme liquide qui s'évapore graduellement pendant qu'elle monte dans la chaudière.

Avantages de mur de l'eau de membrane

1). Pour garantir le leakproofness du mur de four et réduire la fuite d'air de la chambre de combustion.

2). Pour réaliser le plein refroidissement par l'eau de la chambre de combustion, et le mur de l'eau de membrane d'accessoires de chaudière est avantage pour empêcher cokéfier dans l'état de la mise à feu supplémentaire.

3). La capacité de stockage thermique est petite, le chauffage de la chambre de combustion est rapide et le refroidissement est également rapide, qui pourrait raccourcir le temps de refroidissement du début de la chaudière et le four s'est arrêté.

4). Il est bon d'adopter le dessus a soutenu le mur refroidi à l'eau et il pourrait réduire la charge du cadre de chaudière, qui est avantage à surplomber.

5) Comparé aux tubes nus, le mur de l'eau de membrane améliore le pouvoir absorbant de la chaleur de tubes.

6) Le mur direct de l'eau de membrane de chaudière d'usine a pu améliorer le degré préliminaire de combinaison de pièces de chaudière et réduire la charge de travail d'installation.

Supplémentaire

Application

Note

Matériel et disposition de mur de membrane/eau :
Le four et le toit se composent du mur de l'eau de membrane et ont accroché sur la structure métallique par la bretelle accrochante supérieure de l'en-tête supérieur de refroidissement par l'eau. La surface de intersection de four est 3170×5290mm2 et l'altitude du four supérieur est 28877mm. Le mur de l'eau de membrane se compose du produit plat φ60×5 et 6×45 de soudure. La chambre de combustion est faite de tube φ60×4 en acier et soudée avec la goupille pour attacher le matériel réfractaire. La partie supérieure de la chambre de combustion se relie au mur de l'eau de membrane de four. La partie plus inférieure se relie à la chambre de vent de refroidissement par l'eau et au distributeur d'air de refroidissement par l'eau. La chambre de vent de refroidissement par l'eau se compose du tube φ60 en acier et a soudé avec des goupilles pour attacher le matériel réfractaire. Le distributeur de refroidissement par l'eau est soudé avec le produit plat en acier du tube φ60 et 6X45. Les petits trous sur le produit plat se relie au chapeau d'entonnoir.
Le four se divise circuit de circulation de l'eau laissée, droite, avant et arrière. Le tube principal de vapeur se compose du tube φ133×5 et φ108×4.5 en acier. Le downcomer se compose du tube φ108×4.5 en acier. Installez la soupape d'échappement sous l'en-tête inférieur sur le coup périodique vers le bas.
