Lieu d'origine: | La Chine |
Nom de marque: | HD Boiler |
Certification: | ASME, SGS, ISO9001,TUV, EN |
Numéro de modèle: | HDBSR05172 |
Quantité de commande min: | 100 PCs |
---|---|
Prix: | USD3,000 to USD100,000 per pc |
Détails d'emballage: | Digne emballage de mer pour exporter avec le cadre de fer |
Délai de livraison: | Within750 jours après l'obtention du DP ou du L/C |
Conditions de paiement: | T/T, L/C à vue |
Capacité d'approvisionnement: | Environ 500 PCs par mois |
Type: | Circulation naturelle | Application: | maintaince de chaudière, élément de chauffe de tuyau de chaudière, usine, nourriture et Beverag |
---|---|---|---|
Matériel: | Carbone, inoxydable, alliage, acier de ND, et acier résistant à la chaleur | Utilisation: | Industriel, centrale, centrale thermique/chaudière de station, échangeur |
Couleur: | Adapté aux besoins du client | Carburant: | À charbon |
Condition: | Nouveau | STYLE: | Horizontal et vertical |
Surligner: | Bobine en acier de surchauffeur de ND,bobine naturelle de surchauffeur de circulation,serpentin de chauffage en acier de chaudière de ND |

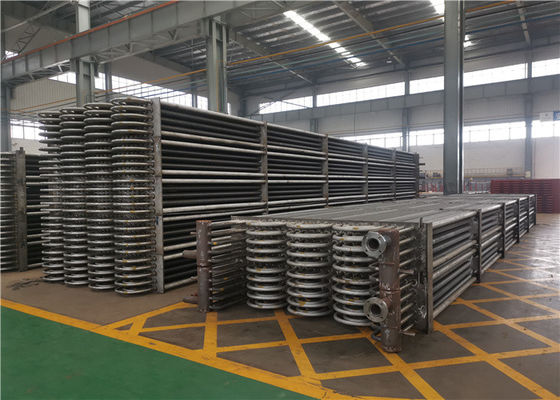

Le surchauffeur de chaudière d'efficacité du feu vif love pour l'application industrielle
Description : Bobine de surchauffeur
Pour la chaudière de centrale, c'est une manière crutial d'augmenter l'économie thermique de la centrale thermique en améliorant le paramètre de la vapeur surchauffée. L'augmentation des paramètres de vapeur surchauffée sont limitées par des matériaux en métal. La conception des surchauffeurs doit s'assurer que la température du mur externe des tuyaux de chauffage de surface est inférieure à la température permise de la résistance à l'oxydation de l'acier, et en attendant s'assurer sa force mécanique. avec le développement du métal le matériel a employé dans les chaudières, chaudières de centrale dans notre pays déjà généralement pour appliquer les degrés des paramètres de pression 555 (MPA 13,7, 540 et) à haute pression, à hautes températures (9.8MPa, 540 degrés) et centimétriques, et a développé degrés des paramètres de pression des 555 (16.7MPa, 540 et) sous-critiques. Maintenant un bon nombre de chaudières appliquent les paramètres supercritiques de pression (24.5MPa, 540-570 degrés), et même très peu d'unités appliquent les paramètres à haute pression et de la température.
Avec l'augmentation de la pression de vapeur, afin de réduire l'humidité de vapeur de la queue de turbine à vapeur aussi bien qu'améliorer plus loin l'économie thermique de la centrale, le système de réchauffage moyen est très utilisé dans la centrale élevée de paramètres, par exemple envoyant l'échappement du cylindre à haute pression dans la turbine à vapeur encore de nouveau à pour être réchauffé dans la chaudière à la haute température, et alors renvoyant eux de nouveau à la milieu-pression et le cylindre à basse pression de la turbine à vapeur, augmentant et fonctionnant. L'élément pour réchauffer s'appelle le réchauffeur.
Différences
Type | Avantages | Inconvénients | Méthode de soutènement |
de type pendant | appui 1.Firm structurel | 1. Blocage d'écoulement par la reprise lente condensée des besoins de la vapeur 2. pour purger l'eau qui s'accumule au fond. | soutenu d'en haut |
de type inversé | drainage 1.Proper de la vapeur condensée | 1. Manquez de la rigidité structurelle, particulièrement dans l'écoulement à grande vitesse de gaz | Soutenu de dessous |
De type horizontal |
1. Drainage approprié 2. Bonne rigidité structurelle. |
1. Ils ne regardent pas le flam directement ainsi ils sont principalement du type convecteur | Habituellement soutenu dans le gaz vertical canalise parallèle au four principal. |
Détails : Bobine de surchauffeur
Généralement chauffé à la vapeur dans le surchauffeur à haute pression est appelé vapeur surchauffée, le chauffé à la vapeur par le réchauffeur s'appelle la vapeur réchauffée. Le paramètre de la vapeur réchauffée se rapporte avec l'économie de la circulation thermique. Généralement, la pression de la vapeur réchauffée est environ un cinquième de cela de la vapeur surchauffée, et la température de l'ancien est presque identique que celle de ce dernier. Par exemple, dans notre nation pour la chaudière avec 125MW, 400t/h, le parmameter pour la vapeur surchauffée est 133.7Mpa et de 555 degrés ; la pression d'admission et de débouché de la vapeur réchauffée est 2.5/2.35MPa, leur température est de 555 degrés, aussi. Pour des chaudières avec 200MW, 670t/h, le paramètre de la vapeur surchauffée est 13.7MPa, 540 degrés ; les pressions d'admission et de débouché sont 2.7/2.5Mpa, et la température est également de 540 degrés. Pour les chaudières sous-critiques de circulation de contrôle de la pression avec 300MW, 600MW, paramètre de vapeur surchauffée est 18.27Mpa, 540 degrés ; les pressions d'admission et de débouché sont 3.83/3.63MPa, la température est également 540 dgrees. L'application de la vapeur réchauffant le système peut augmenter l'économie thermique pour des centrales de 4-5%. Dans notre pays, les unités avec la capacité au-dessus de 125MW appliquent tout un système de réchauffage moyen de temps, et à l'étranger, deux systèmes de réchauffage moyens de périodes sont appliqués pour quelques unités avec des paramètres plus élevés.
Dans les chaudières modernes, la consommation d'absorption de la chaleur des surchauffeurs et les réchauffeurs est plus de moitié d'absorption de la chaleur totale pour le fluide de travail, ainsi les surfaces de chauffage des surchauffeurs et des réchauffeurs expliquent une grande proportion dans des surfaces de chauffage totale des chaudières, et elles doivent être placées dans les secteurs où la température de fumée est plus haute, les conditions de travail sont les plus mauvaises parmi toutes les surfaces de chauffage. La température de mur de tube des surfaces de chauffage est proche de la température permise maximale de l'acier, ainsi la disposition raisonnable une conception de dnd des surchauffeurs et des réchauffeurs importent tellement pour l'économie et la fiabilité à la chaudière de moment. Quand il s'agit de leur conception, sur la base d'assurance de la sécurité et de fiabilité de surchauffeur et de réchauffeur, il est très nécessaire de sauver la consommation en métal au meilleur, pour sauver particulièrement l'utilisation de l'acier allié.
Pour des chaudières dans des stations de pouvoir étendu, les surchauffeurs et les réchauffeurs sont les pièces nécessaires, à un grand prolongez, ils influced la sécurité et l'économie des chaudières. Les surchauffeurs sont les surfaces de chauffage qui chauffent la vapeur principale de la température surnatured à la température surchauffée évaluée, et les réchauffeurs sont les surfaces de chauffage qui chauffent l'exaust du cylindre à haute pression de turbine à vapeur à une certaine température. Quand les conditions de fonctionnement comme des charges de chaudière, types de charbon changent, elle est de les ajuster pour s'assurer la température de débouché au niveau évalué de -10-+5 degrés.
Pour de grandes chaudières dans des centrales, les surchauffeurs et les réchauffeurs expliquent une grande proportion dans toutes les surfaces de chauffage, ils doivent être arrangés dans les secteurs où la fumée est avec la température plus élevée. Pour améliorer l'efficacité de la circulation thermique dans des centrales, elle est nécessaire pour améliorer la vapeur originale des paramètres f graduellement, l'augmentation de la pression de vapeur exige l'augmentation correspondante de la température pour la vapeur surchauffée, ou l'humidité du grand échappement d'étape de la turbine à vapeur sera trop haute, qui influencera sa sécurité. Ainsi, la vapeur traversant des surchauffeurs et les réchauffeurs sont vapeur à hautes températures, leur représentation de transfert de chaleur est tout à fait mauvaise, qui détermine que les températures de mur de tube des surchauffeurs et des réchauffeurs sont hautes.
Principe
• Le principe du surchauffeur est semblable pour cuire produire à la vapeur des tubes de chaudière.
• Les gaz chauds au champ à hautes températures au-dessus des tubes de surchauffeur et soulever la température de la vapeur que la grandeur dépend de la température de gaz de sortie partant de la vitesse de surchauffeur et de gaz.
Application
l'utilisation pour chauffer la vapeur saturée, la température de vapeur a pu être jusqu'à 900 degrés C.
Hausses de capacité de surchauffeur pour augmenter la production d'électricité
Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.
