Bobine standard de surchauffeur d'acier allié d'ASME pour des usines de centrale à charbon

Bobine standard de surchauffeur de chaudière acier de carbone d'ASME/allié pour les usines Ultra-supercritiques de centrale à charbon

Introduction de bobine de surchauffeur

Les principaux avantages d'utiliser un surchauffeur sont consommation réduite de carburant et d'eau mais il y a un prix à payer dans des coûts de maintenance accrus. Dans la plupart des cas les avantages étaient supérieurs aux coûts et les surchauffeurs étaient très utilisés.

Un surchauffeur est un dispositif utilisé pour convertir la vapeur saturée ou la vapeur saturée en vapeur surchauffée ou vapeur sèche. La vapeur surchauffée est employée dans des turbines à vapeur pour la production d'électricité, machines à vapeur, et dans les processus tels que la reformation de vapeur. Il y a trois types de surchauffeurs : rayonnant, convection, et séparément mis le feu. Un surchauffeur peut varier dans la taille de quelques dizaines de pieds à plusieurs centaines de pieds (quelques mètres à environ cent mètres).

Types

1. Un surchauffeur rayonnant est placé directement dans la zone rayonnante de la chambre de combustion près du mur de l'eau afin d'absorber la chaleur par rayonnement.
2. Un surchauffeur de convection est situé dans la zone convectrice du four habituellement en avant de l'économiseur (dans le chemin des fumées chaudes). Celles-ci s'appellent également les surchauffeurs primaires.
3. Un surchauffeur séparément mis le feu est un surchauffeur qui est placé en dehors de la chaudière principale, qui a son propre système distinct de combustion. Cette conception de surchauffeur incorpore les brûleurs supplémentaires dans le secteur des tuyaux de surchauffeur. Ce type de surchauffeur est rarement si jamais utilisé, en raison de la qualité pauvre d'efficacité et de vapeur qui n'est pas meilleure que d'autres types de surchauffeur.

Des surchauffeurs et les réchauffeurs sont particulièrement conçus pour augmenter la température de la vapeur saturée et pour aider à commander la température de débouché de vapeur. Ils sont les échangeurs de chaleur monophasés simples avec la vapeur entrant à l'intérieur et la fumée passant l'extérieur, généralement dans l'écoulement transversal. Des surchauffeurs et les réchauffeurs sont souvent divisés en sections multiples pour aider à commander la température de vapeur et à optimiser la récupération de chaleur, et leurs surfaces de chauffage peuvent être arrangées non plus horizontalement ou verticalement. La conception physique et l'emplacement des surfaces dépend de la température désirée de débouché, de l'absorption de la chaleur, des caractéristiques de cendre de carburant et de l'équipement de nettoyage. Les composantes principales sont habituellement fabriquées des alliages en acier, comme surchauffeur et des réchauffeurs sont actionnés à température élevée.

Une des principales différences entre le surchauffeur et le réchauffeur est la pression de vapeur. La pression de débouché du surchauffeur dans une chaudière de tambour sous-critique, par exemple, est par exemple à MPA 18,6, alors que la pression de débouché du réchauffeur est MPA seulement 4,0. Quand une chaudière supercritique est actionnée sous la charge normale, les surfaces de chauffage du réchauffeur et le surchauffeur doit augmentation afin de répondre à l'exigence de la chaleur pour la surchauffe, qui est plus de 50% de toute la chaleur de vapeur. La chaleur absorbée par le surchauffeur est principalement sous forme de rayonnement quand la température de la vapeur surchauffée est commandée par le rapport de l'écoulement d'eau de four pour alimenter l'entrée. Quand le mur à refroidissement par eau fonctionne sous la pression supercritique, cependant, la température du milieu de travail dans les tuyaux n'augmente pas avec l'absorption de la chaleur et il n'y a frontière d'état thermo-dynamique pas claire. Si la température de la fumée de débouché est commandée par l'absorption de la chaleur par le mur à refroidissement par eau, des exigences de conception clairement ne peuvent pas être répondues.
Pour résoudre le problème d'une surface de chauffage trop petite, le surchauffeur est habituellement placé au-dessus ou près du four, créant un système de surchauffeur avec des transferts de chaleur de rayonnement et de convection dans la chaudière supercritique. Les caractéristiques de transfert de chaleur du surchauffeur rayonnant permettent une amélioration dans le taux d'utilisation de la chaleur rayonnante.
À la basse pression, la vapeur a la capacité de refroidissement pauvre : pour adresser ceci, le réchauffeur est habituellement placé après le surchauffeur où la température de la fumée est relativement basse et se fonde principalement sur le transfert de chaleur de convection. La température est graduellement réduite du débouché du four à la queue de la chaudière, alors que le volume de gaz est réduit sans la fuite d'air. Afin d'améliorer le transfert convecteur dans les passages convecteurs, le surchauffeur et le réchauffeur sont placés près de l'économiseur dans le chemin de fumée des températures relativement basses.

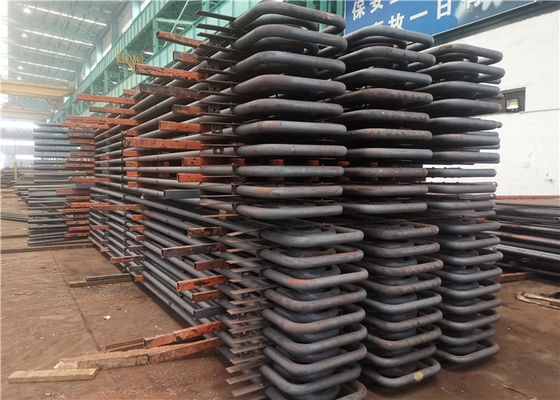

Bobine de surchauffeur
