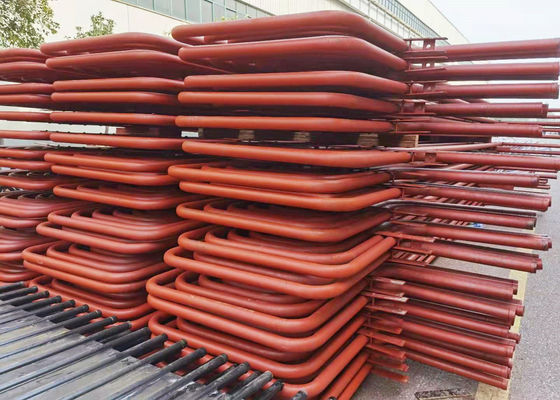

Norme CFB de chaudière de 75T/H de la CE mise le feu par lignite de surchauffeur et de réchauffeur
Détails du produit
| Nom de produit: | Surchauffeur de chaudière | Type: | Basse température, température intermédiaire et haute température |
|---|---|---|---|
| Matériel: | acier au carbone | Norme: | ASME, GIGAOCTET, EN, CE |
| Mettre en évidence |
Surchauffeur et réchauffeur de chaudière de CFB,Surchauffeur et réchauffeur de la chaudière 75T/H,Surchauffeur et réchauffeur standard de la CE |
||
Description du produit
Surchauffeur sans couture d'acier au carbone de norme d'ASME ou de CE pour 75 la chaudière mise le feu par lignite de t/h CFB
Arrnagement et spécifications :
La chaudière a des surchauffeurs de ciel et terre, le HS est arrangé dans le conduit de fumée après des séparateurs cycloniques, et le LS est arrangé dans l'axe vertical principal. La vapeur saturée est présentée dans les en-têtes de clôture de plafond par huit tubes se reliants de la vapeur φ108×5 saturée sur le tambour, et puis dans le surchauffeur de plus basse température par des tubes du φ 42×4.0, après avoir été chauffé par LS, entre dans le desuperheater pour ajuster la température, et puis entre dans le HS par huit tubes de φ108×5, et envoyé à la turbine à vapeur par la valve à vapeur principale après entrée dans l'expédition et manipulation de l'en-tête de débouché.
Le surchauffeur de LT adopte la disposition contranatant et le surchauffeur de HT est disposition en aval. La collection et la distribution de la vapeur adopte la manière de la direction de largeur d'améliorer l'irrégularité de la vapeur coulant et empêcher les bobines locales a surchauffé dû pour cuire le débattement à la vapeur.
Matériel :
Pour assurer l'opération de sécurité, le surchauffeur de LT utilise les tubes et tuyaux sans soudure, en acier de SA210 Gr.A1, et le surchauffeur de HT utilise les tubes et tuyaux sans soudure, en acier bas-alliés de SA213 T22.
Principe de fonctionnement
Le surchauffeur est la pièce qui chauffe la vapeur de la température de saturation au surchauffeur par la chaudière. Ce s'appelle également le surchauffeur.
Le surchauffeur peut être divisé en type de convection, type rayonnant et type semi-rayonnant selon le mode de transfert de chaleur ;
Selon les caractéristiques de la structure, il peut être divisé en type serpentin de tube, type d'écran, type de mur et type de mur.
Ils tous se composent d'un certain nombre de tuyaux et de tubulure parallèles d'admission et de débouché.
La plupart des chaudières industrielles n'ont pas des surchauffeurs parce que beaucoup de processus industriels et d'utilités exigent seulement la vapeur saturée.
Des surchauffeurs sont généralement installés dans des centrales, des locomotives et des chaudières marines pour améliorer l'efficacité thermique de la centrale à vapeur entière.
Types superbes d'appareil de chauffage :
1. Appareil de chauffage superbe rayonnant : c'est le premier type d'appareil de chauffage superbe et il est situé au-dessus ou derrière des banques des tubes de l'eau à la protection ils contre le flam ou le feu direct.
Paramètres qui augmente la convection
a. Augmentation carburant-et circulation d'air (écoulement de gaz de combustion)
b. Augmentation du taux d'écoulement de la masse de la vapeur
Le rayonnement dépend principalement de la température de flam. à mesure que le débit de vapeur augmente la température de sortie pour devenir plus bas.
Appareil de chauffage superbe rayonnant
Ils sont placés exposés à la source de chaleur qui exige l'amélioration des températures en métal.
Des appareils de chauffage et les réchauffeurs superbes rayonnants et convetive sont utilisés pour la vapeur à hautes températures.
L'accessoire de l'appareil de chauffage superbe de vapeur rayonnante à hautes températures dans la chaudière
Il se compose de l'acier comme un serpent de tubes (acier au carbone, allié ou de l'acier résistant à la chaleur, etc.) et boîtes de collection et tout autre matériel de support. Les tubes ont généralement φ32, φ38, φ42 ou d'autres types de caractéristiques, selon les besoins de l'utilisateur séparément.
Réchauffeurs
Ils sont les raisonnables comme appareils de chauffage superbes mais en tant que leur sortie la température est un peu moins les appareils de chauffage que superbes et leur pression est 20% -25% moins que l'appareil de chauffage superbe, ils peut tenir moins d'alliages matériels de qualité.
Application :
L'appareil de chauffage superbe de vapeur est les bobines denses composées de tube et est placé dans la conduite sous le tempearture 450ºC-1000ºC.
Pour la capacité de chaudière de centrale au-dessus de 10Mpa, le plateau et le surchauffeur enroulé sont habituellement adoptés.
Quelles sont les différences du surchauffeur et du réchauffeur ?
| Type | Avantages | Inconvénients | Méthode de soutènement |
| de type pendant | appui 1.Firm structurel | 1. Blocage d'écoulement par la reprise lente condensée des besoins de la vapeur 2. pour purger l'eau qui s'accumule au fond. | soutenu d'en haut |
| de type inversé | drainage 1.Proper de la vapeur condensée | 1. Manquez de la rigidité structurelle, particulièrement dans l'écoulement à grande vitesse de gaz | Soutenu de dessous |
| De type horizontal |
1. Drainage approprié 2. Bonne rigidité structurelle. |
1. Ils ne regardent pas le flam directement ainsi ils sont principalement du type convecteur | Habituellement soutenu dans le gaz vertical canalise parallèle au four principal. |
