Aperçu ProduitsPanneau de mur de l'eau

Mur standard de l'eau de membrane d'acier au carbone de GV ASME

Mur standard de l'eau de membrane d'acier au carbone de GV ASME

Mur standard de l'eau de membrane d'acier au carbone de GV ASME

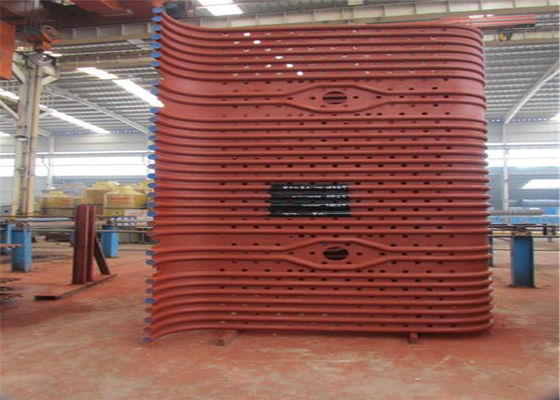

SGS ASME Standard Carbon Steel Membrane Water Wall
Mur standard de l'eau de membrane d'acier au carbone de GV ASME
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HD Boiler
Certification: ISO9001, SGS,EN, ASME, Grade A
Numéro de modèle: panneau de l'eau de membrane
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiable
Détails d'emballage: emballage navigable
Délai de livraison: 40 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 800ton/month
Contact
Description de produit détaillée
Type: matériel de maçonnage, plancher machiné Matériel: fil d'acier/fil inoxydable
Application: Panneau de mur Matériel de noyau: Mousse de polyuréthane dure
Utilisation: mur extérieur/intérieur Fonction: décoration de mur et isolation thermique, isolation thermique
Surligner:

Mur standard de l'eau de membrane d'ASME

,

Mur de l'eau de membrane d'acier au carbone

,

Mur de l'eau de membrane de GV






Les pièces de rechange de chaudière d'acier au carbone arrosent la norme des panneaux de mur ASME






Description de produit


Nom et prénoms « tube de mur de l'eau », autrefois connu sous le nom de « mur de l'eau », également connu sous le nom de « tube en hausse ». Il est habituellement étendu verticalement sur la surface intérieure du mur de four, qui est principalement utilisé pour absorber la chaleur rayonnante émise par la flamme et la fumée à hautes températures dans le four. C'est non seulement le type principal de surface de chauffage d'évaporation moderne de chaudière, mais également la composante de base du circuit de circulation de l'eau de chaudière. Il a la fonction du refroidissement et du mur de four protecteur, ainsi il est appelé.



Dans la conception initiale du mur de l'eau, le but n'est pas de chauffer, mais de refroidir le four de sorte qu'il ne soit pas endommagé par haute température. Plus tard, en raison de sa bonne fonction d'échange thermique, il a graduellement remplacé le tambour comme partie de chauffage principale de la chaudière. La surface de chauffage d'évaporation est étendue sur le mur intérieur du four de chaudière et composée de beaucoup de tuyaux parallèles. La fonction du mur de l'eau est d'absorber la chaleur de rayonnement de la flamme ou de la fumée à hautes températures dans le four, de produire de la vapeur ou de l'eau chaude dans le tube, réduire la température du mur de four et de protéger le mur de four. Dans la chaudière de grande capacité, la température de flamme dans le four est très haut, et l'intensité du rayonnement thermique est très grande. 40-50% ou plus de la chaleur dans la chaudière est absorbé par le mur de l'eau. Excepté quelques chaudières de petite capacité, le mur de l'eau est la surface de chauffage d'évaporation principale dans les chaudières aquatubulaires modernes.



Présentez


Les panneaux de mur de l'eau avec des goupilles se sont habituellement étendus verticalement sur le mur intérieur du mur de four, il est principalement employé pour absorber la chaleur rayonnante émise par la flamme et la fumée à hautes températures dans le four. C'est le type principal de surface de chauffage de évaporation de toutes sortes de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de chaudière. En raison du refroidissement et de la protection du mur de four, ainsi du nom.
Le mur de l'eau a été à l'origine conçu pour ne pas être chauffé, mais pour refroidir le four des dommages à hautes températures. Plus tard, en raison de sa bonne fonction d'échange thermique, il a graduellement remplacé le tambour de vapeur comme partie de chauffage principale de la chaudière.

La surface de chauffage évaporative, qui est étendue sur le mur intérieur de la chambre de chaudière et se compose de beaucoup de tuyaux parallèles. La fonction du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans la chambre de four, produire de la vapeur ou de l'eau chaude dans le tuyau, et réduit la température du mur de four pour protéger le mur de four. Dans une chaudière de grande capacité, la température de flamme dans le four est très haut, l'intensité du rayonnement thermique est très grande. Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière sont absorbés par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes prennent mur de refroidissement par l'eau comme surface de chauffage principale d'évaporation.



Types

Selon le type de structure, il y a trois types principaux de type léger de tube, de type de membrane et de type de tube d'épine. Le mur de l'eau du tube optique se compose de rangée entière des tubes et tuyaux sans soudure, en acier, qui a la structure la plus simple. Le type mur de membrane de l'eau est beaucoup d'ailerons de mur de l'eau a roulé le bon soudage par points de tube ensemble, afin de devenir une surface de chauffage composée scellée, non seulement puisse améliorer l'étanchéité d'air du four, réduisiez la fuite d'air, mais également puissiez mieux protéger le mur de four, de sorte que la réduction de poids de mur de four, simplification de structure ; Le mur barbelé de l'eau de tube est dans le tuyau de mur de l'eau soudant beaucoup de longs 20 | 25mm, diamètre de 6 | la goupille de 12mm, et appliquent alors le réfractaire de minerai de chrome en plastique, afin de réduire le mur de l'eau de la partie de l'absorption de la chaleur, améliorer la température de la zone de combustion, appropriée aux occasions difficiles du feu de carburant particulièrement ou à un certain four liquide de scories. La presse pour arranger un endroit, ont le type de ajoutent un mur et un mensonge entre le type de mur (à savoir double chauffage dégrossi) sortes du mur deux de refroidissement par l'eau. L'ancien est en grande partie enfoncé dans le mur intérieur du mur de four et absorbe la chaleur d'un côté. Ce dernier est en grande partie installé au milieu du grand four de chaudière, le four entier est séparé dans deux parts indépendantes, chauffant des deux côtés.

Mur standard de l'eau de membrane d'acier au carbone de GV ASME 0


Paramètre




Nom Panneau de l'eau de membrane
Matériel Acier au carbone, alliage, acier inoxydable
Taille de tube Φ38 - 76 millimètres, ou au besoin
Norme OIN, ASME
Modèle Clouté
Application Istallable autour de la chambre de combustion de chaudière




Caractéristiques



1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. rapport des essais hydrauliques : assurez la pression d'utilisation et le safet standard


Adavantages


1.ensure le cachetage du mur de four et réduire la fuite d'air dans la chambre de combustion.

plein refroidissement par l'eau 2.realize dans la chambre de combustion, qui favorise empêcher la cokéfaction dans l'état de la combustion intensifiée.

3. capacité de stockage à basse température, chauffage rapide et refroidissement de la chambre de combustion, qui peut raccourcir le temps de refroidissement de la chaudière démarrant et s'arrêtant.

4.it convient pour employer tube-étendre le mur de four, qui réduit considérablement la charge du cadre de chaudière et facilite la suspension.

5.compared avec le tuyau léger, le pouvoir absorbant de la chaleur du tuyau est amélioré.

6.improve le degré de préassemblage de composants de chaudière, facilitent et réduisent la charge de travail d'installation.




Introduction de société


Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
