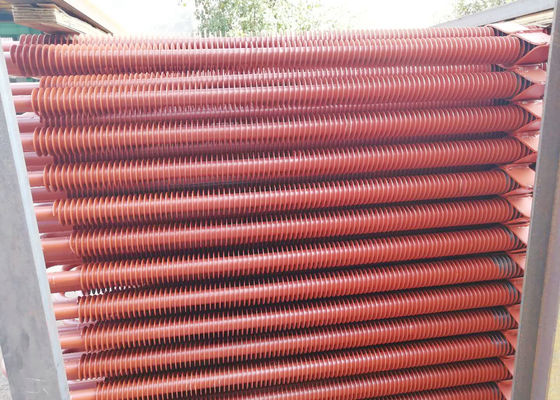

Tube à ailettes en spirale d'acier au carbone comme échangeur de chaleur pour des systèmes de chaudière

Échangeur de chaleur en spirale de tube à ailettes d'acier au carbone dans la récupération de chaleur de la chaudière Ecomizer

Introduction générale

Les tubes à ailettes en spirale sont très utilisés dans la récupération de chaleur de l'économiseur de chaudière, du préchauffeur d'air, et de la chaudière de chaleur résiduelle, aussi bien que de l'équipement d'échange thermique dans l'industrie chimique, le récipient à pression et d'autres domaines. La capacité d'unités utilisées dans les chaudières a également grimpé de petit jusqu'à grand, et leurs applications augmentent jour après jour. Actuellement, beaucoup de fabricants professionnels en Chine peuvent produire le soudage par résistance à haute fréquence, tubes à ailettes en spirale de soudure, et l'équipement de production et la technologie des tubes à ailettes ont été développés, conçus et fabriqués de l'importation, de la digestion et de l'absorption à l'autodéveloppement. La qualité a atteint les conditions des normes étrangères avancées.

Avantages d'utiliser les tubes à ailettes :

1. le secteur de transfert de chaleur est augmenté dans l'espace efficace pour améliorer l'effet de transfert de chaleur.

2. Réduisez l'espace d'occupation de la surface de transfert de chaleur et réduisez son volume, particulièrement pour des chaudières de rapide-chargement.

3. Réduisez le coût d'équipement et améliorez la sécurité de l'équipement.

4. En raison de la diminution de la chute de pression latéral de l'eau, le coût d'opération est réduit.

5. La rigidité des tubes à ailettes sont augmentées, et la résistance séismique du tube est améliorée.

Méthode de fabrication

Des tubes à ailettes en spirale peuvent être fabriqués par de diverses manières. Actuellement, il y a plusieurs méthodes de fabrication principales pour les tubes à ailettes utilisés dans des échangeurs de chaleur tels que des chaudières et des récipients à pression.

Tube à ailettes à haute fréquence de spirale de soudage par résistance

Le tube à ailettes à haute fréquence de spirale de soudage par résistance est un peu courant à haute fréquence importé dans les pièces soudées. À l'aide de la chaleur de résistance produite par le courant par la surface de contact des joints soudés et des secteurs adjacents, la surface de contact soudée peut atteindre l'état en plastique de fonte ou semi-fondant, alors de la pression appropriée est appliquée à la surface de contact soudée, de terminer les travaux de soudure des tubes à ailettes.

Tube à ailettes soudé de spirale

Le tube à ailettes de soudure de spirale est un genre de remplisseur en métal avec un point de fusion inférieur à cela de la pièce soudée, et puis de chauffer la température de soudure. Quand la pièce soudée ne fond pas, la soudure fondant bien mouille et soude, et forme le joint de soudure selon l'expansion et la dispersion du point de contact de la pièce soudée, de ce fait accomplissant la soudure du tube à ailettes en spirale.

Tube à ailettes de spirale intégrale

Le tube à ailettes de spirale intégrale est constitué par l'extrusion et le lien du tube à parois épaisses (tube de billette) dans l'état du chauffage continu de fréquence moyenne. On le connaît comme dernière méthode de fabriquer le tube à ailettes sur le marché intérieur. Il est développé par une société domestique et le tube à ailettes intégral recherché et développé aussi bien que l'équipement intégral auto-manufacturé de manufacturine de tube à ailettes ont été appliqués pour des brevets.

Durée de vie

Le soudage par résistance à haute fréquence du tube à ailettes en spirale est d'appliquer la pression tout en fondant au contact de deux surfaces métalliques. Le taux de soudure est meilleur. La résistance à la corrosion du métal soudé est plus de deux fois cela de la soudure, et la durée de vie des tubes à ailettes peut être considérablement améliorée. Cependant, en raison de la soudure inexacte, l'utilisation à long terme est à fissuration de soudure encline, qui fait les ailerons et les tubes ont détachés, de ce fait affectant leur efficacité de transfert de chaleur, les tubes tellement à ailettes doivent être remplacées.

Les tubes à ailettes de spirale intégrale n'ont pas le problème de souder des ailerons, tellement il n'y a aucun besoin de s'inquiéter de la corrosion et de la fissuration des ailerons, ainsi l'efficacité de transfert de chaleur ne sera pas réduite. D'ailleurs, parce que la dureté extérieure des augmentations en spirale intégrales de tube à ailettes, la résistance à l'usure du tube à ailettes est augmentée, et les caractéristiques de structure de racine des ailerons sont commode pour le transfert de chaleur, la durée de vie des tubes à ailettes en spirale intégraux est égale à celle de la matière première des tubes à ailettes, au moins de 2 ou 3 fois de cela du soudage par résistance à haute fréquence et de tubes à ailettes en spirale de soudure.

Efficacité économique

Les tubes à ailettes de soudure de spirale exigent un troisième genre de métal de remplissage de matériel-soudure. En soudant, les ailerons doivent subir l'enroulement à froid, la soudure de pulvérisation, l'agglomération et d'autres processus importants, ainsi le coût de fabrication est haut. Les tubes à ailettes à haute fréquence de spirale de soudage par résistance n'ont pas besoin d'un troisième matériel. L'aileron est constitué par la soudure ancienne, ainsi le coût est relativement bas. L'extrémité de enroulement et l'extrémité d'arrêt du soudage par résistance à haute fréquence et des tubes à ailettes en spirale de soudure, devraient être fixées par la méthode de soudure manuelle, puis bonne pour souder la production.

Des tubes à ailettes sprial intégraux sont faits en tubes à parois épaisses par l'extrusion et roulement sans besoin d'un deuxième matériel. Il élimine l'enroulement et la soudure des ailerons à haute fréquence de soudage par résistance, et efficacité et coût bas élevés de production. En outre, parce que la racine d'aileron du tube à ailettes en spirale intégral est une petite transition douce de R, il est commode pour le transfert de chaleur.
