| Lieu d'origine: | La Chine |
| Nom de marque: | HD Boiler |
| Certification: | ISO9001, SGS,EN, ASME, Grade A |
| Numéro de modèle: | panneau de l'eau de membrane |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | emballage navigable |
| Délai de livraison: | 40 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 800ton/month |
| Type: | matériel de maçonnage, plancher machiné | Matériel: | fil d'acier/fil inoxydable |
|---|---|---|---|
| Application: | Panneau de mur | Matériel de noyau: | Mousse de polyuréthane dure |
| utilisation: | mur extérieur/intérieur | Fonction: | décoration de mur et isolation thermique, isolation thermique |
| Surligner: | Panneau de mur de l'eau de la chaudière SA210A1,Mur de l'eau de centrale SA210A1,panneaux de mur de l'eau de centrale |
||

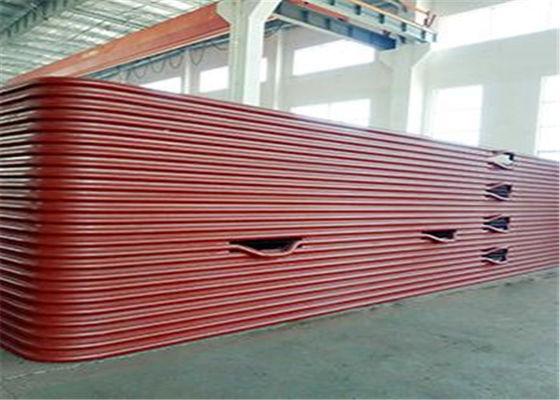

Panneau de mur électrique de l'eau de chaudière de pièces de rechange de centrale de chauffe-eau de l'acier au carbone SA210A1
Description de produit
Un waterwall dans une chaudière est n'importe quel mur de four qui est composé du réfractaire et des tubes dans une chaudière de tuyau d'eau. Les tubes sont également espacés et se relient généralement aux en-têtes qui à leur tour sont reliés de nouveau à la banque se produisante principale de la chaudière. Ils les servent à un but de deux fois ici c'est-à-dire pour capturer la chaleur qui s'échapperait autrement à l'atmosphère et aiderait à chauffer l'eau dans la chaudière. Et ils également aider à maintenir le réfractaire frais. Ceci empêche la délitescence du réfractaire.
Présentez
Les panneaux de mur de l'eau avec des goupilles se sont habituellement étendus verticalement sur le mur intérieur du mur de four, il est principalement employé pour absorber la chaleur rayonnante émise par la flamme et la fumée à hautes températures dans le four. C'est le type principal de surface de chauffage de évaporation de toutes sortes de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de chaudière. En raison du refroidissement et de la protection du mur de four, ainsi du nom.
Le mur de l'eau a été à l'origine conçu pour ne pas être chauffé, mais pour refroidir le four des dommages à hautes températures. Plus tard, en raison de sa bonne fonction d'échange thermique, il a graduellement remplacé le tambour de vapeur comme partie de chauffage principale de la chaudière.
La surface de chauffage évaporative, qui est étendue sur le mur intérieur de la chambre de chaudière et se compose de beaucoup de tuyaux parallèles. La fonction du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans la chambre de four, produire de la vapeur ou de l'eau chaude dans le tuyau, et réduit la température du mur de four pour protéger le mur de four. Dans une chaudière de grande capacité, la température de flamme dans le four est très haut, l'intensité du rayonnement thermique est très grande. Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière sont absorbés par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes prennent mur de refroidissement par l'eau comme surface de chauffage principale d'évaporation.
Selon le type de structure, il y a trois types principaux de type léger de tube, de type de membrane et de type de tube d'épine. Le mur de l'eau du tube optique se compose de rangée entière des tubes et tuyaux sans soudure, en acier, qui a la structure la plus simple. Le type mur de membrane de l'eau est beaucoup d'ailerons de mur de l'eau a roulé le bon soudage par points de tube ensemble, afin de devenir une surface de chauffage composée scellée, non seulement puisse améliorer l'étanchéité d'air du four, réduisiez la fuite d'air, mais également puissiez mieux protéger le mur de four, de sorte que la réduction de poids de mur de four, simplification de structure ; Le mur barbelé de l'eau de tube est dans le tuyau de mur de l'eau soudant beaucoup de longs 20 | 25mm, diamètre de 6 | la goupille de 12mm, et appliquent alors le réfractaire de minerai de chrome en plastique, afin de réduire le mur de l'eau de la partie de l'absorption de la chaleur, améliorer la température de la zone de combustion, appropriée aux occasions difficiles du feu de carburant particulièrement ou à un certain four liquide de scories. La presse pour arranger un endroit, ont le type de ajoutent un mur et un mensonge entre le type de mur (à savoir double chauffage dégrossi) sortes du mur deux de refroidissement par l'eau. L'ancien est en grande partie enfoncé dans le mur intérieur du mur de four et absorbe la chaleur d'un côté. Ce dernier est en grande partie installé au milieu du grand four de chaudière, le four entier est séparé dans deux parts indépendantes, chauffant des deux côtés.
Paramètre
| Nom | Panneau de l'eau de membrane |
| Matériel | Acier au carbone, alliage, acier inoxydable |
| Taille de tube | Φ38 - 76 millimètres, ou au besoin |
| Norme | OIN, ASME |
| Modèle | Clouté |
| Application | Istallable autour de la chambre de combustion de chaudière |
Caractéristiques
1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. rapport des essais hydrauliques : assurez la pression d'utilisation et le safet standard
Adavantages
1.ensure le cachetage du mur de four et réduire la fuite d'air dans la chambre de combustion.
plein refroidissement par l'eau 2.realize dans la chambre de combustion, qui favorise empêcher la cokéfaction dans l'état de la combustion intensifiée.
3. capacité de stockage à basse température, chauffage rapide et refroidissement de la chambre de combustion, qui peut raccourcir le temps de refroidissement de la chaudière démarrant et s'arrêtant.
4.it convient pour employer tube-étendre le mur de four, qui réduit considérablement la charge du cadre de chaudière et facilite la suspension.
5.compared avec le tuyau léger, le pouvoir absorbant de la chaleur du tuyau est amélioré.
6.improve le degré de préassemblage de composants de chaudière, facilitent et réduisent la charge de travail d'installation.
Certifications
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
