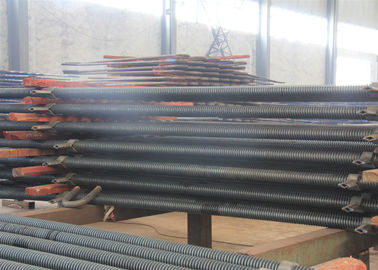

Tube d'aileron en acier de chaudière à eau chaude, tube à ailettes en spirale de rendement élevé

Les tubes à ailettes en spirale sont très utilisés dans la récupération de chaleur de l'économiseur de chaudière, du préchauffeur d'air, et de la chaudière de chaleur résiduelle, aussi bien que de l'équipement d'échange thermique dans l'industrie chimique, le récipient à pression et d'autres domaines. La capacité d'unités utilisées dans les chaudières a également grimpé de petit jusqu'à grand, et leurs applications augmentent jour après jour. Actuellement, beaucoup de fabricants professionnels en Chine peuvent produire le soudage par résistance à haute fréquence, tubes à ailettes en spirale de soudure, et l'équipement de production et la technologie des tubes à ailettes ont été développés, conçus et fabriqués de l'importation, de la digestion et de l'absorption à l'autodéveloppement. La qualité a atteint les conditions des normes étrangères avancées.

Avantages d'utiliser les tubes à ailettes :

1. le secteur de transfert de chaleur est augmenté dans l'espace efficace pour améliorer l'effet de transfert de chaleur.

2. Réduisez l'espace d'occupation de la surface de transfert de chaleur et réduisez son volume, particulièrement pour des chaudières de rapide-chargement.

3. Réduisez le coût d'équipement et améliorez la sécurité de l'équipement.

4. En raison de la diminution de la chute de pression latéral de l'eau, le coût d'opération est réduit.

5. La rigidité des tubes à ailettes sont augmentées, et la résistance séismique du tube est améliorée.

Avantages techniques de tube d'aileron de chaudière

Actuellement, les tubes en acier à ailettes en spirale en grande partie s'enroulent, les soudures à haute fréquence et les tubes en acier à ailettes en spirale de soudure. Les tubes en acier à ailettes de spirale intergal ont le produit devenu de renouvellement de t des trois types ci-dessus de tubes en acier à ailettes en spirale en raison de sa longue durée de vie, représentation de transfert de chaleur et évident stables chaque effet économisant. Leurs avantages sont montrés dans les aspects suivants :

1. Longue durée de vie, plus de 3 fois tant que cela d'enrouler les tubes en acier à ailettes soudés.

2. Soudure à l'arc de racine d'aileron et tube et surface douce des ailerons complètement éliminer le phénomène de l'accumulation de cendre, cendre branchant et scorifiant d'autres formes de tubes d'aileron dus au pliage inégal de la racine d'aileron.

3. La technologie à laminage à chaud est poursuivie pour améliorer la densité, la limite conventionnelle d'élasticité, la résistance à la traction et la résistance à l'usure de la construction métallique.

4. Puisque l'aileron et le tube sont intégraux et distribués dans la bande en spirale, la portance de pression de tubes à ailettes en spirale intégraux est plus de 3 fois de cela des tubes et tuyaux sans soudure, en acier avec la mêmes épaisseur et diamètre intérieur.

5. Résistance à l'usure, qui résout le problème de l'usage sérieux de la surface de chauffage convectrice de la chaudière à charbon due à la vitesse du vent élevée et à la concentration élevée en cendre (particulièrement chaudières à lit fluidisé de circulation).

6. La structure intégrale d'aileron-tube élimine complètement la résistance thermique de contact que l'autre structure d'aileron-tube ne peut pas surmonter. En outre, la section longitudinale de l'aileron est structure trapézoïdale, ainsi l'efficacité de transfert de chaleur est améliorée dans la plus large mesure possible.

7. L'échange thermique extérieur augmenté de l'aileron en spirale intégral est adopté. Dans les mêmes conditions de travail, le coefficient de transmission de chaleur du faisceau de tubes est 3.5-5.5 fois de cela des tubes et tuyaux sans soudure, en acier avec la mêmes épaisseur et diamètre intérieur, et deux fois de cela du tube d'acier d'aileron en spirale soudé avec les mêmes spécifications.

8. Les ailerons et les tubes sont structure intégrale, ainsi ils peuvent être employés dans l'environnement à hautes températures et dur. Il n'y aura aucune instabilité de la représentation de transfert de chaleur provoquée par la relaxation et le rejet des ailerons sous d'autres formes de tubes en acier à ailettes.

Développement et application

Le développement et l'utilisation de l'économiseur en spirale de tube à ailettes en Chine ont commencé pendant les années 1980. L'économiseur en spirale auto-conçu et manufacturé de tube à ailettes a sorti sur les chaudières domestiques. Pendant les années 1990, l'auteur a remplacé l'économiseur conventionnel de tube à ailettes de spirale utilisé généralement dans la chaudière sous-critique importée de circulation de Mitsubishi 350 MW 1160T/H par un économiseur en spirale de tube à ailettes d'une disposition unique des ailerons. Ces dernières années, la chaudière à charbon critique importée de 900MS Ultra utilise également l'économiseur en spirale de tube à ailettes, et a été mise en le service. Bien que l'industrie de chaudière produise les économiseurs en spirale de tube à ailettes pour les pays étrangers, elle traîne derrière dans l'application des chaudières domestiques.

Cet économiseur en spirale developpé récemment de tube à ailettes a été appliqué à la centrale possédée par auto à charbon et aux centrales publiques le nord-ouest, central, du sud, oriental, et à Changhaï, etc…. Le paramètre minimum de capacité de chaudière est 220 t/h à haute pression et le paramètre maximum de capacité de chaudière est 1160t/h à l'état sous-critique. Les types de charbon brûlés sont houille grasse, anthracite, mélange d'houille grasse et de charbon maigre, mélange d'houille grasse et de gaz de haut fourneau, et houille grasse inférieure avec la teneur en cendres de 56%-59%.


Contrôle de qualité

1. essai au choc et rapport de calcul de force avec l'information documentaire appliquée.
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de l'électrode
3. rayon X, γ-Ray et rapport d'inspection pénétrant liquide d'essai (couture de soudure) : pour assurer la qualité de la chaudière entière
4. rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard
