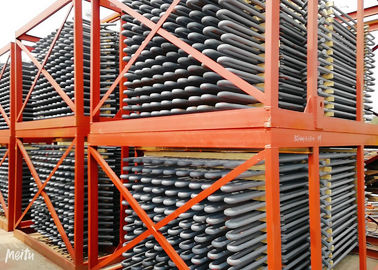

Surchauffeur et réchauffeur d'acier allié pour des chaudières de charbon pulvérisé avec la circulation naturelle

Généralement chauffé à la vapeur dans le surchauffeur à haute pression est appelé vapeur surchauffée, le chauffé à la vapeur par le réchauffeur s'appelle la vapeur réchauffée. Le paramètre de la vapeur réchauffée se rapporte avec l'économie de la circulation thermique. Généralement, la pression de la vapeur réchauffée est environ un cinquième de cela de la vapeur surchauffée, et la température de l'ancien est presque identique que celle de ce dernier. Par exemple, dans notre nation pour la chaudière avec 125MW, 400t/h, le parmameter pour la vapeur surchauffée est 133.7Mpa et de 555 degrés ; la pression d'admission et de débouché de la vapeur réchauffée est 2.5/2.35MPa, leur température est de 555 degrés, aussi.

Pour des chaudières avec 200MW, 670t/h, le paramètre de la vapeur surchauffée est 13.7MPa, 540 degrés ; les pressions d'admission et de débouché sont 2.7/2.5Mpa, et la température est également de 540 degrés. Pour les chaudières sous-critiques de circulation de contrôle de la pression avec 300MW, 600MW, paramètre de vapeur surchauffée est 18.27Mpa, 540 degrés ; les pressions d'admission et de débouché sont 3.83/3.63MPa, la température est également 540 dgrees. L'application de la vapeur réchauffant le système peut augmenter l'économie thermique pour des centrales de 4-5%. Dans notre pays, les unités avec la capacité au-dessus de 125MW appliquent tout un système de réchauffage moyen de temps, et à l'étranger, deux systèmes de réchauffage moyens de périodes sont appliqués pour quelques unités avec des paramètres plus élevés.

Principe

• Le principe du surchauffeur est semblable pour cuire produire à la vapeur des tubes de chaudière.

• Les gaz chauds au champ à hautes températures au-dessus des tubes de surchauffeur et soulever la température de la vapeur que la grandeur dépend de la température de gaz de sortie partant de la vitesse de surchauffeur et de gaz.

Application

l'utilisation pour chauffer la vapeur saturée, la température de vapeur a pu être jusqu'à 900 degrés C.

Hausses de capacité de surchauffeur pour augmenter la production d'électricité

Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.

Fonctions des surchauffeurs et des réchauffeurs :

Les surchauffeurs et les réchauffeurs sont des parts importantes pour les surfaces de chauffage, utilisées pour augmenter la température de vapeur, visant à améliorer l'enthalpie de vapeur et à la promouvoir pour augmenter l'efficacité thermique de circulation pour la centrale.

Les surchauffeurs fonctionnent pour chauffer la vapeur surnatured à la vapeur surchauffée avec un certain tempetature. Quand les charges de chaudière ou d'autres conditions de travail changent, il est nécessaire de veiller la température de vapeur surchauffée à être normal, et dans la marge permise de la variation de la température.

De la circulation thermique dans la centrale, les paramètres originaux de la pression et la température est plus haut, l'efficacité thermique de la circulation est meilleure, ou l'humidité de vapeur de l'arrière de turbine à vapeur est trop haute, influençant sa sécurité. Tandis que la température de vapeur de superheaer est limitée par des matériaux en métal, actuellement, dus à la limitation des matériaux en métal, la température surchauffée pour la plupart des chaudières de centrale sont toujours dans la marge de 540-555 dgrees, et pour éviter l'humidité de vapeur de la lame de l'arrière de turbine à vapeur trop grand, le système de réchauffage moyen est appliqué ainsi.

Les fonctions des réchauffeurs sont de chauffer l'échappement du cylindre à haute pression de turbine à vapeur à la température réchauffée qui est proche ou égale de la température surchauffée, et puis de les envoyer au cylindre moyen de pression et à la basse pression d'augmenter et travailler pour augmenter la sécheresse du blace de l'arrière de turbine à vapeur. Habituellement, la pression de la vapeur réchauffée est un cinquième de cela de la vapeur surchauffée. L'application de réchauffer le système peut augmenter l'efficacité thermique pour des centrales de 4-5%.

Jusqu'ici dans notre pays, les unités avec la capacité au-dessus de 125mw toutes appliquent un système de réchauffage moyen de temps. Le double réchauffage peut augmenter encore l'efficacité thermique de la circulation de 2%, mais le système est très compliqué, il n'est pas appliqué pour les unités nationales, mais il est commun pour de grandes chaudières à l'étranger.

Différences
