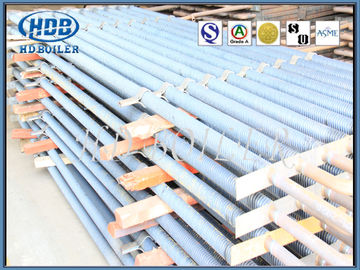

Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale

Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale

  • Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale
  • Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale
  • Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale
Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HD Boiler
Certification: ASME,EN,SGS
Numéro de modèle: Tube d'aileron de chaudière
Conditions de paiement et expédition:
Quantité de commande min: 500 tonnes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Délai de livraison: 30 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500 tonnes/mois
Contact
Description de produit détaillée
Application: Pièces d'appareil de chauffage Certification: CE,China Pressure Vessel Pipeline Manufacturing License
matériel d'aileron: Aluminium, acier au carbone, acier inoxydable Taille d'aileron: Adapté aux besoins du client
Matériel: Acier inoxydable, acier au carbone Emballage: Emballage navigable de tube d'aileron
Surligner:

Tube d'aileron en spirale

,

Tube d'aileron d'échangeur de chaleur





Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale


Description de produit

le tube à ailettes en spirale est un genre de cannelure en spirale avec la certaines largeur et profondeur qui est prétraitée sur le tube en acier, et alors la bande en acier est marquetée sur le tube en acier sur le tour. Pendant le processus de enroulement, dû à une certaine force de pré-serrage, la ceinture en acier sera étroitement serrée dans la cannelure en spirale, de ce fait assurant un certain secteur de contact entre la ceinture en acier et le tube en acier. Pour empêcher la bande de rebondir, les extrémités de la bande sont soudées dans le tuyau d'acier. Afin d'être facile à s'insérer, il devrait y a un certain espace latéral entre la ceinture en acier et la cannelure en spirale. Si il est trop petit pour former l'interférence, le processus de mosaïque est difficile procéder espace latéral sans à-coup. En outre, il y a toujours un certain rebond de la ceinture en acier enroulée, qui des résultats dans la connexion pauvre entre la ceinture en acier et le fond de la cannelure en spirale. Les ailerons marquetés peuvent être effectués sur l'équipement général avec le coût bas et la basse efficacité.

Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale 0

Avantage


1. Excellente résistance à l'usure
L'usage est principalement dû à l'impact et effet de coupure des particules grises sur le tuyau. L'usage est le plus grave autour du tuyau à un niveau de 30 degrés. Quand S1/d=S2/d=2, la quantité d'usage ici est 3 fois de la valeur moyenne.
En raison du changement de la direction de circulation d'air, la deuxième rangée a l'usage le plus grave. Quand S1/d=S2/d=2, la deuxième rangée est deux fois plus comme premier usage de rangée, et l'usage suivant de rangée est généralement 30% à 40% plus haut que la première rangée.
La disposition de la première rangée est identique que la disposition de la première rangée dans l'ordre. Dans les mêmes conditions, l'usage maximum du faisceau de tubes longitudinal est 3-4 fois moins que cela du faisceau de tubes bouleversé.
La vitesse d'abrasion du tuyau est directement proportionnelle au coefficient d'irrégularité de la vitesse KV3.33 de fumée, et est directement proportionnelle au coefficient d'irrégularité de la concentration Ku en cendres volantes.
L'économiseur de tube à ailettes de h-forme est arrangé dans l'ordre. L'aileron en forme de h divise l'espace en plusieurs petits secteurs et exerce un effet d'écoulement uniforme sur le flux d'air. Comparé à l'économiseur optique de tube, l'économiseur en spirale d'aileron et l'économiseur d'aileron longitudinal avec la disposition décalée, la vie d'usage est 3-4 fois plus haut dans d'autres conditions.
L'amortisseur latéral de fumée protège la cloison de courbure.
2. Accumulation réduite de la poussière
La formation de cendre se produit des côtés arrières et au vent du tuyau. Il est facile de récurer le tuyau par dérangement, et moins de poussière s'accumule sur le dos. Quant à la disposition de tuyau dans l'ordre, étant donné que la circulation d'air n'est pas facile de rincer le dos du tuyau, il y a plus d'accumulation de cendre dans la disposition de tuyau dans l'ordre que dans la colonne fausse.
L'aileron de type h est soudé des deux côtés du tuyau, qui n'accumule pas la cendre, alors que la circulation d'air coule droit, la direction de circulation d'air ne change pas, et l'aileron n'accumule pas la cendre.
Un espace de 4-10 est laissé au milieu de l'aileron de type h, qui peut guider la circulation d'air pour balayer l'aileron de tuyau pour accumuler la poussière.
Car l'angle en spirale de l'aileron guide le sens d'écoulement, l'accumulation de cendre du tube d'aileron est plus sérieuse, et l'économiseur qui ne forme pas la cendre lâche ne peut pas être utilisé. Le service terrain prouve que le tube d'aileron en forme de h n'accumule pas la cendre, alors que l'aileron en spirale est sérieusement.
Le tube d'aileron longitudinal est constitué par l'écoulement d'air le long de l'aileron pendant que l'aileron est soudé sur la surface et le dos de la cendre accumulée. Quelques secteurs sont à accumulation encline de la poussière.
L'aileron en forme de h, qui forme un canal droit des deux côtés, a le meilleur effet de soufflement.
3. L'espace et coût bas compacts
L'ensemble de tuyau est beaucoup compact et réduit la taille de la fumée de queue bien.
Tout le poids est considérablement réduit et la charge du système de la suspension est réduite.
Réduisez le coût de l'économiseur et de la chaudière intégrale.
4. Réduisez la résistance latérale de fumée
Réduisez l'opération et le coût d'investissement de la fan induite.
5. Réduisez souder le joint et améliorez la fiabilité.


Tube d'aileron économiseur d'énergie de chaudière pour l'échangeur de chaleur d'économiseur de centrale 1


Paramètre


Milieu air, fumée, pétrole thermique, eau, saumure, réfrigérant, etc.
La température l'échangeur de chaleur standard 560 au ° C par les matériaux spéciaux peut être plus haut
Matériaux de tuyau acier au carbone, acier inoxydable, alliage ou matériaux spéciaux
Matériaux de nervures acier au carbone, acier inoxydable, métal non ferreux, alliage ou matériaux spéciaux
Traitement de &Surface d'isolation thermique selon des spécifications de clients
