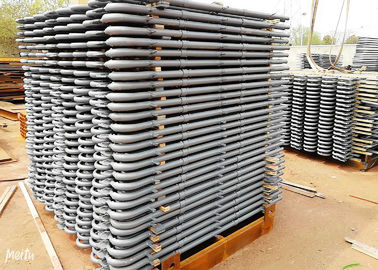

Surchauffeur et réchauffeur de réduction de consommation en métal pour les chaudières industrielles

Description

La fonction de l'appareil de chauffage superbe dans la centrale thermique est d'enlever les dernières traces de l'humidité de la vapeur saturée sortant de la chaudière et d'augmenter sa température au-dessus de la température de saturation selon la condition à l'admission de la turbine à vapeur.

Détails

• La surchauffe soulève la performance globale aussi bien qu'évite trop de condensation à de dernières étapes de la turbine qui évite l'érosion de lame.

• La chaleur de gaz de combustion de four est utilisée pour le retrait de l'humidité de la vapeur et pour surchauffer la vapeur.

• Les surchauffeurs ont ususlly plusieurs circuits de tube parallèlement à un ou plusieurs courbures de retour, reliées entre les en-têtes.

• La chaleur des gaz chauds à la vapeur dans le surperheater est transférée à températures élevées.

• Par conséquent la section promary du surchauffeur est arrangée dans le contre-courant et la section secondaire dans le flux parallèle pour réduire le temp.stressing du mur de tube.

Fonctions et caractéristiques des surchauffeurs et des réchauffeurs

fonctions des surchauffeurs et des réchauffeurs :

Les surchauffeurs et les réchauffeurs sont des parts importantes pour les surfaces de chauffage, utilisées pour augmenter la température de vapeur, visant à améliorer l'enthalpie de vapeur et à la promouvoir pour augmenter l'efficacité thermique de circulation pour la centrale.

Les surchauffeurs fonctionnent pour chauffer la vapeur surnatured à la vapeur surchauffée avec un certain tempetature. Quand les charges de chaudière ou d'autres conditions de travail changent, il est nécessaire de veiller la température de vapeur surchauffée à être normal, et dans la marge permise de la variation de la température.

De la circulation thermique dans la centrale, les paramètres originaux de la pression et la température est plus haut, l'efficacité thermique de la circulation est meilleure, ou l'humidité de vapeur de l'arrière de turbine à vapeur est trop haute, influençant sa sécurité. Tandis que la température de vapeur de superheaer est limitée par des matériaux en métal, actuellement, dus à la limitation des matériaux en métal, la température surchauffée pour la plupart des chaudières de centrale sont toujours dans la marge de 540-555 dgrees, et pour éviter l'humidité de vapeur de la lame de l'arrière de turbine à vapeur trop grand, le système de réchauffage moyen est appliqué ainsi.

Les fonctions des réchauffeurs sont de chauffer l'échappement du cylindre à haute pression de turbine à vapeur à la température réchauffée qui est proche ou égale de la température surchauffée, et puis de les envoyer au cylindre moyen de pression et à la basse pression d'augmenter et travailler pour augmenter la sécheresse du blace de l'arrière de turbine à vapeur. Habituellement, la pression de la vapeur réchauffée est un cinquième de cela de la vapeur surchauffée. L'application de réchauffer le système peut augmenter l'efficacité thermique pour des centrales de 4-5%.

Principe

• Le principe du surchauffeur est semblable pour cuire produire à la vapeur des tubes de chaudière.

• Les gaz chauds au champ à hautes températures au-dessus des tubes de surchauffeur et soulever la température de la vapeur que la grandeur dépend de la température de gaz de sortie partant de la vitesse de surchauffeur et de gaz.

Application

l'utilisation pour chauffer la vapeur saturée, la température de vapeur a pu être jusqu'à 900 degrés C.

Hausses de capacité de surchauffeur pour augmenter la production d'électricité

Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.
