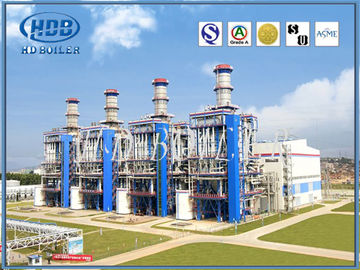

Alliez le générateur de vapeur peint de récupération de chaleur de HRSG, chaudière à vapeur de récupération de chaleur

Alliez le générateur de vapeur peint de récupération de chaleur de HRSG, chaudière à vapeur de récupération de chaleur

Lancement de produit▷

• Le générateur de vapeur de récupération de chaleur de HRSG se compose du tambour, le capot mobile, la conduite de bouche de four, inclinée 1 conduite de section, la conduite inclinée de 2 sections, la conduite de section de l'extrémité 1, la conduite de section de l'extrémité 2, la cuvette de tube d'alimentation (glissement de alimentation), le museau de l'oxygène, le dispositif de joint d'azote et la prise d'azote, le trou d'homme, la différence et le dispositif de pression de pression, l'appui de conduite et le cintre.
• HRSG est divisé en six boucles de circulation. Chaque boucle de circulation se compose de tuyau de bas et de tuyau de canalisation verticale. Chaque section de l'eau d'alimentation de conduite est présentée du tambour par le tuyau de bas dans l'en-tête inférieur de chaque conduite et écrit chaque surface de chauffage. Après la surface passionnée, la vapeur est produite dans l'en-tête d'admission, et puis présentée dans le tambour par la canalisation verticale. Chaque conduite est bridée.

Caractéristiques▷

• La fumée à hautes températures libérée de la combustion à charbon est envoyée à l'admission de la chaudière de chaleur résiduelle par la conduite, et puis traverse l'échangeur de chaleur, le vaporisateur et l'économiseur, et finalement déchargé dans l'atmosphère par la cheminée.
• La température de gaz d'échappement est généralement 150-180 le ° C, et la fumée la chaleur libérée par la température de la haute température à la température d'échappement est employée pour transformer l'eau en vapeur.
• L'eau d'alimentation de chaudière entre dans d'abord l'économiseur, et l'eau absorbe la chaleur dans l'économiseur pour se lever à une température de saturation légèrement inférieure à la pression de tambour de vapeur d'entrer dans le tambour. Après que l'eau entrant dans le tambour soit mélangée avec de l'eau saturé dans le fût, le tuyau en baisse au-dessous du tambour entre dans le vaporisateur pour absorber la chaleur et pour commencer à produire la vapeur.
• Habituellement seulement une partie des tours de l'eau dans la vapeur, ainsi les écoulements de mélange de vapeur et d'eau dans le vaporisateur. Le mélange de la vapeur-eau part du vaporisateur et entre dans le tambour supérieur.
• L'eau est séparée par l'équipement de séparation de la vapeur-eau.
• L'eau tombe dans le réservoir d'eau du tambour et entre dans le tuyau de bas pour continuer à absorber la chaleur. La vapeur entre dans le surchauffeur de la partie supérieure du tambour et absorbe la chaleur pour faire la vapeur saturée devenir vapeur surchauffée.
• Selon les trois étapes du processus de fabrication de vapeur, de trois surfaces de chauffage, à savoir l'économiseur, le vaporisateur et le surchauffeur, si seulement la vapeur surchauffée n'est pas exigée, seulement vapeur saturée est exigé, et le surchauffeur ne peut être installé. Quand il y a de vapeur de réchauffage, un réchauffeur peut être ajouté.

Principe de fonctionnement▷

• Du carburant, le gaz, et le charbon sont brûlés pour produire la fumée à hautes températures pour libérer la chaleur.
• La fumée à hautes températures entre dans le four d'abord, ensuite écrit le dispositif de rebut de récupération de chaleur de la boîte de fumée avant, puis entre dans le tube pyrotechnique, et écrit finalement le dispositif de rebut de récupération de chaleur dans la conduite arrière de boîte de fumée.
• La fumée devient fumée à basse température et est déchargée dans l'atmosphère par la cheminée.
• Ce type de chaudière est très de rendement optimum parce que la chaudière de chaleur résiduelle augmente considérablement l'utilisation de la chaleur libérée par la combustion de carburant.

Paramètres▷

Profil d'entreprise▷

• Hua Dong Boiler Co. , Le Ltd est une entreprise de pointe spécialisée dans les chaudières de fabrication. Début 1985 s établi, a deux bases de fabrication, cette société couvre le ㎡ 400 000 d'immobilisation fixe s'élevant à USD 110 000 000. Il y a 1100 employés comprenant 150 techniciens et 600 soudeurs codés.
• Les chaudières de « Hua Dong » incluent la chaudière de service, la chaudière de HRSG, à charbon, huile des chaudières à vapeur mise le feu, charbon-eau-boue-mise le feu et déchet-mise le feu (de gaz) -/eau chaude, des chaudières organiques de porteur de chaleur, etc., et des pièces de rechange de chaudière (économiseur, tube à ailettes, tambour d'en-tête, de vapeur, panneau de mur de surchauffeur, d'eau, préchauffeur d'air, séparateur cyclonique, etc., qui sont très utilisés dans des industries fonctionnantes de production d'électricité, d'approvisionnement de la chaleur, de génie chimique, de textile, de nourriture, de papier, de construction de routes, de plastique, en caoutchouc et en bois.
• Hua Dong détient les licences de fabrication pour des chaudières de la catégorie A et évalue des récipients à la pression A1&A2 publiés par l'administration générale chinoise de la surveillance, de l'inspection et de la quarantaine de qualité ; également elle tient les timbres de « NOTA: » de « S » et de « U » publiés par la société américaine des ingénieurs mécaniciens ; en attendant, cette société a passé la certification d'ISO9001, SO3834, système de la gestion de la qualité EN12952.
