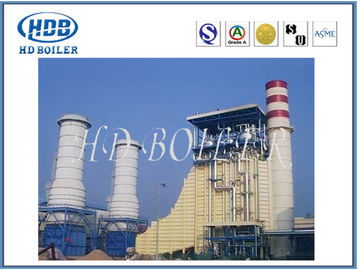

Générateur de vapeur adapté aux besoins du client vertical de récupération de chaleur de HRSG dans la centrale
Détails du produit
| Utilisation: | Centrale d'industrie et | Pression: | Bas/intermédiaire/haute pression |
|---|---|---|---|
| Condition: | Nouveau | Sortie: | Vapeur |
| Application: | chauffage/eau chaude | Préparation de surface: | Peint |
| Mettre en évidence |
Chaudière de rebut de récupération de chaleur,chaudières et générateurs de vapeur industriels de récupération de chaleur |
||
Description du produit
Générateur de vapeur adapté aux besoins du client vertical de récupération de chaleur de HRSG dans la centrale
Introduction de HRSG
La chaudière de chaleur résiduelle, pendant que le nom suggère, se rapporte à l'utilisation du divers gaz résiduel de processus industriel, les déchets de rebut ou la chaleur de rebut d'eaux usées et la chaleur produite par la combustion des substances combustibles pour chauffer l'eau à une certaine chaudière de la température. Des chaudières à mazout, les chaudières à gaz et les chaudières à charbon avec des boîtes de fumée et la récupération de chaleur de déchets de fumée s'appellent également les chaudières de chaleur résiduelle. Les chaudières de chaleur résiduelle peuvent produire l'eau chaude ou la vapeur par la récupération de chaleur de rebut pour fournir d'autres sections.
HRSG comporte
- La combustion de charbon de la fumée à hautes températures sortie par l'entrée de conduite à la chaudière de chaleur résiduelle, et puis par le surchauffeur, le vaporisateur et l'économiseur, et finalement par la cheminée déchargée dans l'atmosphère, la température de fumée d'échappement est 150 | le ℃ 180, la température de fumée de la haute température au dégagement de chaleur par la température d'échappement est employé pour transformer l'eau en vapeur.
- L'eau d'alimentation de chaudière entre dans d'abord l'économiseur en lequel l'eau absorbe la chaleur et la chauffe jusqu'à une température de saturation légèrement au-dessous de la pression de tambour et présente le tambour. Après que l'eau entrant dans le tambour soit mélangée avec de l'eau saturé dans le fût, elle entre dans le vaporisateur le long du tuyau de bas au-dessous du tambour pour absorber la chaleur et pour commencer à produire la vapeur. Habituellement, seulement une partie des tours de l'eau dans la vapeur, ainsi le mélange de la soude entre dans le vaporisateur.
- Le mélange de la vapeur-eau part du vaporisateur et entre dans le baril supérieur de pot et est séparé par l'équipement de séparation de la vapeur-eau.
- L'eau tombe dans l'espace intérieur du baril de pot et entre dans le downcomer pour continuer à absorber la chaleur et à produire la vapeur, alors que la vapeur entre dans le surchauffeur de la partie supérieure du baril de pot et absorbe la chaleur pour transformer la vapeur saturée en vapeur surchauffée. Selon les trois étapes du processus de fabrication de vapeur correspondant trois à la surface de chauffage, à savoir économiseur, le vaporisateur et le surchauffeur, si aucune vapeur surchauffée n'est nécessaire, seulement vapeur saturée est nécessaire, surchauffeur ne peuvent pas être installés. Quand il y a de vapeur de réchauffage, un réchauffeur peut être ajouté.
Principe de fonctionnement de HRSG
La combustion du fioul, du gaz et du charbon produit la fumée à hautes températures pour libérer la chaleur. La fumée à hautes températures entre dans la chambre de four d'abord, ensuite écrit le dispositif de rebut de récupération de chaleur dans la boîte de fumée avant, puis entre dans le tuyau pyrotechnique, et écrit finalement le dispositif de rebut de récupération de chaleur dans le tuyau de conduite de la boîte de fumée arrière. La fumée à hautes températures se transforme en fumée à basse température et est déchargée dans l'atmosphère par la cheminée. Puisque la chaudière de chaleur résiduelle améliore considérablement le taux d'utilisation de la chaleur sortie par la combustion de carburant, ce genre de chaudière est très économiseur d'énergie.
HDB comporte
|
Le four (AQC) HRSG comporte |
Le four (PS) HRSG comporte |
|
structure de l'ensemble 1.Modular, expansion de scellage fiable |
1. Tubes et en-têtes de chauffage de surface avec la structure privildged de connexion, réduisant le choc et la vibration mécaniques |
|
2. Adoptez les tubes d'aileron d'usage, assurance vie de pièces de pression de chaudière |
2. Par mode mécanique de nettoyage de vibration, mode de nettoyage continu peu d'impact sur l'exploitation du système |
|
la technologie 3.Unique instantanée, la température de débouché de chaudière est réduite à au-dessous de 90ºC |
3.Set a scellé la machine grise de grattoir, réduisant considérablement la queue de poussière. |
Paramètres de HRSG
|
Condition : |
Nouveau |
Structure : |
Type de WHRS |
|---|---|---|---|
|
Carburant : |
Biologique |
Pression : |
Bas/à haute pression |
|
Étendue des applications : |
Industriel |
Spécifications : |
Adapté aux besoins du client |
|
Niveau de fabrication : |
|
Préparation de surface : |
Peint |
|
Sortie : |
Vapeur |
Circulation de l'eau : |
Circulation naturelle |
Profil de HDB
|
|
|
