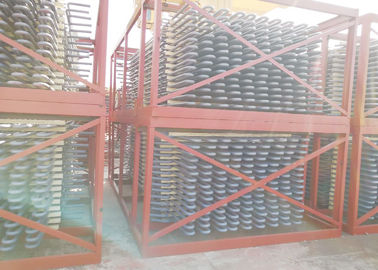

Pièces de rechange en acier surchauffeur de chaudière et échangeur de chaleur mis le feu par charbon de réchauffeur

Pièces de rechange en acier surchauffeur de chaudière et échangeur de chaleur mis le feu par charbon de réchauffeur

Description de produit

Les surchauffeurs sont celui des la plupart des parts importantes de la chaudière qui améliorent l'efficacité d'échange thermique.

Dans la chaudière, le rôle du surchauffeur est de chauffer la vapeur saturée à une certaine température de vapeur surchauffée pour améliorer l'efficacité de centrale. Essentiellement, le répétiteur améliore l'efficacité de réutilisation de la centrale thermique.

Le surchauffeur est la température de la vapeur au-dessus de son point de saturation.

Le réchauffeur est fondamentalement un surchauffeur qui fait surchauffer la vapeur de l'étape à haute pression de la turbine. La vapeur réchauffée est envoyée à l'étape de basse pression de la turbine. En réchauffant la vapeur entre les turbines à haute pression et à basse pression, l'efficacité électrique du cycle de centrale peut être grimpée jusqu'à plus de 40 pour cent. La réutilisation de réchauffage est employée sur de grandes chaudières parce qu'elle est économiquement viable seulement aux usines de pouvoir étendu.

Détails

Surchauffeur

Généralement 30 | 60 millimètres. Le type le plus commun de surchauffeur d'écoulement est tube serpentin. Il a un groupe plus intensif de tube, décorer dans 450 | 1000 conduite de ℃ de la température de fumée, fumée d'érosion verticale et latérale. La fumée transfère principalement la chaleur dans le tuyau par la convection, et une partie de la chaleur est absorbée par rayonnement. Le surchauffeur de type plat se compose d'une pluralité d'écrans de tube, disposée dans la partie supérieure du four ou au débouché, appartenant au type surchauffeur de rayonnement ou de semi-rayonnement. L'ancien absorbe la chaleur rayonnante de la flamme de four, alors que ce dernier absorbe également de la chaleur de convection. Dans des chaudières de centrale au-dessus de MPA 10, le type d'écran et le type serpentin surchauffeur sont utilisés généralement pour augmenter l'absorption de la chaleur. Le surchauffeur de mur appliqué sur le mur intérieur du four est le surchauffeur rayonnant, qui est rarement utilisé. Le surchauffeur fixé au mur est utilisé dans la chaudière de centrale de grande capacité pour former le mur de la conduite de dessus et de convection de four. L'image montre à la disposition des plusieurs le surchauffeur. Les chaudières industrielles de petite capacité avec le surchauffeur peuvent répondre aux exigences seulement avec le surchauffeur d'étape unique.

Réchauffeur

La disposition de réchauffeur suit la disposition de surchauffeur, y compris la convection, le rayonnement et le semi-rayonnement.

Le réchauffeur de convection a l'inversion d'écoulement, l'écoulement en aval et l'écoulement mélangé, la bobine simple, le double type de bobine, de multi-bobine, parallèle et décalé, vertical et horizontal, parallèles à la paroi frontale et à la perpendiculaire à la paroi frontale. Le réchauffeur de convection est le réchauffeur principal qui absorbe la chaleur de convection.

Le réchauffeur rayonnant se rapporte au rayonnement de absorption de four de réchauffeur.

les réchauffeurs Semi-rayonnants (surchauffeur de plat) se rapportent aux réchauffeurs qui absorbent plus de rayonnement du four (plus de 1/2 de toute la chaleur).

Le principe matériel de sélection du réchauffeur est identique que celui du surchauffeur. Puisque le réchauffage de la vapeur est inférieur au surchauffeur dans la capacité de refroidissement, la température de mur de conception est généralement plus haute que celle du surchauffeur du même niveau de température. Des tubes en métal des réchauffeurs à hautes températures sont généralement faits d'acier allié (tubes en métal contenant plus de 5% d'éléments d'alliage). Par exemple, 12CrlMoV, acier 102, sa213-t91, sa213-tp304, sa213-tp347, etc.

Différences

Application

L'utilisation pour chauffer la vapeur saturée, la température de vapeur a pu être jusqu'à 900 degrés C.
Hausses de capacité de surchauffeur pour augmenter la production d'électricité
