Lieu d'origine: | Jiangsu, Chine |
Nom de marque: | HD Boiler |
Certification: | ISO9001,ASME,Grade A,SGS,EN |
Numéro de modèle: | Chaudière à eau chaude de vapeur |
Condition: | Nouveau | Structure: | Tube de l'eau, grille à chaînes horizontale de double-tambour, chaudière faite à partir de l'Italie |
---|---|---|---|
Style: | Horizontal | Utilisation: | industriel, centrale |
Carburant: | À gaz, électrique, à mazout | Couleur: | Le client exigent |
Surligner: | chaudière à eau chaude industrielle,Chaudière à eau chaude mise le feu par charbon |

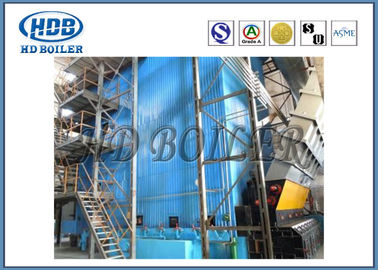

Chaudière à eau chaude efficace de vapeur de norme d'ASME haute pour la centrale d'industrie et
Lancement de produit
La chaudière à vapeur se rapporte à l'eau de chauffage à un certain paramètre et la production de la chaudière industrielle de vapeur à hautes températures, l'eau dans la chaleur de tube de pot dans la vapeur, le feu dans la chaleur de four, est le principe de la chaudière à vapeur. La chaudière à vapeur appartient à l'équipement spécial, la conception, traitant, fabrication, installation et l'utilisation de la chaudière doit être sujette à la surveillance du département technique de surveillance, l'utilisateur peut seulement obtenir le certificat d'utilisation de chaudière, peut employer la chaudière à vapeur.
Avantages
• Le chemin plus court de l'approvisionnement en eau aux tubes de canalisation verticale mène à plus rapide et une opération plus fiable sur différentes charges et un rapide commencent.
• À faible risque d'écumer. Comme eau et le mélange de la vapeur-eau qui est introduit dans le tambour maintient la même chose et niveau constant tout le temps laissant à l'espace le niveau en surface dans le fût (référez-vous svp à l'image schemactic de diagramme).
• Variations rapides de charge et opération fiable dans les charges variables et à toute modification importante dans la pression car le niveau d'eau dans le fût est stable et demeure inaffected de la turbulence.
• Moins d'acier est tout nécessaire qu'il n'y a aucun tambour de chaudière inférieur et d'ailleurs l'absence du tambour inférieur éliminait des contraintes thermiques non désirées.
• Construction autosuffisante par les quatre downcomers.
• Il peut augmenter de la base dans toutes les directions et s'adapter à différentes conditions de fonctionnement.
• La dilatation thermique est de haut en bas et avec l'utilisation de la grille la mise à feu de la grille mettant le feu à la différence de dilatation thermique est réduite au minimum là en manifestant le cachetage entre la grille et la chaudière.
• Il peut être aussi bien ajouté à la centrale solaire concentrée (CSP) afin d'avoir l'efficacité accrue (au-dessus de 33%) où les carburants principaux sont gaz de biomasse, de décharge et bois.
• La construction et la disposition des surfaces de chauffage est flexible car l'eau peut être fournie directement à partir du tambour qui est placé tout à fait loin des surfaces de chauffage.
Principe de fonctionnement
La quantité de libération d'équipement de chauffage (brûleur) de la chaleur, transfert de chaleur par rayonnement est absorbée par le mur de l'eau d'abord, vaporisation de ébullition de mur d'eau de l'eau, produisent un grand nombre de vapeur dans le tambour de vapeur pour la séparation (excepté le four de C.C), vapeur saturée dans le surchauffeur, d'isolement par rayonnement et manière de convection pour continuer à absorber la chambre à la conduite supérieure et horizontale, la queue de la chaleur de fumée, et à réaliser la température fonctionnante exigée en vapeur surchauffée.
La chaudière pour la production d'électricité est habituellement équipée d'un réchauffeur, qui est utilisé pour chauffer la vapeur après le cylindre à haute pression fait travail. La vapeur de réchauffage du réchauffeur va au cylindre de pression moyenne et basse continuer à effectuer le travail et à produire de l'électricité.
Paramètre technique
Modèle | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
Vaporisateur | t/h | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
Pression de travail | MPA | 1,25, 1,6, 2,5 | 1,6, 2,5, 3,82, 5,4 | ||||||||||||||||
La température de vapeur | ℃ | 194 225 300 350 400 | 225 300 350 400 450 485 | ||||||||||||||||
La température d'eau d'alimentation | ℃ | 20,50,104,130,150 | |||||||||||||||||
Méthode brûlante | Combustion de couche (grille) | ||||||||||||||||||
Efficacité de chaudière | % | ≥82 | ≥84 | ||||||||||||||||
Consommation de carburant | Kg/h heure | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
Tuyauterie de vapeur principale (DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
Valve (DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
Diamètre de cheminée (¢) | Millimètre | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
Puissance de Toatal | Kilowatt | 72,15 | 104,5 | 155,9 | 225,9 | 359 | 642 | 838,5 | 785,5 | ||||||||||
Poids de grille | m2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
Fan d'ébauche induite | Kilowatt | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
Ventilateur | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
Pompe d'alimentation | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
Fournisseur de charbon | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 3 | |||||||||||
Scories | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 4 | 5,5 | 5,5 | |||||||||||
Ralentisseur | 0,75 | 1,1 | 1,5 | 1,5 | 3 | 4 | 4 | 5 | |||||||||||
L | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
W | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
H | 9000 | 9500 | 10000 | 12000 | 12000 | 15000 | 15000 | 17000 |
Carburant : Bagasse, biomasse, lignite, charbon, houille grasse, écorce écallieuse, gaz combustible, déchets industriels, gaz de khuff, MFO (fioul marin), matière organique, huile, ordures, coques de riz, Rubberwood, boue, bois, copeaux.
Profil d'entreprise
Hua Dong Boiler Co. , Le Ltd est une entreprise de pointe spécialisée dans les chaudières de fabrication. Début 1985 s établi, a deux bases de fabrication, cette société couvre le ㎡ 400 000 d'immobilisation fixe s'élevant à USD 110 000 000. Il y a 1100 employés comprenant 150 techniciens et 600 soudeurs codés. Hua Dong détient les licences de fabrication pour des chaudières de la catégorie A et évalue des récipients à la pression A1&A2 publiés par l'administration générale chinoise de la surveillance, de l'inspection et de la quarantaine de qualité ; également elle tient les timbres de « NOTA: » de « S » et de « U » publiés par la société américaine des ingénieurs mécaniciens ; en attendant, cette société a passé la certification d'ISO9001, SO3834, système de la gestion de la qualité EN12952.
