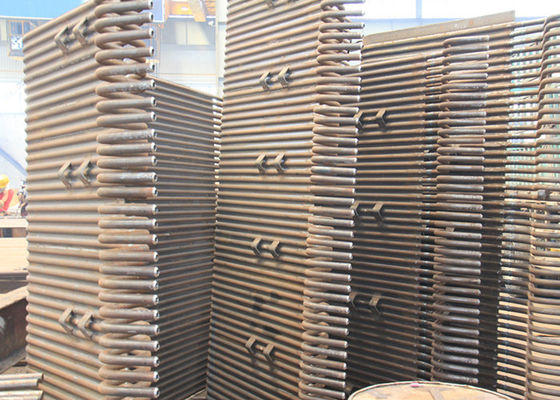

Les pièces de rechange de chaudière de repêchage d'échange thermique arrosent l'acier inoxydable de tubes de mur/alliage

Les pièces de rechange de chaudière de repêchage d'échange thermique arrosent l'acier inoxydable de tubes de mur/alliage

Description de produit

Le mur de refroidissement par l'eau est la partie de chauffage principale de la chaudière. C'est l'écoulement interne de l'eau ou de la vapeur, en dehors de la chaleur du four de chaudière. Il absorbe principalement la chaleur de rayonnement des produits à hautes températures de combustion dans le four, en lequel les mouvements moyens de travail vers le haut et est chauffés de s'évaporer.

Des panneaux de mur de l'eau sont employés dans les chaudières modernes de jour pour réduire la perte de chaleur due à leur nature serrée de gaz et pour réduire des coûts d'isolation. Nous fabriquons des panneaux de mur de l'eau utilisant l'aileron automatique aux machines de soudure de tubes et aux grandes cintreuses de panneau de tube pour réaliser la forme désirée des panneaux qui peuvent avoir Stub Welded aux en-têtes. Nous fournissons des panneaux des ouvertures intégrées de trou d'homme dans les panneaux.

Les murs de l'eau de chaudière sont des murs de membrane qui sont faits de tubes soudés ainsi qu'ou sans bande de métal dans l'intervalle. Ces murs forment la clôture de la chambre de combustion de charbon. Des tubes de mur de l'eau désigné également sous le nom de la section de vaporisateur ; ils contiennent de l'eau en grande partie en forme liquide qui s'évapore graduellement pendant qu'elle monte dans la chaudière.

Évaluez un fabricant de chaudière que le coût bas du mur de l'eau de membrane de chaudière d'entretien est surface principale de la chaleur de rayonnement, disposée à l'intérieur de la chambre de chaudière et procédez l'échange thermique directement avec la flamme à hautes températures. Les tubes de convection sont la surface de la chaleur de convection de la chaudière, disposée entre le débouché de chambre de chaudière et la surface de la chaleur de fin et procèdent l'échange thermique directement avec la vapeur à hautes températures. Les tubes de panneau et de convection de mur de l'eau de système de réutilisation de l'eau sont la surface principale de la chaleur de la chaudière, les tubes que le diamètre pour chacun des deux a généralement utilisé des tubes de streel de chaudière de φ51~60mm, aussi comme demande.

Spécifications

Fonctions

1. Le mur de refroidissement par l'eau est la chaleur rayonnante à hautes températures absorbée par la flamme de chambre de carburant, qui fait l'eau entrant dans le mur de refroidissement par l'eau pour s'évaporer dans la vapeur saturée.

2. Protégez le mur de four. Le mur de refroidissement par l'eau est étendu de tous les côtés pour séparer la chambre de combustion du mur de four et pour empêcher le mur de four d'être brûlée.

3. Simplifiez la structure de mur de four pour l'installation facile, et prêtez l'attention au réseau antifriction et anti-déflagrant de la chaudière.

4. Le tube à refroidissement par eau de mur peut absorber la chaleur de rayonnement bien, et son intensité d'évaporation est 4 fois qui du faisceau de tubes de convection. Convenablement l'augmentation du tube à refroidissement par eau de mur dans le four réduira le nombre de convection et de surface de chauffage.

L'écran de refroidissement par eau est utilisé pour distinguer le premier mur de refroidissement par eau de lumière-tuyau, le mur de refroidissement par eau de la chaudière tôt est une verticale de tuyau autour du four, et le mur de refroidissement par eau est entouré par le mur de four épais. Le tuyau de mur de refroidissement par eau de la chaudière actuelle a des ailerons des deux côtés et deux ailerons adjacents de tuyau sont reliés ensemble pour former un écran de refroidissement par eau, qui est distribué autour du four.

Avantages

scellage 1.ensure du mur de four et réduire la fuite d'air dans la chambre de combustion.

plein refroidissement par l'eau 2.realize de la chambre de combustion, qui est utile d'empêcher la formation de coke dans le cas de la combustion intensifiée.

3. de petite capacité du stockage de chaleur, chauffage rapide de chambre de combustion et refroidissement rapide, peut raccourcir le temps de refroidissement du début et de l'arrêt de chaudière.

4. il est approprié d'utiliser le mur de four de tuyau, qui réduit considérablement la charge du cadre de chaudière et est commode pour la suspension.

5. comparé au tube optique, le pouvoir absorbant de la chaleur du tube est amélioré.

le degré de la pré-combinaison 6.the de composants de chaudière est amélioré, qui est commode et réduit la charge de travail d'installation.

Contrôle de qualité

1. Aire de fabrication de 200 000 mètres carrés

2. 150 ingénieurs

3. 600 soudeuses codées

4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)

5. Permis de classe-Un pour la chaudière de conception et de fabrication

6. Système de qualité de 9001:2008 d'OIN

7. Certificat d'ASME des chaudières de puissance

8. ASME autorisation de timbre de “S”, de “U” et de NOTA:

Atelier
