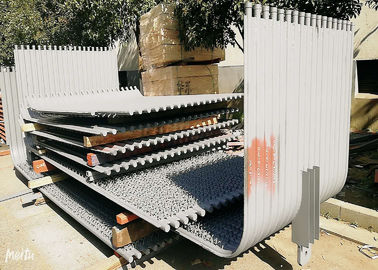

Tubes de mur de l'eau d'OIN Certifaication en feu de chaudière/structure tube de l'eau

Tubes de mur de l'eau d'OIN Certifaication en feu de chaudière/structure tube de l'eau

Le produit présentent

Le mur de refroidissement par l'eau de membrane se rapporte au mur de refroidissement par l'eau composé d'écran hermétique de tuyau soudé par l'acier et le tuyau plats. Le mur de refroidissement par l'eau de membrane peut garantir la bonne étanchéité de la chambre de four, pour réduire de manière significative le coefficient de fuite d'air de la chambre de four pour la chaudière à pression négative, et améliore la condition de combustion dans le four. Il peut augmenter la surface de chauffe efficace de rayonnement et sauver la consommation en acier.

Paramètre

Avantages

(1) l'effet protecteur du mur de refroidissement par l'eau de membrane sur le mur de four est le plus complet, ainsi le mur de four a besoin seulement des matériaux d'isolation, plutôt que les matériaux réfractaires, de sorte que l'épaisseur et le poids du mur de four soient considérablement réduits, simplifient la structure du mur de four, réduisent tout le poids de la chaudière.

(2) le mur de l'eau de membrane a également la bonne étanchéité d'air, peut s'adapter aux conditions de la combustion de pression positive sur la chaudière, non faciles de scorifier la formation, moins de fuite d'air, réduire la perte de chaleur de l'échappement de fumée, améliorent l'efficacité thermique de chaudière.

(3) il peut être soudé dans des composants par le fabricant pour l'installation rapide et commode.

(4) l'utilisation de la structure de mur de membrane de la chaudière, entretien simple, durée de vie de chaudière peut être considérablement améliorée.

Caractéristiques

1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard

Types de produit

Selon le type de structure, il y a trois types principaux de type léger de tube, de type de membrane et de type de tube d'épine. Le mur de l'eau du tube optique se compose de rangée entière des tubes et tuyaux sans soudure, en acier, qui a la structure la plus simple. Le type mur de membrane de l'eau est beaucoup d'ailerons de mur de l'eau a roulé le bon soudage par points de tube ensemble, afin de devenir une surface de chauffage composée scellée, non seulement puisse améliorer l'étanchéité d'air du four, réduisiez la fuite d'air, mais également puissiez mieux protéger le mur de four, de sorte que la réduction de poids de mur de four, simplification de structure ; Le mur barbelé de l'eau de tube est dans le tuyau de mur de l'eau soudant beaucoup de longs 20 | 25mm, diamètre de 6 | la goupille de 12mm, et appliquent alors le réfractaire de minerai de chrome en plastique, afin de réduire le mur de l'eau de la partie de l'absorption de la chaleur, améliorer la température de la zone de combustion, appropriée aux occasions difficiles du feu de carburant particulièrement ou à un certain four liquide de scories. La presse pour arranger un endroit, ont le type de ajoutent un mur et un mensonge entre le type de mur (à savoir double chauffage dégrossi) sortes du mur deux de refroidissement par l'eau. L'ancien est en grande partie enfoncé dans le mur intérieur du mur de four et absorbe la chaleur d'un côté. Ce dernier est en grande partie installé au milieu du grand four de chaudière, le four entier est séparé dans deux parts indépendantes, chauffant des deux côtés.

Introduction de société

Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
