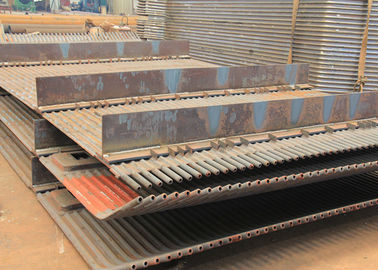

Mur industriel de membrane de chaudière pour réutiliser l'eau, soudure submergée automatique

Panneaux de mur industriels de l'eau de chaudière pour réutiliser l'eau, soudure submergée automatique


Le produit présentent

Des panneaux de mur de l'eau sont employés dans les chaudières modernes de jour pour réduire la perte de chaleur due à leur nature serrée de gaz et pour réduire des coûts d'isolation. Nous fabriquons des panneaux de mur de l'eau utilisant l'aileron automatique aux machines de soudure de tubes et aux grandes cintreuses de panneau de tube pour réaliser la forme désirée des panneaux qui peuvent avoir Stub Welded aux en-têtes. Nous fournissons des panneaux des ouvertures intégrées de trou d'homme dans les panneaux.

Description de produit

Le tuyau d'eau-mur est verticalement arrangé autour du four, et sa fonction principale est d'absorber un grand nombre de chaleur rayonnante de la fumée à hautes températures, et en même temps de ramener les dommages des scories et de la fumée à hautes températures au mur de four et de protéger le mur de four. Le plus bas de gamme du tube d'eau-mur est relié dans le tronc inférieur, qui est relié à l'espace d'eau du baril de pot par le tuyau descendant. L'extrémité supérieure est directement reliée au baril supérieur de pot, ou reliée dans le tronc supérieur par l'intermédiaire de la tuyauterie de vapeur et reliée au baril de pot, formant le système de circulation de l'eau du l'eau-mur.

Le tube de mur de l'eau adopte habituellement les tubes et tuyaux sans soudure, en acier de no. 10 ou de no. 20 avec le diamètre extérieur de 51 | 76 millimètres et épaisseur de paroi de 3,5 | 6,0 millimètres. La distance entre le centre du tuyau est généralement 1 du diamètre extérieur du pipe.25 | 2 fois, tube léger et tube d'aileron. Dans la chaudière industrielle UTILISE généralement le mur léger de l'eau de tube. Afin de réduire le poids du mur de four, les tubes à ailettes sont employés souvent pour former le mur de refroidissement par eau de membrane pour la chaudière de rapide-chargement, qui peut protéger le mur de four plus complètement, considérablement pour réduire la température du mur de four, et réduit le poids et l'épaisseur du mur de four.

Le tube de mur de l'eau est généralement fixe dans la partie supérieure, la partie plus inférieure de l'expansion libre. Le tronc supérieur du tube d'eau-mur est fixé sur la parenthèse ou relié au baril supérieur de pot, et le tronc inférieur est suspendu par le tube d'eau-mur. Le tube d'eau-mur lui-même est limité pour se déplacer le long de la direction horizontale par le crochet, de sorte qu'il puisse seulement glisser en haut et en bas.

Les troncs supérieurs et inférieurs reliant les tuyaux d'eau-mur sont faits de tuyaux d'acier sans couture avec un plus grand diamètre. Les deux extrémités du tronc sont données en trous de main pour l'élimination de tartre. Le tronc inférieur est également équipé de tuyau régulier d'eaux d'égout pour enlever les scories déposées dans l'eau de chaudière et pour être employé quand la chaudière est vide.

Avantages

1.ensure le cachetage du mur de four et réduire la fuite d'air dans la chambre de combustion.

plein refroidissement par l'eau 2.achieve dans la chambre de combustion, qui favorise empêcher la cokéfaction dans le cas de la combustion intensifiée.

3.with petite capacité de stockage de chaleur, la chambre de combustion réchauffe rapidement et refroidit rapidement, qui peut raccourcir le temps de refroidissement de la chaudière démarrant et s'arrêtant.

4.it convient pour utiliser le mur de four de tube-pose, afin de réduire considérablement la charge du cadre de chaudière et faciliter la suspension.

5.compared avec le tuyau léger, le pouvoir absorbant de la chaleur du tuyau est amélioré.

6.improve le degré de préassemblage de pièces de chaudière, commode et réduire la charge de travail d'installation.


Détails de produit





Caractéristiques

1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard.


Avantages

1.ensure le cachetage du mur de four et réduire la fuite d'air dans la chambre de combustion.

plein refroidissement par l'eau 2.realize dans la chambre de combustion, qui favorise empêcher la cokéfaction dans l'état de la combustion intensifiée.

3. capacité de stockage à basse température, chauffage rapide et refroidissement de la chambre de combustion, qui peut raccourcir le temps de refroidissement de la chaudière démarrant et s'arrêtant.

4.it convient pour employer tube-étendre le mur de four, qui réduit considérablement la charge du cadre de chaudière et facilite la suspension.

5.compared avec le tuyau léger, le pouvoir absorbant de la chaleur du tuyau est amélioré.

6.improve le degré de préassemblage de composants de chaudière, facilitent et réduisent la charge de travail d'installation.



Certifications



La chaudière de HD offre un meilleur dans l'installation de classe, incluant

• Aire de fabrication de 200 000 mètres carrés
• 150 ingénieurs
• 600 soudeuses codées
• 60 inspecteurs autorisés (instructeurs y compris de niveau-lll de NDT)
• Catégorie-ALicenses pour la chaudière de conception et de fabrication (publiée par l'administration d'État de la surveillance et de l'inspection de qualité)
• Système de qualité de 90001:2008 d'OIN
• Certificat d'ASME de chaudière de service
• S d'ASME “, autorisation de timbre de “U” et de NOTA:
