Mur de l'eau de chaudière de pièces d'échange thermique avec Pin Industiral/l'usine centrale utilisant

Panneaux de mur Pin de type de l'eau de pièce de chaudière d'échange thermique, Industiral/usine centrale utilisant



Le produit présentent

Les panneaux de mur de l'eau se sont habituellement étendus verticalement sur la surface intérieure du mur de four, il est principalement employé pour absorber la chaleur rayonnante de la flamme et de la fumée à hautes températures dans le four. C'est le type principal de la surface de chauffage évaporative de la chaudière moderne et également de la partie de base de la boucle de circulation de l'eau de la chaudière. En raison du refroidissement et le rôle protecteur de mur de four, par conséquent le nom.
Les murs de refroidissement par eau ont été à l'origine conçus pour ne pas être chauffés, mais pour refroidir le four de sorte qu'il ne soit pas endommagé à températures élevées. Plus tard, en raison de sa bonne fonction d'échange thermique, a graduellement remplacé le tambour pour devenir les parties de chauffage principales de la chaudière.
Une surface de chauffage évaporative composée de beaucoup de tuyaux parallèles est arrangée sur le mur intérieur du four de chaudière. Le rôle du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans le four, de produire de la vapeur ou de l'eau chaude dans le tuyau, réduire la température du mur de four, et protège le mur de four. Dans la chaudière de grande capacité, la température de flamme est très haute et l'intensité du rayonnement thermique est très haute. La chaudière contient 40 à 50 pour cent ou plus de la chaleur absorbée par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes utilisent des murs de refroidissement par l'eau comme surface de chauffage évaporative principale.


Description de produit

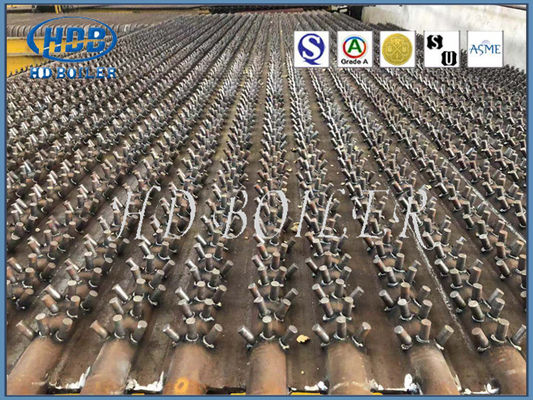

oalso Pin de type de mur de l'eau connu sous le nom de mur perçant de l'eau de tube. Il est selon les conditions sur la surface du tuyau léger soudant une certaine longueur d'acier rond, l'utilisation de la goupille peut être fermement sur le mur de refroidissement par eau du revêtement résistant au feu, pour la formation de la zone pétardée, la piscine de scories et la section liquide de lingot de scories, aussi bien que le tube de four de cyclone. Le mur de l'eau du tuyau interne de vis est un tuyau avec des cannelures hélicoïdales principales ou multiples simples sur le mur intérieur du tuyau. Le tuyau fileté interne est utilisé dans la zone de charge thermique de feu vif de la chaudière de circulation naturelle ou la section à refroidissement par eau de tuyau de mur avec la vaporisation élevée taux dans la chaudière de circulation naturelle. Quand l'écoulement dans le tuyau intérieur de vis d'objet se produit, la perturbation forte se produira, entraînant la pression d'eau dans le mélange de l'eau de seltz au mur de tuyau, et forcera la bulle pour se casser à partir de la surface de mur et sera emportée par l'eau, endommageant de ce fait la formation du film de vapeur, empêchant la détérioration du transfert de chaleur d'ébullition et réduction de la température du mur de tuyau de refroidissement par l'eau.

Le mur de l'eau de double exposition se rapporte à un mur de l'eau disposé le long de la taille du four, qui peut absorber la chaleur de rayonnement des deux côtés. Il est employé dans des chaudières de grande capacité. Le matériel de mur de l'eau est habituellement acier au carbone. La pression de chaudière au-dessus de MPA 14 est également en partie faite d'acier allié. Tuyau en dehors de diamètre : les chaudières de circulation naturelle ont généralement employé 51 | 83 millimètres ; Les chaudières à circulation forcée multiples et les chaudières de C.C emploient généralement 22 à 60 millimètres. Les murs à refroidissement par eau d'une chaudière à courant continu ne sont pas nécessairement verticaux de la même manière que des chaudières de circulation naturelle, mais peuvent également être horizontalement blessés ou sous d'autres formes. Quand les paramètres sont hauts, particulièrement dans une fois-à travers la chaudière, le tuyau fileté intérieur ou le spoiler est employé souvent pour empêcher la détérioration de transfert de chaleur dans le secteur à haute température de charge du four


Avantages

(l) assurent le cachetage du mur de four et réduisent la fuite d'air dans la chambre de combustion.

(2) réalisent le plein refroidissement par l'eau dans la chambre de combustion, qui favorise empêcher la cokéfaction dans l'état de la combustion intensifiée.

(3) capacité de stockage à basse température, chauffage rapide et refroidissement de la chambre de combustion, qui peut raccourcir le temps de refroidissement de la chaudière démarrant et s'arrêtant.

(4) il convient pour employer tube-étendre le mur de four, qui réduit considérablement la charge du cadre de chaudière et facilite la suspension.

(5) comparé au tuyau léger, le pouvoir absorbant de la chaleur du tuyau est amélioré.

(6) améliorent le degré de préassemblage de composants de chaudière, facilitent et réduisent la charge de travail d'installation.


Paramètre




Caractéristiques

1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (Inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. Rapport des essais hydrauliques : assurez la pression d'utilisation et le safet standard


Inspections

1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (Inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. Rapport des essais hydrauliques : assurez la pression d'utilisation et le safet standard

Atelier
