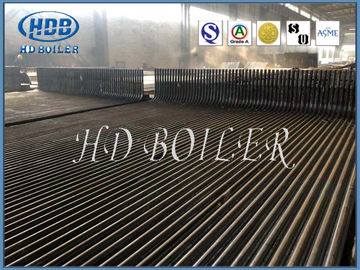

Les pièces de rechange de chaudière de récupération de chaleur de rendement élevé arrosent des tubes de mur allié acier

Les pièces de rechange de chaudière de récupération de chaleur de rendement élevé arrosent des tubes de mur allié acier

Description de produit

Nom et prénoms « de tuyau de mur de l'eau », le vieux nom du « mur de l'eau », également connu sous le nom de « tuyau en hausse ». Habituellement étendu verticalement sur le mur intérieur du mur de four, il est principalement employé pour absorber la chaleur rayonnante émise par la flamme et la fumée à hautes températures dans le four. C'est le type principal de surface de chauffage de évaporation de toutes sortes de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de chaudière. En raison du refroidissement et de la protection du mur de four, ainsi du nom.

Le mur de l'eau a été à l'origine conçu pour ne pas être chauffé, mais pour refroidir le four des dommages à hautes températures. Plus tard, en raison de sa bonne fonction d'échange thermique, il a graduellement remplacé le tambour de vapeur comme partie de chauffage principale de la chaudière.

La surface de chauffage évaporative, qui est étendue sur le mur intérieur de la chambre de chaudière et se compose de beaucoup de tuyaux parallèles. La fonction du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans la chambre de four, produire de la vapeur ou de l'eau chaude dans le tuyau, et réduit la température du mur de four pour protéger le mur de four. Dans une chaudière de grande capacité, la température de flamme dans le four est très haut, l'intensité du rayonnement thermique est très grande. Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière sont absorbés par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes prennent mur de refroidissement par l'eau comme surface de chauffage principale d'évaporation.

Types

Selon le type de structure, il y a principalement trois types : en tuyau en tuyau, genre pellicule et barbelé léger. Le mur de refroidissement par l'eau du tube optique se compose de rangée entière des tubes et tuyaux sans soudure, en acier avec la structure la plus simple. Le mur de refroidissement par l'eau de membrane est beaucoup de bon tube d'aileron roulé de mur de refroidissement par l'eau avec le soudage par points ensemble, afin de devenir une surface composée scellée de chauffage, non seulement puisse améliorer l'étanchéité d'air de la chambre de four, réduire la fuite d'air, mais également puisse mieux protéger le mur de four, de sorte que le poids du mur de four soit réduit, la structure soit simplifiée ; Le mur barbelé de refroidissement par l'eau de tube est soudé sur le tuyau de mur de refroidissement par l'eau beaucoup de longs 20 | 25mm, diamètre 6 | goupille de 12mm, et alors enduit du réfractaire de minerai de chrome en plastique, afin de réduire l'absorption de la chaleur du mur de refroidissement par l'eau la présente partie, améliorer la température de la zone de combustion, appropriée aux occasions difficiles du feu de carburant particulièrement ou à un certain four liquide de scories. La presse décorent un endroit, ont le type de mur et le mensonge entre le type de mur (à savoir le double visage est chauffé) sortes du mur deux de refroidissement par l'eau. L'ancien est en grande partie enfoncé dans le mur intérieur du mur de four, qui absorbe la chaleur d'un côté. Ce dernier est en grande partie installé au milieu du grand four de chaudière, le four entier est séparé dans deux parts distinctes, chauffage double face.

Spécifications

Fonctions

1. Le mur de refroidissement par l'eau est la chaleur rayonnante à hautes températures absorbée par la flamme de chambre de carburant, qui fait l'eau entrant dans le mur de refroidissement par l'eau pour s'évaporer dans la vapeur saturée.

2. Protégez le mur de four. Le mur de refroidissement par l'eau est étendu de tous les côtés pour séparer la chambre de combustion du mur de four et pour empêcher le mur de four d'être brûlée.

3. Simplifiez la structure de mur de four pour l'installation facile, et prêtez l'attention au réseau antifriction et anti-déflagrant de la chaudière.

4. Le tube à refroidissement par eau de mur peut absorber la chaleur de rayonnement bien, et son intensité d'évaporation est 4 fois qui du faisceau de tubes de convection. Convenablement l'augmentation du tube à refroidissement par eau de mur dans le four réduira le nombre de convection et de surface de chauffage.

L'écran de refroidissement par eau est utilisé pour distinguer le premier mur de refroidissement par eau de lumière-tuyau, le mur de refroidissement par eau de la chaudière tôt est une verticale de tuyau autour du four, et le mur de refroidissement par eau est entouré par le mur de four épais. Le tuyau de mur de refroidissement par eau de la chaudière actuelle a des ailerons des deux côtés et deux ailerons adjacents de tuyau sont reliés ensemble pour former un écran de refroidissement par eau, qui est distribué autour du four.

Avantages

scellage 1.ensure du mur de four et réduire la fuite d'air dans la chambre de combustion.

plein refroidissement par l'eau 2.realize de la chambre de combustion, qui est utile d'empêcher la formation de coke dans le cas de la combustion intensifiée.

3. de petite capacité du stockage de chaleur, chauffage rapide de chambre de combustion et refroidissement rapide, peut raccourcir le temps de refroidissement du début et de l'arrêt de chaudière.

4. il est approprié d'utiliser le mur de four de tuyau, qui réduit considérablement la charge du cadre de chaudière et est commode pour la suspension.

5. comparé au tube optique, le pouvoir absorbant de la chaleur du tube est amélioré.

le degré de la pré-combinaison 6.the de composants de chaudière est amélioré, qui est commode et réduit la charge de travail d'installation.

Contrôle de qualité

1. Aire de fabrication de 200 000 mètres carrés

2. 80 ingénieurs

3. 200 soudeuses codées

4. 30 inspecteurs autorisés (instructeurs de niveau-III de NDT)

5. Permis de classe-Un pour la chaudière de conception et de fabrication

6. Système de qualité de 9001:2015 d'OIN

7. Certificat d'ASME des chaudières de puissance

8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
