Centrale de tube d'aileron de la chaudière H d'échangeur de chaleur de tube d'aileron d'acier au carbone
Détails du produit
| Norme: | ASME, EN, GIGAOCTET | Matériel: | Acier de ND/acier d'acier au carbone/allié |
|---|---|---|---|
| Tube nu: | Froid fini | Application: | Système de chaudière et système industriel |
| Nom de produit: | Échangeur de chaleur de tube d'aileron | Spécifications: | Adapté aux besoins du client |
| Mettre en évidence |
Tube d'aileron en spirale,Tube d'aileron d'échangeur de chaleur |
||
Description du produit
Type de l'acier au carbone H tube d'aileron et tube à ailettes en spirale pour la norme de l'économiseur ASME de chaudière
Description de produit de tube à ailettes de chaudière
les échangeurs de chaleur du tube 1.Finned se composent d'une coquille et d'un ensemble de tubes à ailettes.
2.Fins sont employés pour augmenter la superficie efficace de la tuyauterie d'échangeur de chaleur.
les tubes 3.Finned sont utilisés quand le coefficient de transmission de chaleur sur en dehors de des tubes est sensiblement inférieur à celui sur l'intérieur ; comme dans le transfert de chaleur à partir d'un liquide à un gaz, vapeur à un gaz, tel que la vapeur à l'échangeur de chaleur d'air, fluide thermique à l'échangeur de chaleur d'air, quand une surface prolongée est nécessaire de seulement un côté liquide ou quand la pression de fonctionnement doit être contenue d'un côté liquide.
Paramètre technique de tube à ailettes de chaudière
| Milieu | air, fumée, pétrole thermique, eau, saumure, réfrigérant, etc. |
| La température | l'échangeur de chaleur standard 560 au ° C par les matériaux spéciaux peut être plus haut |
| Matériaux de tuyau | acier au carbone, acier inoxydable, alliage ou matériaux spéciaux |
| Matériaux de nervures | acier au carbone, acier inoxydable, métal non ferreux, alliage ou matériaux spéciaux |
| Traitement de &Surface d'isolation thermique | selon des spécifications de clients |
Principe de tube à ailettes de chaudière

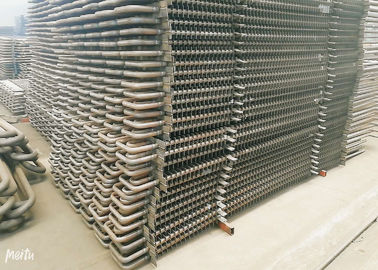

• Le tube d'aileron de H est un genre de pièces de chaudière, pour avoir la symétrie deux circulaire en acier à souder sur les tubes fluorescents pour former le shap positif d'ailerons tout comme la lettre « H », soi-disant tube de H-aileron. H-économiseur très utilisé dans les chaudières de service, chaudières industrielles, puissance marine, telle que la queue des composants d'échangeur de chaleur.
• les procédés instantanés de soudage par résistance de H-économiseur utilisés, la couture de soudure après le haut débit de fusion, soudent la résistance à la traction, et ont la bonne conduction thermique. le H-économiseur peut également fabriquer le double type tubes d'aileron, sa structure rigide du tube « double H », et peut être appliqué à une plus longue occasion de rangée de tube.
Détail de tube à ailettes de chaudière
Afin d'améliorer l'efficacité d'échange thermique et prolonger le transfert de chaleur extérieure, les tubes à ailettes de type h ont été très utilisés dans les chaudières et la récupération de chaleur de rebut ces dernières années. des tubes à ailettes de type h sont dérivés en grande partie des tubes à ailettes de rectangle. En raison de leur structure unique de cannelure sur la surface d'aileron, les tubes à ailettes de type h ont l'excellente représentation antiusure et anti-encrassement.
Caractéristiques de tube à ailettes de chaudière
1. Le corps d'équipement peut être conçu dans beaucoup de modules pour assurer le fonctionnement à long terme et stable ;
2. Structure compacte qui peut agrandir la chaleur échangeant le secteur afin d'ajouter le secteur de transfert de chaleur et moins de fuite
3. Améliorez l'efficacité de transfert de chaleur
4. Disposition de structure : Dans la ligne ou la disposition décalée
Contrôle de qualité
| 1 | Essai au choc et rapport de calcul de force avec l'information documentaire appliquée. |
| 2 | (Inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de l'électrode. |
| 3 | Rayon X, γ-Ray et rapport d'inspection pénétrant liquide d'essai (couture de soudure) : pour assurer la qualité de la chaudière entière. |
| 4 | Rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard. |
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
