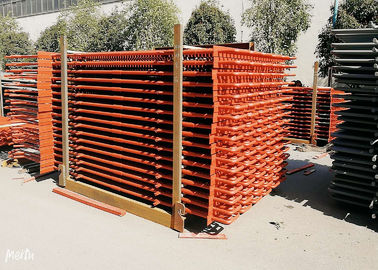

La chaudière en acier partie l'échangeur de chaleur de bobine de surchauffeur pour la centrale thermique

Pièces en acier de chaudière primaires/surchauffeur et réchauffeur secondaires comme échangeur de chaleur pour la centrale thermique

Description de produit de surchauffeur et de réchauffeur de chaudière

Pour la chaudière de centrale, c'est une manière cruciale d'augmenter l'économie thermique de la centrale thermique en améliorant le paramètre de la vapeur surchauffée. L'augmentation des paramètres de vapeur surchauffée sont limitées par des matériaux en métal. La conception des surchauffeurs doit s'assurer que la température du mur externe des tuyaux de chauffage de surface est inférieure à la température permise de la résistance à l'oxydation de l'acier, et en attendant s'assurer sa force mécanique. avec le développement du métal le matériel a employé dans les chaudières, chaudières de centrale dans notre pays déjà généralement pour appliquer les degrés des paramètres de pression 555 (MPA 13,7, 540 et) à haute pression, à hautes températures (9.8MPa, 540 degrés) et centimétriques, et a développé degrés des paramètres de pression des 555 (16.7MPa, 540 et) sous-critiques. Maintenant un bon nombre de chaudières appliquent les paramètres supercritiques de pression (24.5MPa, 540-570 degrés), et même très peu d'unités appliquent les paramètres à haute pression et de la température.

Avec l'augmentation de la pression de vapeur, afin de réduire l'humidité de vapeur de la queue de turbine à vapeur aussi bien qu'améliorer plus loin l'économie thermique de la centrale, le système de réchauffage moyen est très utilisé dans la centrale élevée de paramètres, par exemple envoyant l'échappement du cylindre à haute pression dans la turbine à vapeur encore de nouveau à pour être réchauffé dans la chaudière à la haute température, et alors renvoyant eux de nouveau à la milieu-pression et le cylindre à basse pression de la turbine à vapeur, augmentant et fonctionnant. L'élément pour réchauffer s'appelle le réchauffeur.

Généralement chauffé à la vapeur dans le surchauffeur à haute pression est appelé vapeur surchauffée, le chauffé à la vapeur par le réchauffeur s'appelle la vapeur réchauffée. Le paramètre de la vapeur réchauffée se rapporte avec l'économie de la circulation thermique. Généralement, la pression de la vapeur réchauffée est environ un cinquième de cela de la vapeur surchauffée, et la température de l'ancien est presque identique que celle de ce dernier. Par exemple, dans notre nation pour la chaudière avec 125MW, 400t/h, le paramètre pour la vapeur surchauffée est 133.7Mpa et de 555 degrés ; la pression d'admission et de débouché de la vapeur réchauffée est 2.5/2.35MPa, leur température est de 555 degrés, aussi. Pour des chaudières avec 200MW, 670t/h, le paramètre de la vapeur surchauffée est 13.7MPa, 540 degrés ; les pressions d'admission et de débouché sont 2.7/2.5Mpa, et la température est également de 540 degrés. Pour les chaudières sous-critiques de circulation de contrôle de la pression avec 300MW, 600MW, paramètre de vapeur surchauffée est 18.27Mpa, 540 degrés ; les pressions d'admission et de débouché sont 3.83/3.63MPa, la température est également de 540 degrés. L'application de la vapeur réchauffant le système peut augmenter l'économie thermique pour des centrales de 4-5%. Dans notre pays, les unités avec la capacité au-dessus de 125MW appliquent tout un système de réchauffage moyen de temps, et à l'étranger, deux systèmes de réchauffage moyens de périodes sont appliqués pour quelques unités avec des paramètres plus élevés.

Dans les chaudières modernes, la consommation d'absorption de la chaleur des surchauffeurs et les réchauffeurs est plus de moitié d'absorption de la chaleur totale pour le fluide de travail, ainsi les surfaces de chauffage des surchauffeurs et des réchauffeurs expliquent une grande proportion dans des surfaces de chauffage totale des chaudières, et elles doivent être placées dans les secteurs où la température de fumée est plus haute, les conditions de travail sont les plus mauvaises parmi toutes les surfaces de chauffage. La température de mur de tube des surfaces de chauffage est proche de la température permise maximale de l'acier, ainsi la disposition et la conception raisonnables des surchauffeurs et des réchauffeurs importent tellement pour l'économie et la fiabilité à la chaudière de moment. Quand il s'agit de leur conception, sur la base d'assurance de la sécurité et de fiabilité de surchauffeur et de réchauffeur, il est très nécessaire de sauver la consommation en métal au meilleur, pour sauver particulièrement l'utilisation de l'acier allié.

Structure de conception de surchauffeur et de réchauffeur de chaudière

1. vapeur saturée de chauffage, la température jusqu'à 900 degrés C.

2. rendement élevé, >90%.

3. chauffage à grande vitesse.

4. conception avec l'acier inoxydable.

5. la longue vie de service d'esthétique industrielle, 15 ans.

Paramètres de Thechnical

Fonctions de surchauffeur et de réchauffeur de chaudière

Les fonctions du surchauffeur en tant que ci-dessous :

1. Le tambour de vapeur saturée sèche pour faire plus loin le chauffage de vapeur surchauffée. Quand la soude coexister, la soude chauffant le mélange, s'ajoutent la chaleur peut seulement être employée pour transformer le de seltz l'eau s'évaporer en vapeur dans le mélange, et ne peut pas faire la température de vapeur de la vapeur surchauffée. Pour obtenir à la vapeur surchauffée, la méthode utilisée généralement est de cuire à la vapeur séparé du mélange de la soude, pour son autre chauffage, accomplissent des composants de cette tâche deviennent le surchauffeur.

2.reduce la température de la fumée, récupèrent la chaleur dans la fumée, améliorent l'efficacité de chaudière.

Le réchauffeur est un genre de surchauffeur de vapeur qui réchauffe la vapeur à basse pression qui a effectué le travail et atteint une certaine température. Le rôle du réchauffeur autre améliore l'efficacité thermique de la circulation de centrale, et fait la température de vapeur de la lame de phase finale de la turbine à vapeur commandée dans la marge permise.

1, le rôle du réchauffeur, est d'effectuer un certain travail dans la vapeur à haute pression de cylindre de turbine à vapeur, de nouveau à la chaudière pour le réchauffage. Alors il est renvoyé aux cylindres de pression moyenne et basse de la turbine pour continuer le travail.

2. Rencontrez les paramètres de l'installation de réchauffeur : afin d'améliorer l'efficacité de cycle de l'unité, pour augmenter seulement la pression de vapeur et pour ne pas augmenter la température, fera l'humidité d'échappement de turbine à vapeur est trop haute, affectant la sécurité de la turbine à vapeur. Un accroissement plus ultérieur de la température de vapeur est limité par les caractéristiques et le coût à hautes températures d'acier. Utilisant le cycle de réchauffage, la baisse utile d'enthalpie de la vapeur dans les augmentations de turbine à vapeur, qui peuvent plus loin améliorer l'efficacité de cycle (le réchauffage primaire peut améliorer l'efficacité de cycle par 4%-6%, réchauffage secondaire peut augmenter environ de 2%), en outre, l'humidité d'échappement peut être sensiblement réduite.

Données techniques de surchauffeur et de réchauffeur de chaudière

puissance 2kw à 1000kw, la température jusqu'à 900 degrés C.

Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.

L'information de l'entreprise du surchauffeur et du réchauffeur de chaudière

Chaudière de HD établie en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), est un fabricant industriel professionnel, produisant la chaudière de service, chaudière industrielle, chaudière de HRSG et toutes sortes de pièces de chaudière, telles que des panneaux de waterwall, des économiseurs, des préchauffeurs d'air, des surchauffeurs, des en-têtes, des tubes d'aileron en spirale, des tubes de H-aileron, la chaudière des caloducs etc. HD est situées en Dong Lai Industrial Park, banlieue est de Zhang Jia Gang City. L'emplacement des installations est autoroute urbaine environ de 150km au port de Changhaï ou à la route d'état de 60km à Suzhou ou à Wuxi, avec le transport se prolongeant dans toutes les directions commodément et rapidement.
